4. ПОРЯДОК СБОРКИ И УСТАНОВКИ АНТЕННЫ

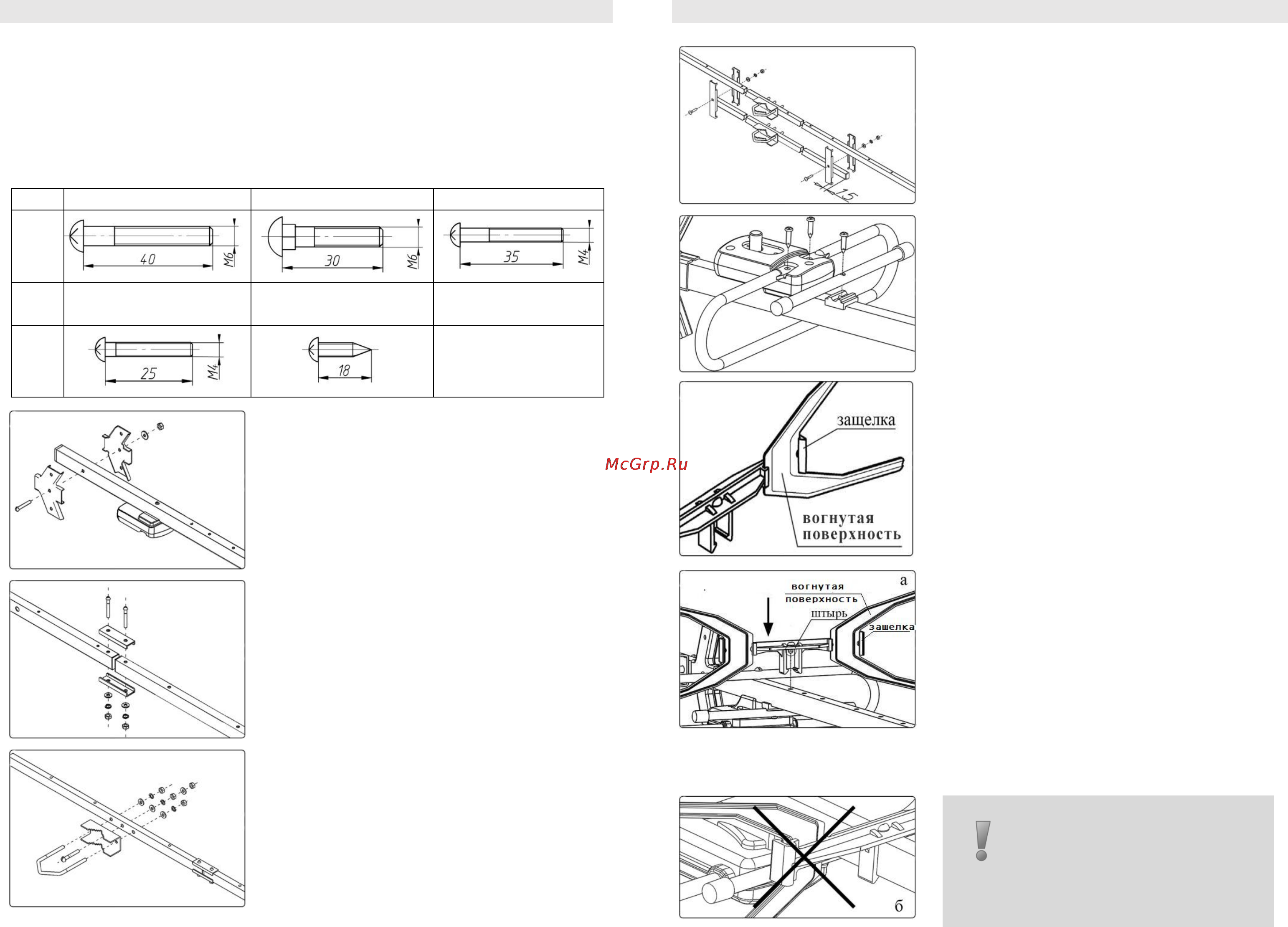

Общий вид антенны после сборки представлен на рис. 1.
Вскрыть упаковку. Проверить комплектность антенны и убедиться в
отсутствии механических повреждений деталей.
Отсортируйте винты по типу согласно таблице и подберите к ним гайки и
шайбы.
№1 – М6х40
№2 – М6х30
№3 – М4х35
Тип
винта
№4 – М4х25
№5 – 4х18
(самонарезающий)
1 Закрепить на штанге держатель стоек
рефлекторов винтом №4. Гайку до упора
не затягивать.
2 Соединить основную штангу с
дополнительной секцией с помощью скоб,
используя винты №3.
3 Установить на собранную штангу узел
крепления, состоящий из призмы и скобы.
Для крепления призмы использовать винт
№1, который также предназначен для
крепления провода заземления. Аналогично
собрать узел крепления на нижней штанге.
4 Смонтировать собранную штангу с
нижней штангой с помощью стяжек,
расположив их на расстоянии 15 мм от
концов нижней штанги (см. рис.). Для
соединения стяжек использовать болт №2.
Узлы крепления должны быть направлены
в одну сторону и располагаться на общей
вертикальной оси.
5 Установить петлевой вибратор вставив
его плоские концы в пазы монтажной
коробки и закрепить винтами.
6 Установить директор трубчатый на
штангу и закрепить самонарезающим
винтом №5. Между директором и
штангой поставить подкладку.
7 Установить пластинчатые директоры на
кронштейны, по 2 директора на
кроншnштейн. Директоры вставить в пазы
кронштейнов и зафиксировать защелками,
как показано на рисунке.
8 Установить последовательно 22
кронштейна с установленными
директорами на антенну, совмещая штыри
кронштейнов с посадочными отверстиями
на антенне.
При установке кронштейнов следует
соблюдать требование: защелки
кронштейнов и вогнутая поверхность
пластинчатых директоров должны быть
направлены в сторону носовой части
антенны.
Не допускается при установке
кронштейнов на штангу
менять их ориентацию
(разворачивать
