Подготовка к работе
18 OMNI 5XXX И V
X
5XX/V
X
6XX РУКОВОДСТВО ПО УСТАНОВКЕ
На Рис. 4 показаны соединительные порты терминала V
x
5xx.

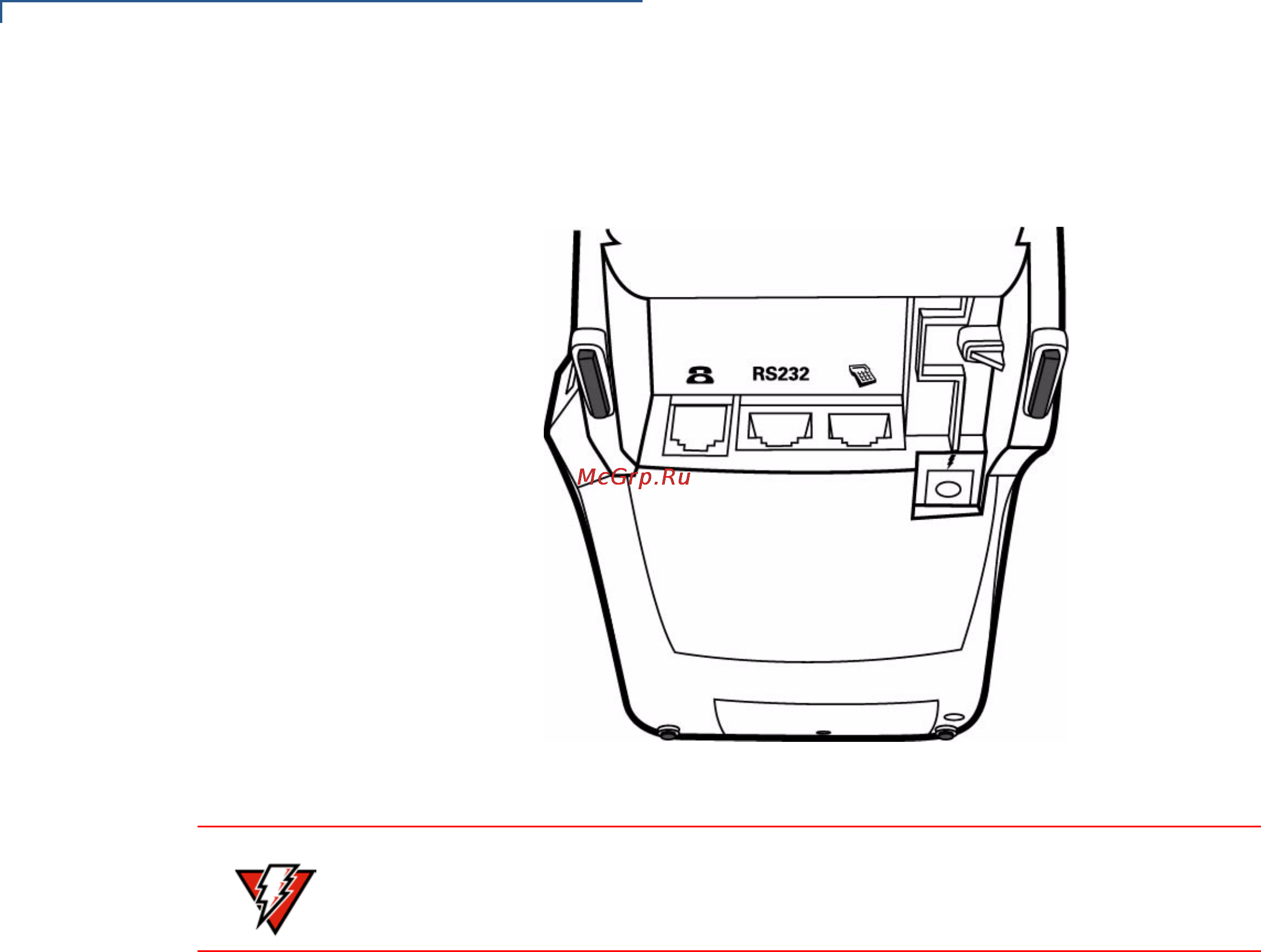

Рис. 4 Соединительные порты V
x
5xx (вид снизу)
Информацию о подключении периферийных устройств см. в разделе
Подключение дополнительных устройств.
ОСТОРОЖНО
Не подключайте терминал к источнику питания, пока не будут подключены
все периферийные устройства.
