Подготовка к работе
MSAM
22 OMNI 5XXX И V
X
5XX/V
X
6XX РУКОВОДСТВО ПО УСТАНОВКЕ
7 Закройте крышку рулона бумаги. Для этого осторожно нажимайте на
крышку, пока она не защелкнется. При этом небольшой участок бумаги с
остатками клея должен выходить из-под крышки принтера (см. Рис. 10).

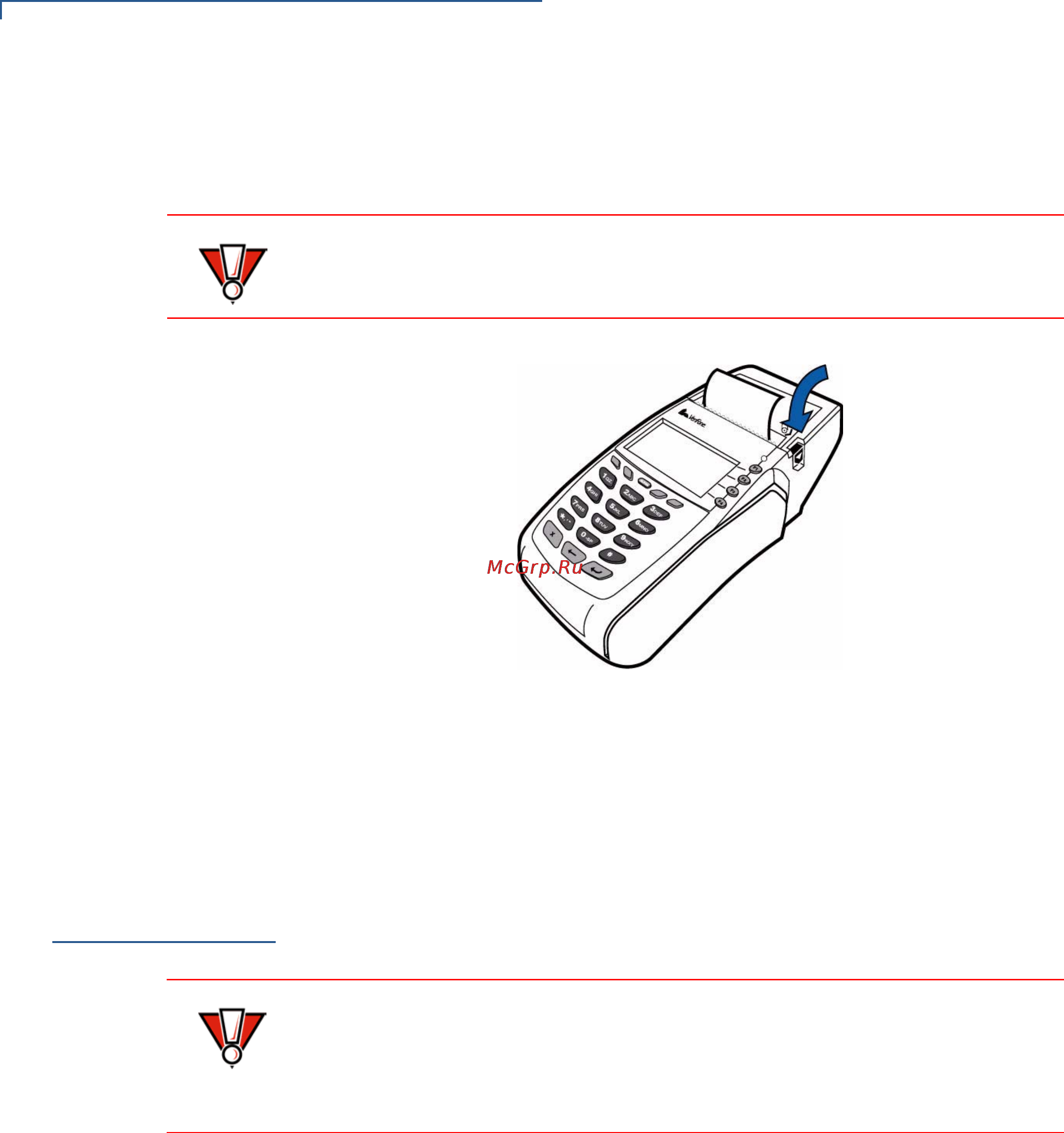

Рис. 10 Закрытие крышки рулона бумаги
8 Оторвите бумагу по зубчатой металлической полосе принтера.
Информацию о заказе бумаги см. в разделе Дополнительные
принадлежности и документация.
Установка и
замена карт
MSAM
При получении терминала V
x
5xx/V
x
6xx может потребоваться установить
одну или несколько карт MSAM или заменить установленные карты.
Процедура
установки/замены
карт MSAM
1 Отсоедините от терминала кабель питания и/или батарею (см.
Интеллектуаль-ная батарея).
2 Переверните терминал нижней стороной вверх и положите его на мягкую
чистую поверхность, чтобы не поцарапать стекло.
ВНИМАНИЕ
Чтобы крышка рулона бумаги не повредила печатный ролик, всегда
нажимайте на крышку защиты принтера от пыли осторожно.
ВНИМАНИЕ
При обращении с устройствами, чувствительными к воздействию
статического электричества, соблюдайте стандартные меры
предосторожности. Электростатические разряды могут повредить данное
устройство. VeriFone рекомендует использовать антистатические браслеты
с заземлением.
