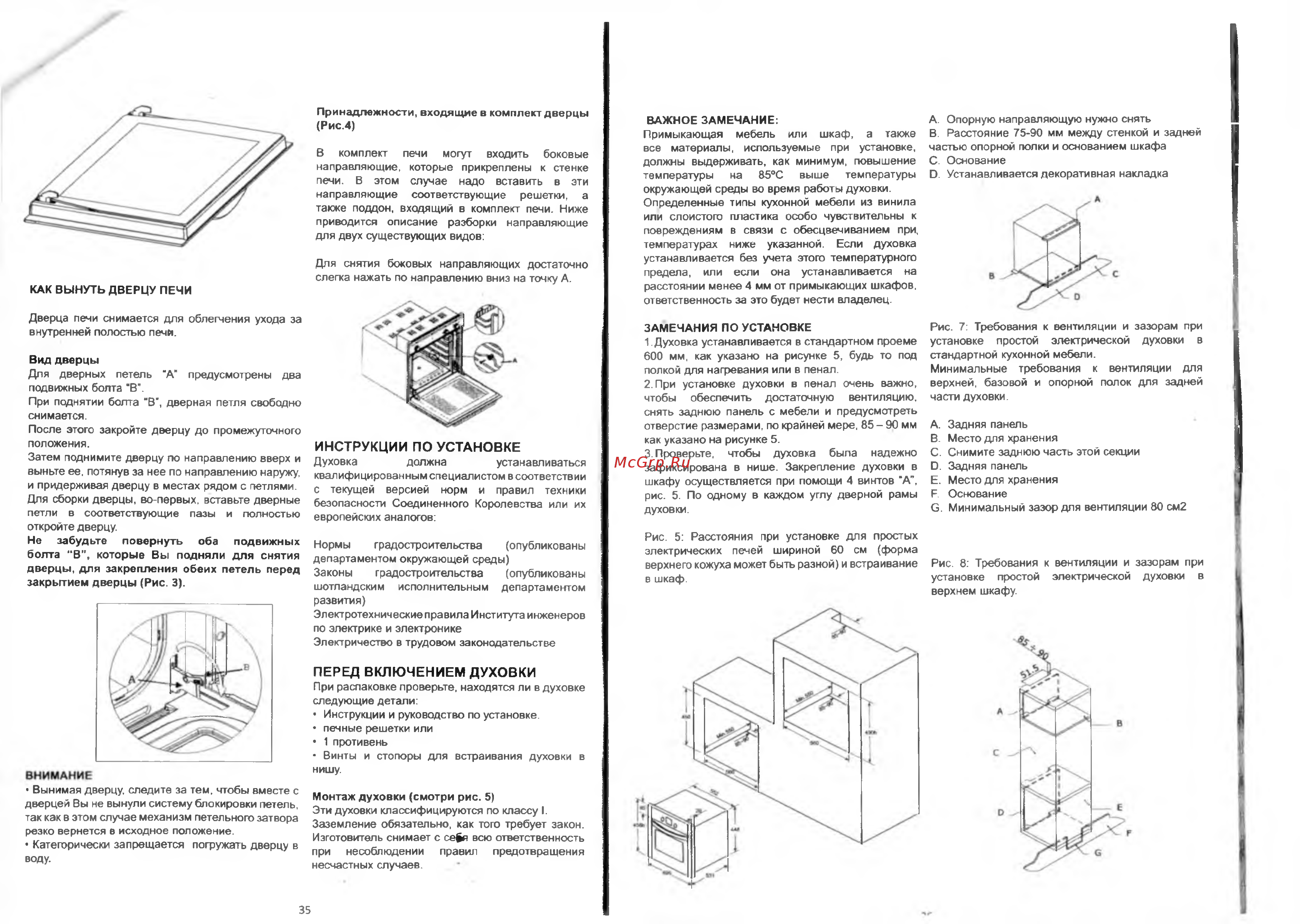

КАК ВЫНУТЬ ДВЕРЦУ ПЕЧИ

Дверца печи снимается для облегчения ухода за

внутренней полостью печи.

Вид дверцы

Для дверных петель “А” предусмотрены два

подвижных болта "В”.

При поднятии болта “В”, дверная петля свободно

снимается.

После этого закройте дверцу до промежуточного

положения.

Затем поднимите дверцу по направлению вверх и

выньте ее, потянув за нее по направлению наружу,

и придерживая дверцу в местах рядом с петлями.

Для сборки дверцы, во-первых, вставьте дверные

петли в соответствующие пазы и полностью

откройте дверцу.

Не забудьте повернуть оба подвижных

болта “В”, которые Вы подняли для снятия

дверцы, для закрепления обеих петель перед

закрытием дверцы (Рис. 3).

• Вынимая дверцу, следите за тем, чтобы вместе с

дверцей Вы не вынули систему блокировки петель,

так как в этом случае механизм петельного затвора

резко вернется в исходное положение.

• Категорически запрещается погружать дверцу в

воду.

Принадлежности, входящие в комплект дверцы

(Рис.4)

В комплект печи могут входить боковые

направляющие, которые прикреплены к стенке

печи. В этом случае надо вставить в эти

направляющие соответствующие решетки, а

также поддон, входящий в комплект печи. Ниже

приводится описание разборки направляющие

для двух существующих видов:

Для снятия боковых направляющих достаточно

слегка нажать по направлению вниз на точку А.

ИНСТРУКЦИИ ПО УСТАНОВКЕ

Духовка должна устанавливаться

квалифицированным специалистом в соответствии

с текущей версией норм и правил техники

безопасности Соединенного Королевства или их

европейских аналогов:

Нормы градостроительства (опубликованы

департаментом окружающей среды)

Законы градостроительства (опубликованы

шотландским исполнительным департаментом

развития)

Электротехнические правила Института инженеров

по электрике и электронике

Электричество в трудовом законодательстве

ПЕРЕД ВКЛЮЧЕНИЕМ ДУХОВКИ

При распаковке проверьте, находятся ли в духовке

следующие детали:

• Инструкции и руководство по установке.

• печные решетки или

• 1 противень

• Винты и стопоры для встраивания духовки в

нишу.

Монтаж духовки (смотри рис. 5)

Эти духовки классифицируются по классу I.

Заземление обязательно, как того требует закон.

Изготовитель снимает с севя всю ответственность

при несоблюдении правил предотвращения

несчастных случаев.

ВАЖНОЕ ЗАМЕЧАНИЕ:

Примыкающая мебель или шкаф, а также

все материалы, используемые при установке,

должны выдерживать, как минимум, повышение

температуры на 85°С выше температуры

окружающей среды во время работы духовки.

Определенные типы кухонной мебели из винила

или слоистого пластика особо чувствительны к

повреждениям в связи с обесцвечиванием при,

температурах ниже указанной. Если духовка

устанавливается без учета этого температурного

предела, или если она устанавливается на

расстоянии менее 4 мм от примыкающих шкафов,

ответственность за это будет нести владелец.

ЗАМЕЧАНИЯ ПО УСТАНОВКЕ

1.Духовка устанавливается в стандартном проеме

600 мм, как указано на рисунке 5, будь то под

полкой для нагревания или в пенал.

2. При установке духовки в пенал очень важно,

чтобы обеспечить достаточную вентиляцию,

снять заднюю панель с мебели и предусмотреть

отверстие размерами, по крайней мере, 85 - 90 мм

как указано на рисунке 5.

3. Проверьте, чтобы духовка была надежно

зафиксирована в нише. Закрепление духовки в

шкафу осуществляется при помощи 4 винтов “А",

рис. 5. По одному в каждом углу дверной рамы

духовки.

Рис. 5: Расстояния при установке для простых

электрических печей шириной 60 см (форма

верхнего кожуха может быть разной) и встраивание

в шкаф.

A. Опорную направляющую нужно снять

B. Расстояние 75-90 мм между стенкой и задней

частью опорной полки и основанием шкафа

C. Основание

D. Устанавливается декоративная накладка

Рис. 7: Требования к вентиляции и зазорам при

установке простой электрической духовки в

стандартной кухонной мебели.

Минимальные требования к вентиляции для

верхней, базовой и опорной полок для задней

части духовки.

A. Задняя панель

B. Место для хранения

C. Снимите заднюю часть этой секции

D. Задняя панель

E. Место для хранения

F. Основание

G. Минимальный зазор для вентиляции 80 см2

Рис. 8: Требования к вентиляции и зазорам при

установке простой электрической духовки в

верхнем шкафу.
