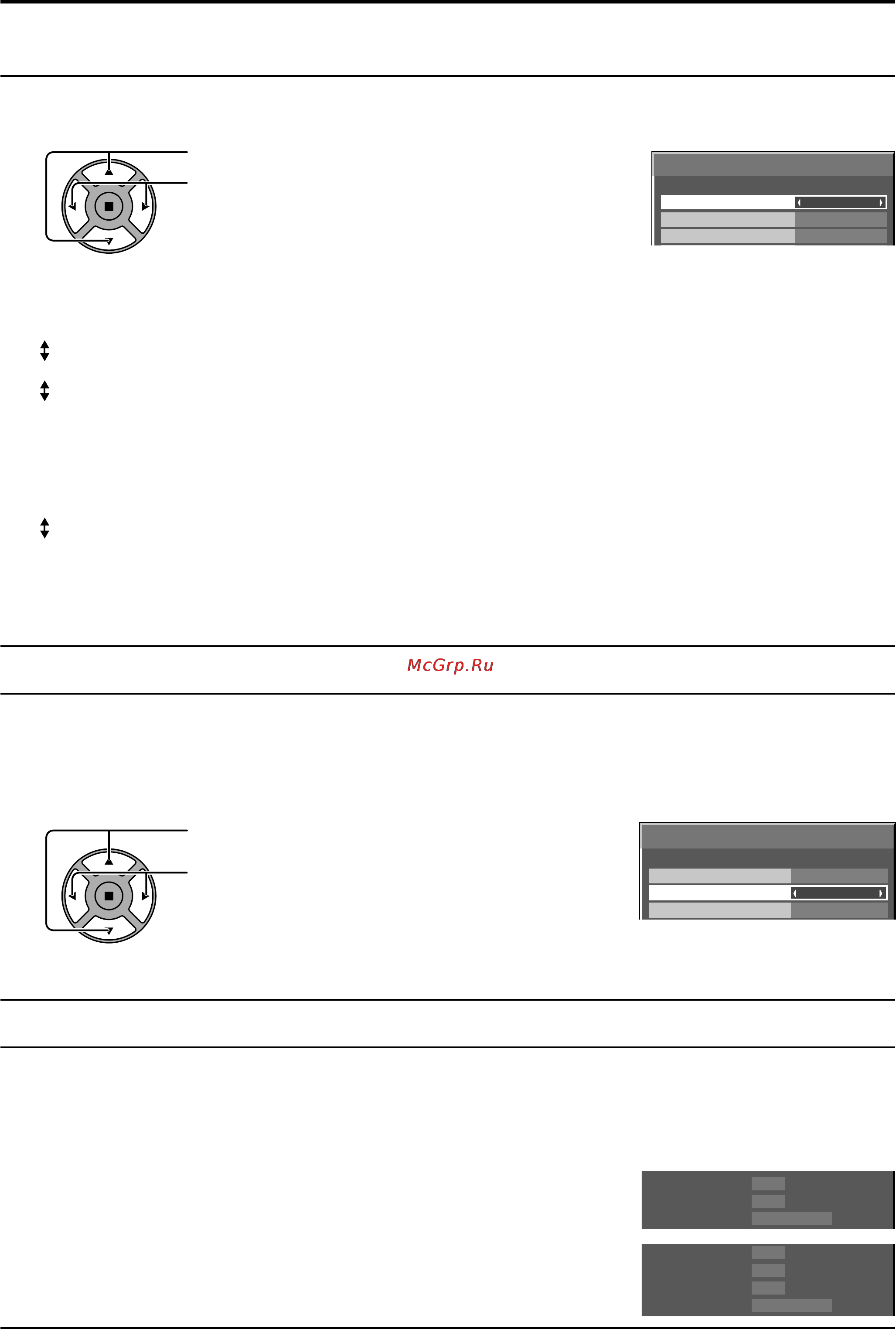

Panasonic TH-65PF20ER [51/70] Индикация входного сигнала
![Panasonic TH-58PF20ER [51/70] Индикация входного сигнала](/views2/1020311/page51/bg33.png)
Гориз. Частота
Верт. Частота
kHz
Hz
63.98
60.02
Формат сигнала
1280×1024/60
Синхронизация
Сигнал
[
RGB
]
Виртуальный кинотеатр
Режим XGA
Авто
ВЫКЛ
Авто
Гориз. Частота
Частота синхросигнала
kHz
MHz
63.98
108.0
Верт. Частота Hz
60.02
Формат сигнала
1280×1024/60
51
Данная функция работает только при получении входного сигнала с разъема PC IN.
Выберите параметр Сигнал в меню “Установка” в режиме входных сигналов RGB или Компонентный.
Синхронизация
Установка входных сигналов
Нажмите для выбора “Синхронизация”.
Нажать для регулировки.
Отображает частоту и тип текущего входного сигнала.
Эта индикация работает только в режимах входных сигналов
Компонентный, RGB, PC и Digital.
Диапазон отображения:
Горизонтальная 15 – 110 кГц
Вертикальная 48 – 120 Гц
Во время подачи на вход цифровых сигналов отображается частота
синхросигнала.
Индикация входного сигнала
Виртуальный кинотеатр
Сигнал
ВЫКЛ
Уменьшение помех
ВЫКЛ
[
Digital
]
Пропустить SDI на выход
ВЫКЛ
Установите активную функцию Сдвоенного блока разъемов HD-SDI (TY-FB11DHD).
Примечание:
Для этого меню установки можно выполнят, только когда выбран слот, установленный на Сдвоенный блок
разъемов HD-SDI (TY-FB11DHD).
Пропустить SDI на выход
Нажмите, чтобы выбрать опцию “Пропустить
SDI на выход”.
Нажмите, чтобы выбрать положение “ВКЛ” или
“ВЫКЛ”.
ВКЛ: Включает активный пропуск на выход.
ВЫКЛ: Отменяет активный пропуск на выход.
Настройка синхронного сигнала RGB
Убедитесь, что вход настроен на RGB (данная настройка действительна только для входного сигнала RGB).
Авто:
Автоматически выбирается синхронизация горизонтального (H) и вертикального (V) сигналов или выбирается синхронизированный
сигнал. Если вводятся оба сигнала, то выбирается синхронизация горизонтального (H) и вертикального (V) сигналов.
по сигналу G:
Использует синхронизированный сигнал из сигнала Video G, который вводится через штекер G.
VBS:
Использует синхронизированный сигнал из входного композитного синхронизированного сигнала, который вводится через штекер HD.
Настройка синхронных компонентных сигналов
Убедитесь, что вход настроен на Компонентный (данная настройка действительна только для входного компонентного сигнала).
Авто:
Автоматически выбирается синхронизация горизонтального (H) и вертикального (V) сигналов или
выбирается синхронизированный сигнал. Если вводятся оба сигнала, то выбирается синхронизация
горизонтального (H) и вертикального (V) сигналов.
по сигналу Y:
Использует синхронизированный сигнал из сигнала Video Y, который вводится через штекер Y.
Примечание:
Принимает только сигналы RGB с разъема COMPONENT/RGB IN с параметром “Синхронизация по сигналу G”.
