Электрическое подсоединение
! Духовые шкафы, укомплектованные
трехполюсным сетевым кабелем, расчитаны на
функционирование с переменным током с
напряжением и частотой электропитания,
указанными на паспортной табличке с данными
(см. ниже).

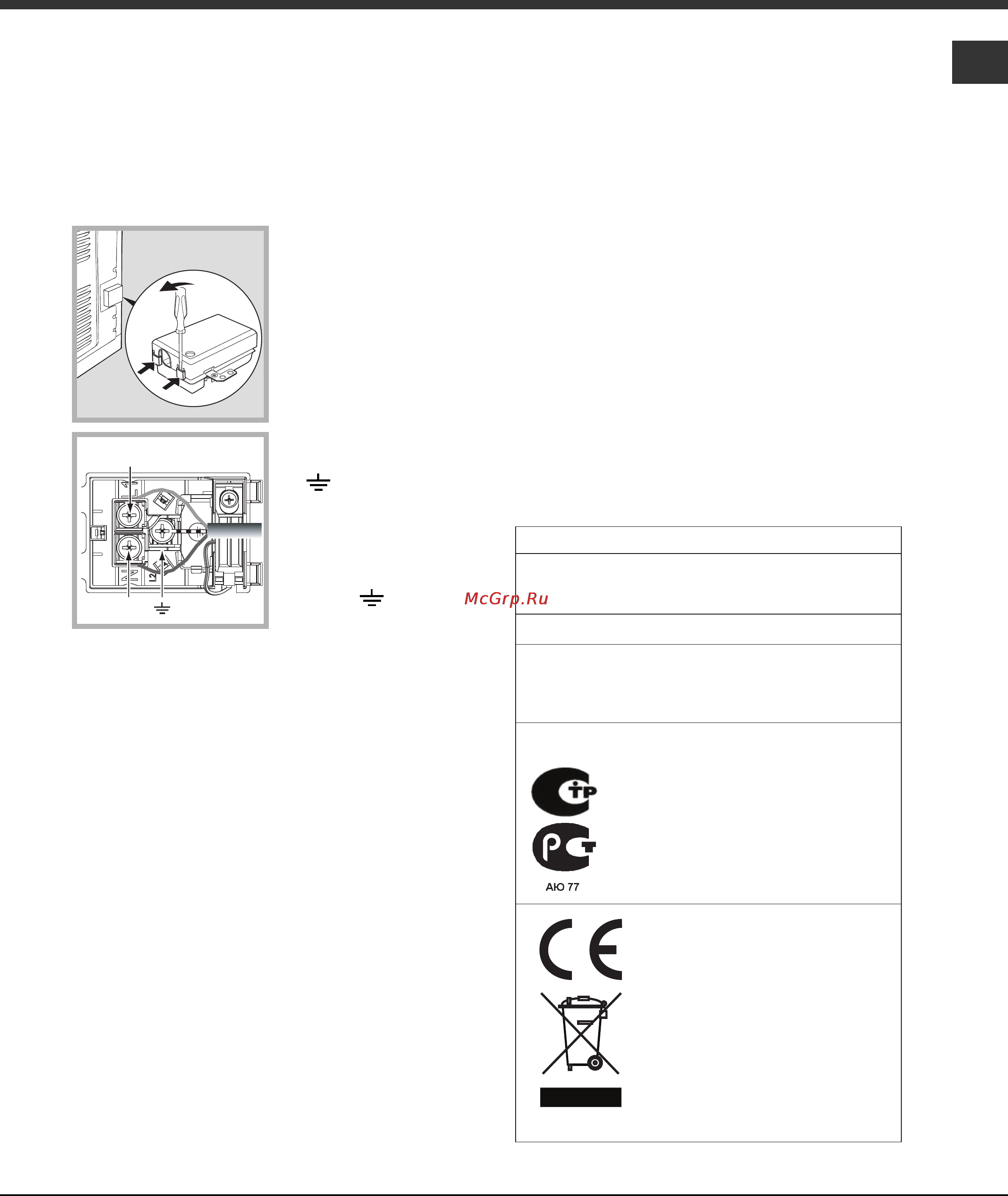

Подсоединение сетевого кабеля
1. Откройте зажимную
коробку, нажав при
помощи отвертки на
выступы с боков
крышки: потяните и
откройте крышку (см.
схему).
2. Порядок
подсоединения
сетевого кабеля:
отвинтите винт
кабельного сальника и
три винта контактов L-
N-
и затем
прикрепите провода
под головками винтов,
соблюдая цветовую
маркировку Синий (N)
Коричневый (L) Желто-
зеленый
(см.
схему).
3. Закрепите сетевой
кабель в специальном кабельном сальнике.
4. Закройте крышку зажимной коробки.
Подсоединение сетевого кабеля изделия к
сети электропитания
Установите на сетевой кабель нормализованную
штепсельную вилку, расчитанную на нагрузку,
указанную на паспортной табличке (см. сбоку).
В случае прямого подключения к сети
электропитания между изделием и сетью
необходимо установить многополюсный
выключатель с минимальным расстоянием между
контактами 3 мм, расчитанный на данную нагрузку
и соответствующий действующим нормативам
(выключатель не должен размыкать провод
заземления). Сетевой кабель должен быть
расположен таким образом, чтобы ни в одной
точке его температура не превышала температуру
помещения более чем на 50°C (например, задняя
панель духового шкафа).
! Электромонтер несет ответственность за
правильное подключение изделия к электрической
сети и за соблюдение правил безопасности.
Перед осуществлением электрического
подсоединения необходимо проверить
следующее:
• сетевая розетка должна быть соединена с
заземлением и соответствовать нормативам;
• сетевая розетка должна быть рассчитана на
максимальную потребляемую мощность
изделия, указанную на паспортной табличке
(см. ниже);
• напряжение сети электропитания должно
находиться в пределах значений, указанных на
паспортной табличке (см. ниже);
• сетевая розетка должна быть совместима со
штепсельной вилкой изделия. В противном
случае замените розетку или вилку; не
используйте удлинители или тройники.
! Изделие должно быть установлено таким
образом, чтобы сетевой кабель и сетевая розетка
были легко доступны.
! Сетевой кабель изделия не должен быть согнут
или сжат.
! Регулярно проверяйте состояние провода
электропитания и в случае необходимости
поручите его замену только уполномоченным
техникам (см. Техническое обслуживание).
! Производитель не несет ответственности за
последствия несоблюдения перечисленных
выше требований.
N
L
* Без выдвижных направляющих
ПАСПОРТНАЯ ТАБЛИЧКА
Габаритные
размеры
ширина 43,5 см.
высота 32 см.
глубина 41,5 см.
Объем
58 л
Электрическое
подключение
напряжение 220-240 В ~ 50/69 Гц
(см. Паспортную табличку),
максимальная поглощаемая
мощность 2800 Вт
ENERGY
LABEL*
Директива 2002/40/СЕ об этикетках
электрических духовых шкафов.
Норматив EN 50304
Заявление о расходе электроэнергии
класса принудительной
конвекции - режим нагрева:
ECO.
Данное изделие соответствует
следующим Директивам
Европейского Сообщества:
2006/95/CEE от 12.12.06 (Низкое
напряжение) с последующими
изменениями – 2004/108/СЕЕ от
15.12.2004 (Электромагнитная
совместимость) с последующими
изменениями – 93/68/СЕЕ от 22/07/93
с последующими изменениями.
- 2002/96/CE с последующими
изменениями.
- 1275/2008 режим
энергосбережения/выкл.
