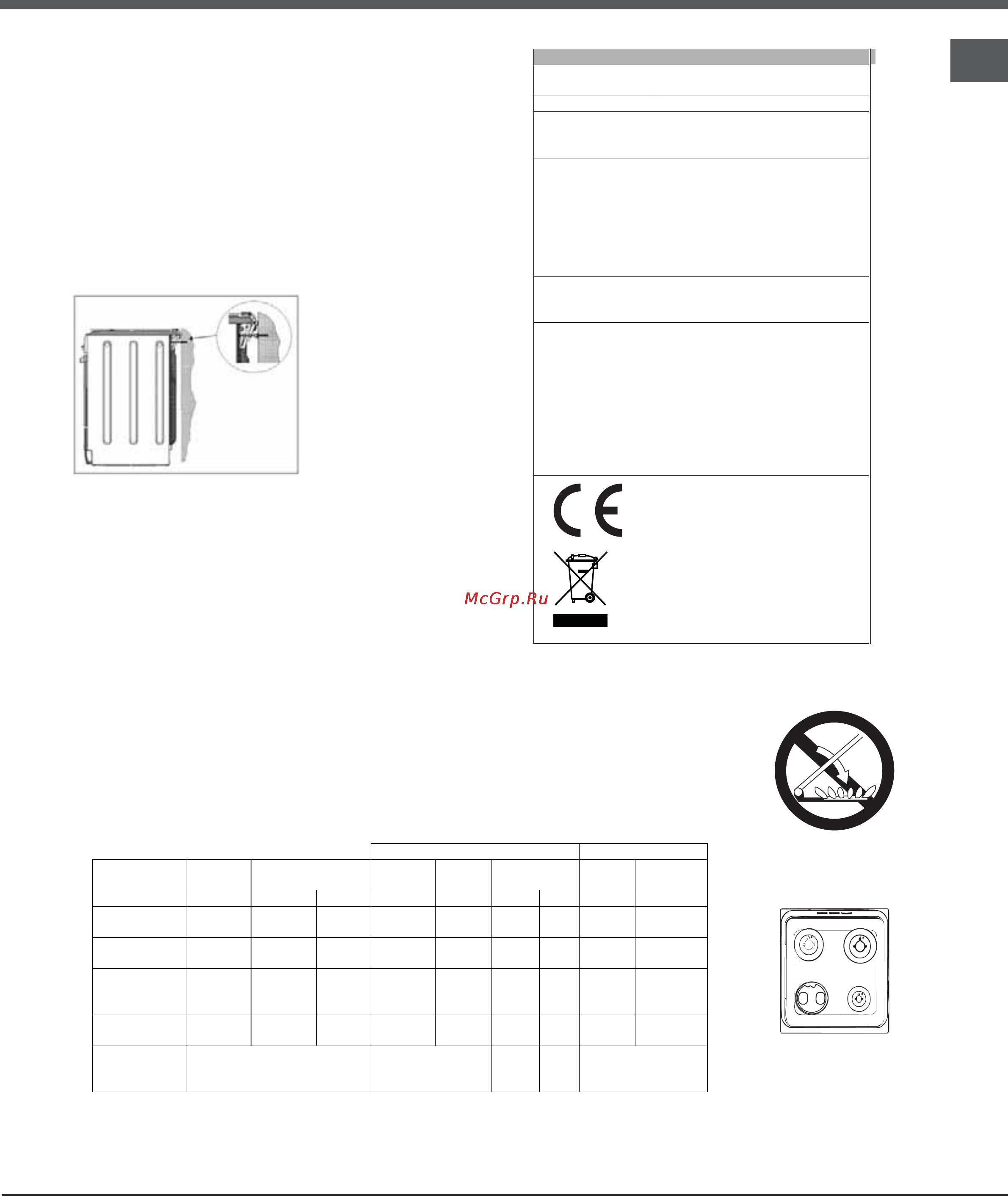

Hotpoint-Ariston CX 65S72 IT [11/84] Tabella caratteristiche bruciatori e ugelli
![Hotpoint-Ariston CX 65S72 IT [11/84] Tabella caratteristiche bruciatori e ugelli](/views2/1203326/page11/bgb.png)
IT
11
Tabella caratteristiche bruciatori e ugelli
essere avvitata a fondo.
! Al termine dell’operazione sostituire la vecchia
etichetta di taratura con quella corrispondente al
nuovo gas di utilizzo, reperibile presso i nostri Centri
Assistenza Tecnica.
! Qualora la pressione del gas utilizzato sia diversa (o
variabile) da quella prevista, è necessario installare,
sulla tubazione d’ingresso un appropriato regolatore di
pressione (secondo EN 88-1 e EN 88-2 “regolatori per
gas canalizzati”).
ATTENZIONE! Il coperchio in vetro
può frantumarsi se viene riscalda-
to. Spegnere tutti i bruciatori o le
eventuali piastre elettriche prima di
chiuderlo.
CX65S72 IT/HA H
! Per evitare il ribal-
tamento accidentale
dell’apparecchio, ad
esempio causato da un
bambino che si arram-
pica sulla porta forno, la
catenella di sicurezza
DEVE essere tassativa-
mente installata!
La cucina e’ dotata di
una catenella di sicurezza che deve essere fissata
con una vite (non fornita in accessorio) sul muro
posteriore all’apparecchio, alla stessa altezza del
fissaggio sull’apparecchio.Si deve usare la vite e il
tassello adeguato al tipo di materiale del muro po-
steriore all’apparecchio Se la vite ha il diametro della
testa minore di 9mm, si deve usare una rondella. Per
muro di calcestruzzo e’ necessario usare la vite lun-
ghezza di 60mm e diametro di 8mm.Assicurarsi che
la catenella sia fissata nella parte posteriore della
cucina, come indicato nel disegno, in modo che sia
stretta e parallela al livello del suolo.
! Ad installazione ultimata la catenella deve essere
mantenuta in trazione !
DATI TECNICI
Dimensioni
Forno HxLxP
32x43,5x40 cm
Volume
60 l
Dimensioni utili
del cassetto
scaldavivande
larghezza cm 42
profondità cm 44
altezza cm 8,5
Bruciatori
adattabili a tutti i tipi di gas indicati
nella targhetta caratteristiche
situata all’interno della ribaltina
oppure, una volta aperto il cassetto
scaldavivande, sulla parete interna
sinistra.
Tensione e
frequenza
d'alimentazione
vedi targhetta caratteristiche
ENERGY LABEL
Direttiva 2002/40/CE sull’etichetta
dei forni elettrici. Norma EN 50304
Consumo energia convezione
Naturale – funzione di
riscaldamento:
;
Tradizionale;
Consumo energia dichiarazione
Classe convezione Forzata -
funzione di riscaldamento:
X
Pasticceria.
Direttive Comunitarie: 2006/95/EC
del 12/12/06 (Bassa Tensione) e
successive modificazioni -
2004/108/CEE del 15/12/04
(Compatibilità Elettromagnetica) e
successive modificazioni -
2009/142/EC del 30/11/09 (Gas)
Tabella 1 Gas Liquido Gas Naturale
Bruciatore Diametro
(mm)
Potenza termica
kW (p.c.s.*)
By Pass
1/100
ugello
1/100
portata*
g/h
ugello
1/100
portata*
l/h
Nominale Ridotto (mm) (mm) *** ** (mm)
Tripla Corona
(TC)
130 3.25 1.50 63 2x65 236 232 2x99 309
Rapido
(Grande) (R)
100 3.00 0.70 41 86 218 214 116 286
Semi
Rapido(Medi
o) (S)
75 1.90 0.40 30 70 138 136 103 181
Ausiliario(Pic
colo) (A)
55 1.00 0.40 30 50 73 71 79 95
Pressioni di
alimentazione
Nominale (mbar)
Minima (mbar)
Massima (mbar)
* A 15°C 1013 mbar-gas secco
** Propano P.C.S. = 50,37 MJ/Kg
*** Butano P.C.S. = 49,47 MJ/Kg
Naturale P C S
=
37 78 MJ/m
³
S
R
TC A
28-30
20
35
37
25
45
20
17
25
