- 6 -

увидеть непосредственно на его шильдике.

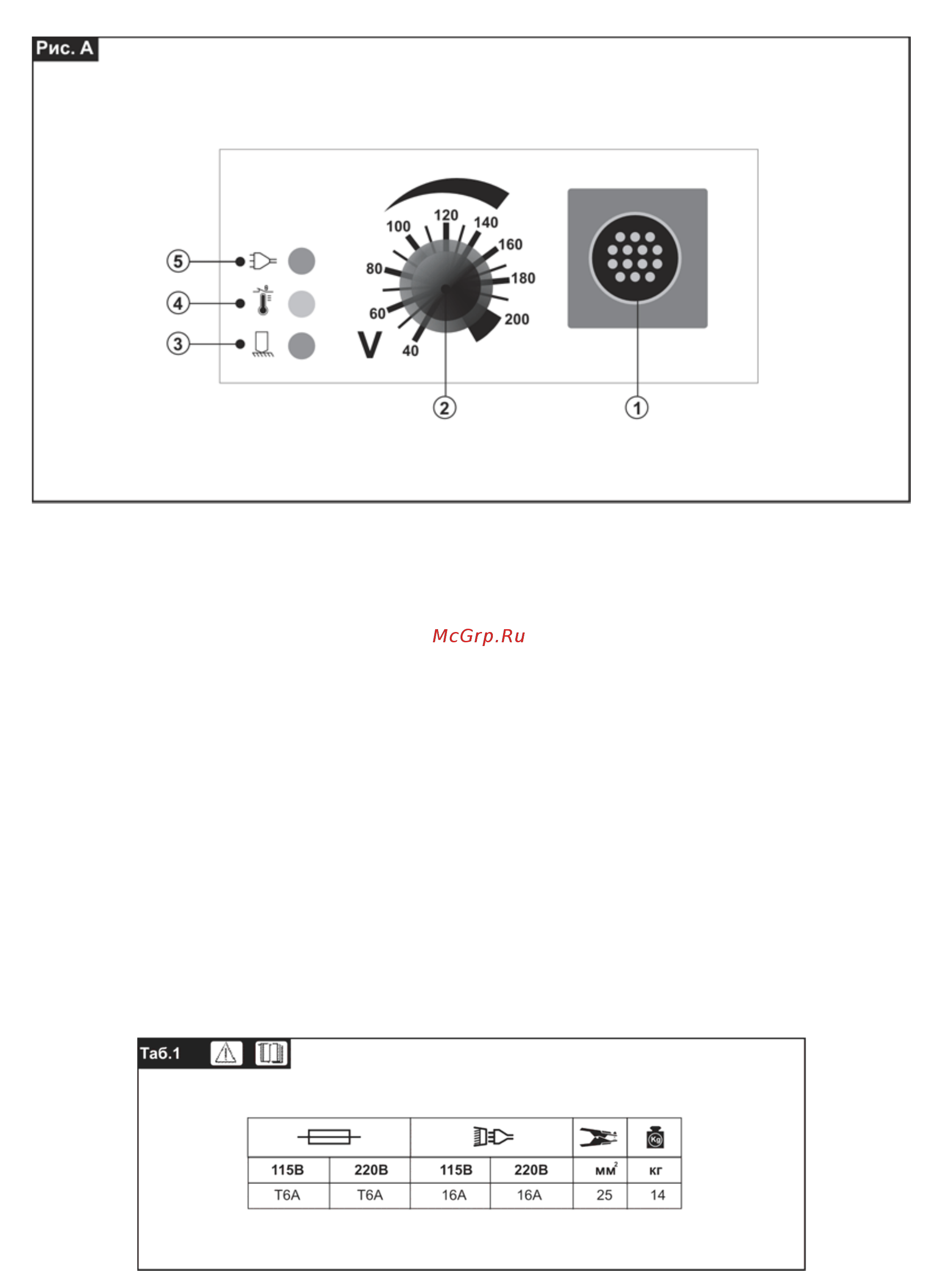

5. Передняя панель (рис. А).

1. Разъем для подключения кабеля управления пистолета.

2. Ручка потенциометра для установки напряжения зарядки конденсатора, определяет мощность сварки.

3. Световой индикатор хорошего контакта. Во избежание поражения током оператора аппарат тестирует

электрическую цепь сварки. Только при низком сопротивлении сварочной цепи загорается индикатор и

слышен характерный сигнал срабатывания контактов, что означает готовность к

безопасному проведению

точечной сварки.

4. Индикатор термозащиты. Сигнализирует об отключении сварочного аппарата из-за перегрева.

5. Индикатор сетевого напряжения.

6. Установка сварочного аппарата.

Работы по установке и подключению сварочного аппарата разрешается проводить только, если аппарат полностью

отключен от сети питания. На месте установки необходимо обеспечить достаточно свободного пространства для

проведения работ при абсолютно безопасных условиях.

Подключение сети питания

Прежде чем проводить подключение энергоснабжения необходимо проверить соответствие данных на шильдике

аппарата и технических параметров местной электросети.

- Вилка: сварочный аппарат оснащен сетевым кабелем, со стандартной двухконтактной вилкой с

заземляющим контактом 16A / 250В.

Установка может быть подключена к соответствующей розетке, которая уже имеет заземление.

Заземляющий контакт должен быть соединен

с защитным проводом питающей сети (РЕ).

- Питающий кабель должен быть защищен либо стандартным предохранителем, либо автоматическим

выключателем. Для правильного замера сети (напряжение, сила тока, нагрузка предохранителей)

определяющими являются данные шильдика (Таб. 1).

Внимание!

Несоблюдение вышеперечисленных правил приводит к тому, что система безопасности созданная производителем

(класс 1) становится недейственной. Следствием этого могут стать тяжелые повреждения оператора (например, удар
