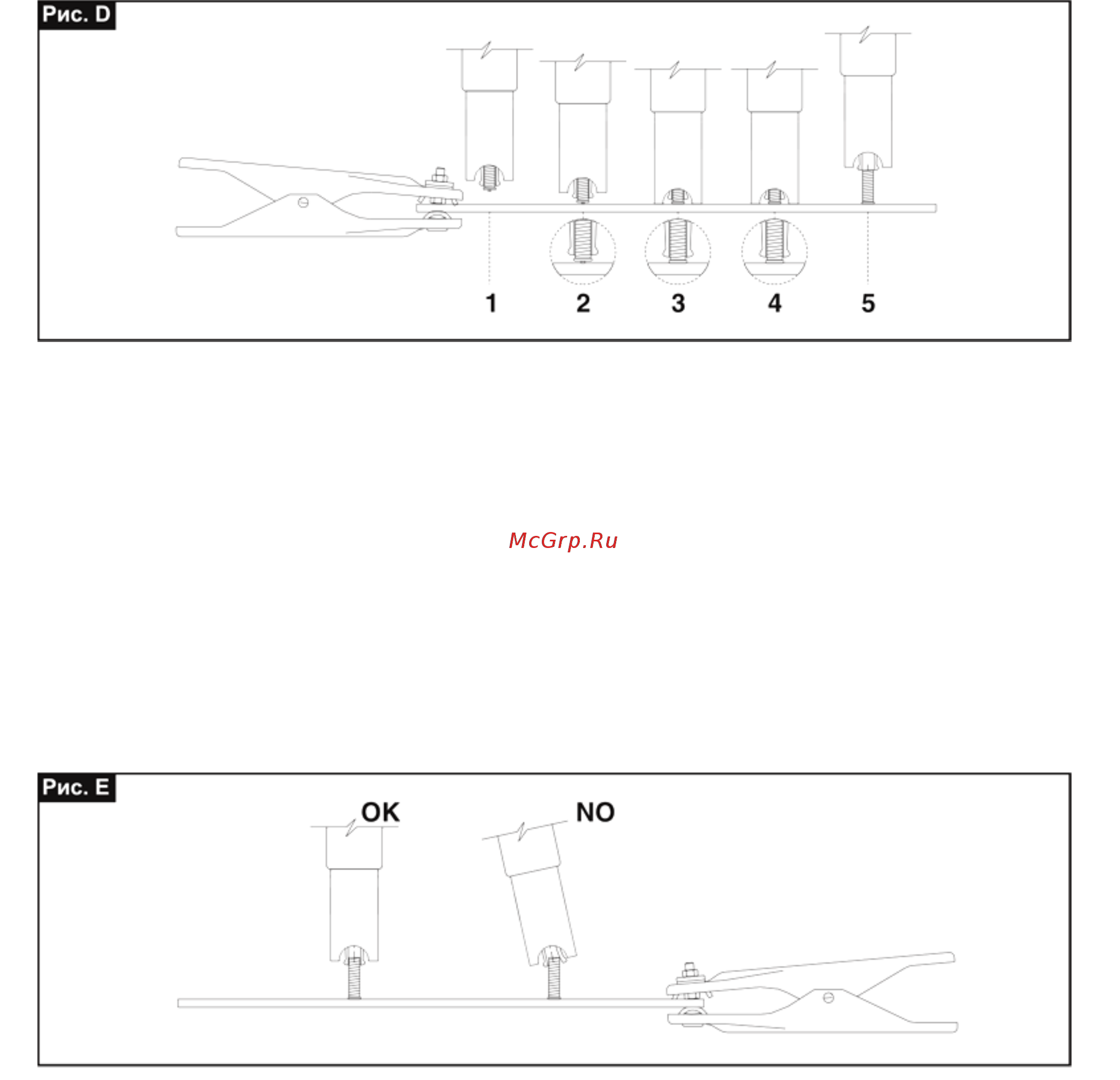

Основы проведения работ по приварке болтов пиковым разрядом (рис. D).

Для приварки болтов диаметром от 3 мм до 8 мм сварочный аппарат использует моментальную разрядку (2-3

млсек) конденсатора. Эта технология позволяет приваривать болты на гладкую не оксидированную поверхность из

мягкой стали, гальванизированной стали, нержавеющей стали, алюминия и латуни.

Благодаря высокой скорости данного сварочного процесса не происходит деформации обратной стороны

привариваемой поверхности, что позволяет проводить

работы на обратной стороне лакированных, окрашенных, а

также оцинкованных поверхностей.

Болт вставляется в держатель, после чего при помощи винта на обратной стороне пистолета регулируется

зажимная пружина (см. фазу 1). Болт устанавливается непосредственно на привариваемую поверхность (см. фазу 2).

Внимание: пистолет необходимо держать строго перпендикулярно к привариваемой поверхности.

Пистолет прижимается к привариваемой поверхности

так, чтобы четыре лепестка держателя установленного на

носовую часть пистолета плотно соприкасались с ней. При сигнале к началу сварки начинается подача напряжения,

при этом из носовой часть пистолета выделяется пар и электрическая световая дуга распространяется на всю

поверхность болта (фаза 3), и при этом передается на поверхность металла.

Внимание: Нельзя прилагать чрезмерного

усилия по нажиму.

Расплавленный металл застывает и при этом приваривает болт (фаза 4). После этого пистолет надо снять с болта не

меняя положения, чтобы фланец болта не деформировался и дольше держался (фаза 5; рис. E).

Пробная приварка болта

Перед началом проведения сварочных работ необходимо проведение пробной сварки, при которой осуществляется

установка регулировок генератора и выбор оптимального нажима на пистолет:

- выбранный болт устанавливается в держатель (2) (который предварительно настраивается, как показано на

рис. С)

- выключателем запускается генератор, о чем просигнализирует световой индикатор.

- Рабочая поверхность должна

соответствовать требованиям в отношении толщины, удаленности места

подключения массы, размеров и качества материала. Пистолет необходимо плотно прижимать к

привариваемой поверхности. Его ось должна быть при этом строго перпендикулярна к поверхности.

- Клемма массы должна быть подключена как можно ближе к месту сварки.

- Далее в процессе пробных работ регулируется напряжение

и нажим таким образом, чтобы достичь

наилучшего результата сварки.

Примечание: К болтам большего размера (М5, М6) необходимо прилагать большее усилие с тем, чтобы

они были хорошо приварены. И следовательно, необходимо, чтобы поверхность, на которой производится

точечная сварка были соответственно подготовлены механически. Исходя из вышесказанного в

авторемонтных работах болты М5, М6 применять

не желательно.

Пистолет необходимо снимать с болта прямо, чтобы фланец не деформировался.

Сваривание типичных комбинаций болтов и привариваемых поверхностей.
