Установка
Начало работы
20
- Русский

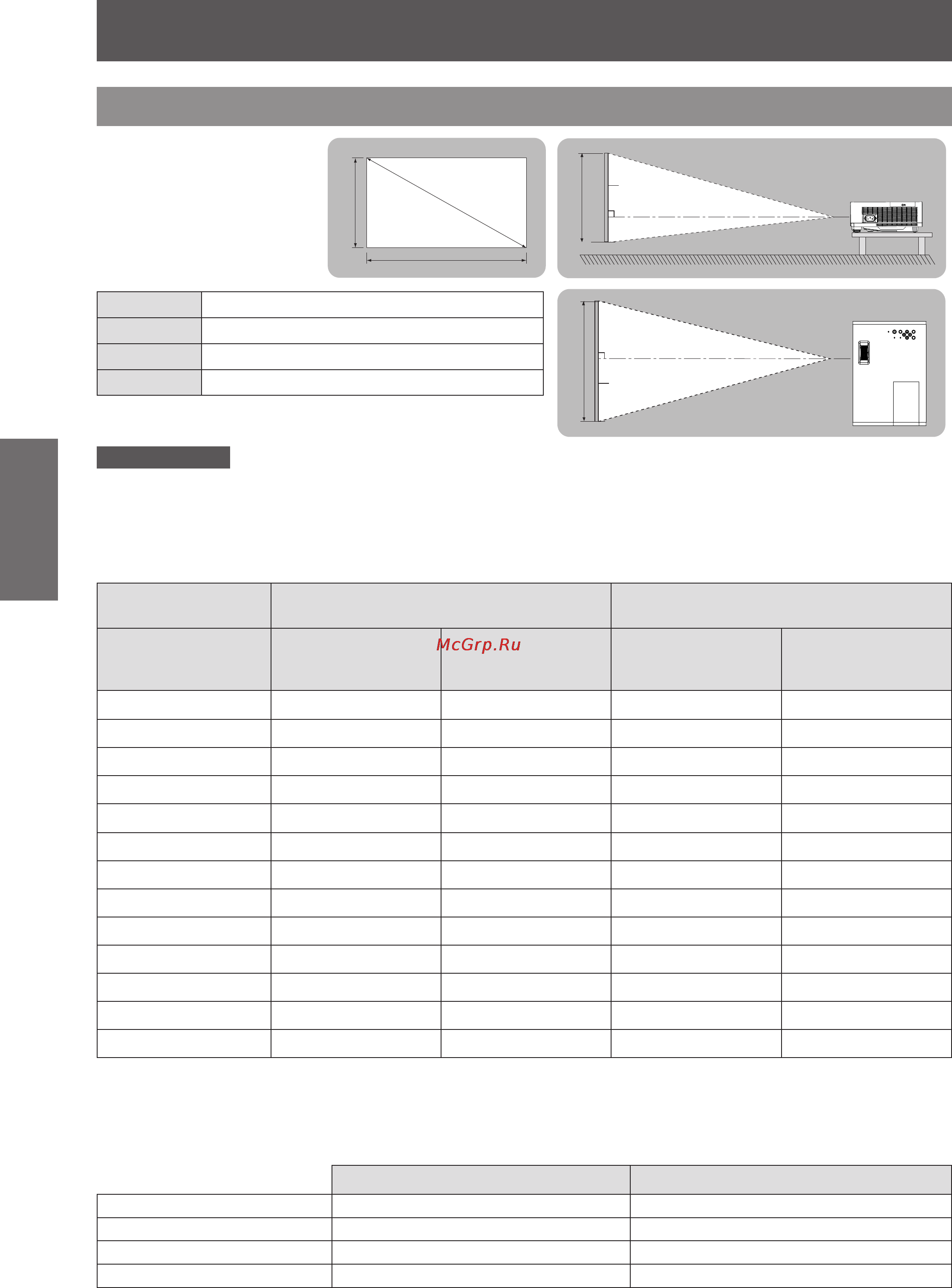

Размер экрана и расстояние показа
Устанавливайте проектор,
руководствуясь схемой справа
и значениями расстояния
проецирования. Размер
изображения можно изменять
.
L (LW/LT)
Экран
L (LW/LT)
SW
Экран
SH
SW
SD
Проецируемое изображение
SH
L (LW/LT) *
1
Расстояние проецирования(м)
SH Высота проецируемого изображения (м)
SW Ширина проецируемого изображения (м)
SD Диагональ проецируемого изображения (м)
LW : Минимальное расстояние *1 :
LT : Максимальное расстояние
Примечание
Перед выполнением установки ознакомьтесь с разделом "Меры предосторожности" (
z
Æ
стр. 10-14).
J
Расстояние проецирования
(Все представленные ниже величины являются приблизительными и могут немного отличаться от
действительных величин.)
Размер проецируемого
изображения
При формате изображения 4:3 При формате изображения 16:9
Размер экрана
(диагональ) (SD)
Минимальное
расстояние
(LW)
Максимальное
расстояние
(LT)
Минимальное
расстояние
(LW)
Максимальное
расстояние
(LT)
0,76 M(30") 1,0 M(3,32') 1,2 M(4,00') 1,1 M(3,62') 1,3 M(4,36')
1,02 M(40") 1,4 M(4,45') 1,6 M(5,35') 1,5 M(4,86') 1,8 M(5,84')
1,27 M(50") 1,7 M(5,58') 2,0 M(6,71') 1,9 M(6,09') 2,2 M(7,32')
1,52 M(60") 2,0 M(6,71') 2,5 M(8,07') 2,2 M(7,32') 2,7 M(8,80')
1,78 M(70") 2,4 M(7,84') 2,9 M(9,43') 2,6 M(8,56') 3,1 M(10,28')
2,03 M(80") 2,7 M(8,98') 3,3 M(10,79') 3,0 M(9,79') 3,6 M(11,76')
2,29 M(90") 3,1 M(10,11') 3,7 M(12,14') 3,4 M(11,02') 4,0 M(13,24')
2,54 M(100") 3,4 M(11,24') 4,1 M(13,50') 3,7 M(12,26') 4,5 M(14,72')
3,05 M(120") 4,1 M(13,50') 4,9 M(16,22') 4,5 M(14,72') 5,4 M(17,67')
3,81 M(150") 5,2 M(16,90') 6,2 M(20,29') 5,6 M(18,42') 6,7 M(22,11')
5,08 M(200") 6,9 M(22,56') 8,3 M(27,08') 7,5 M(24,59') 9,0 M(29,51')
6,35 M(250") 8,6 M(28,21') 10,3 M(33,87') 9,4 M(30,76') 11,0 M(36,08')
7,62 M(300") 10,3 M(33,87') 11,0 M(36,08') 11,3 M(36,92') 11,0 M(36,08')
Все другие значения расстояния проецирования можно получить по следующим формулам с учетом размеров
экрана (м).
Расстояние показано в метрах. (Рассчитанное расстояние может содержать некоторую погрешность.)
Если диагональ экрана имеет значение "SD",
При формате изображения 4:3 При формате изображения 16:9
Высота экрана (SH) = SD(м) × 0,6 = SD(м) × 0,490
Ширина экрана (SW) = SD(м) × 0,8 = SD(м) × 0,872
Минимальное расстояние (LW) = 1,357 × SD(м) - 23,27 = 1,478 × SD(м) - 23,27
Mаксимальное расстояние (LT) = 1,629 × SD(м) - 23,67 = 1,775 × SD(м) - 23,67
