Hotpoint-Ariston HLB 6.7 AT (CF) X/HA Stainless Steel/Brown [31/52] Instalace

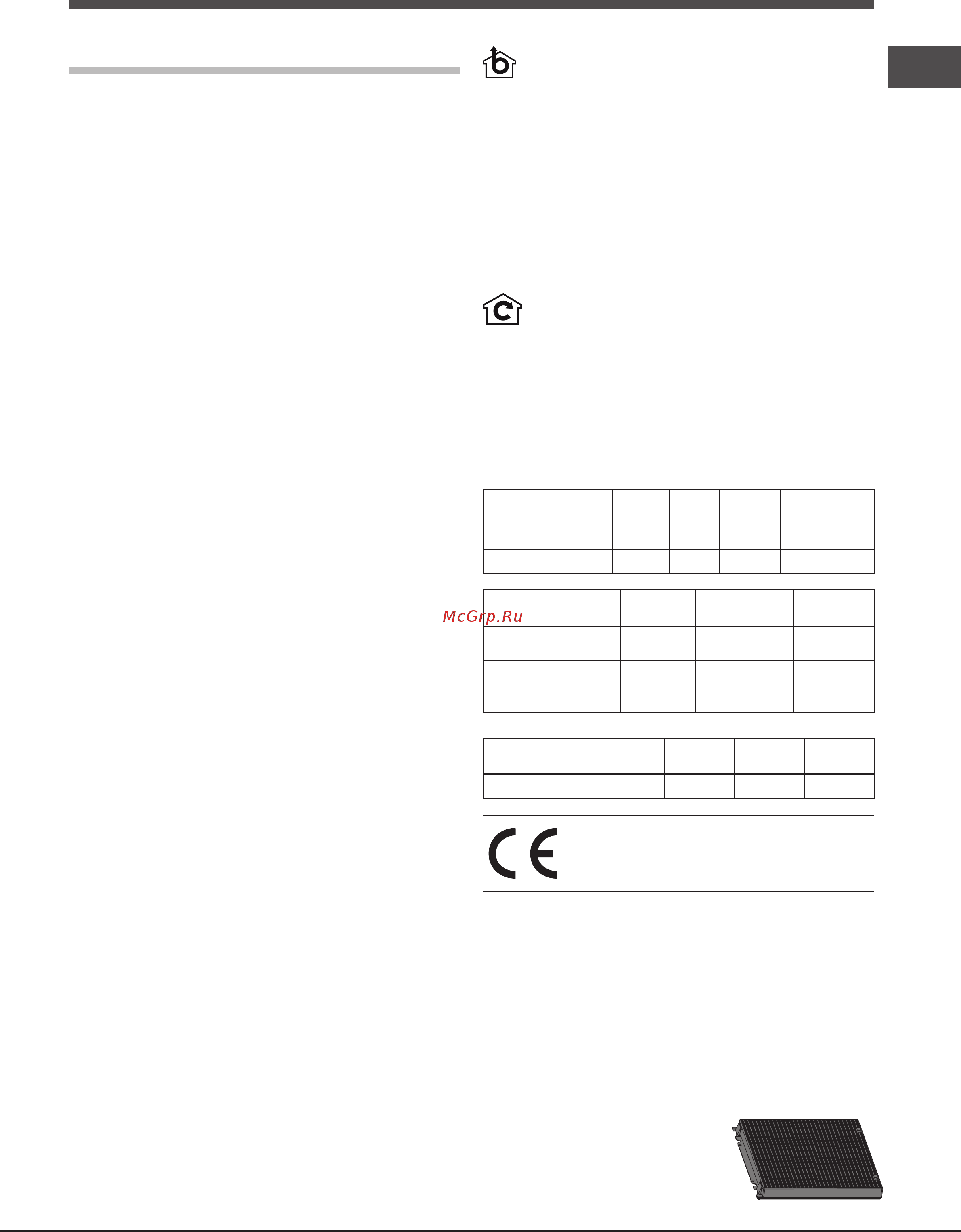

![Hotpoint-Ariston HLB 6.7 AT (CF) X/HA Stainless Steel/Brown [31/52] Instalace](/views2/1203508/page31/bg1f.png)
31
CZ
Instalace
Ohledně správné instalace výrobku si prohlédněte obrázky,
které jsou k dispozici na prvních stranách tohoto návodu.
Instalace musí být provedena kvalikovaným personálem.
Elektrické zapojení
Napájecí napětí musí odpovídat napětí uvedenému na štítku
s technickými parametry, který se nachází uvnitř odsavače.
Je-li vybaven zástrčkou, připojte odsavač k zásuvce
odpovídající platným normám, která se nachází v přístupném
prostoru. Když odsavač není vybaven zástrčkou (přímé
připojení do elektrické sítě) nebo když je zástrčka umístěna
v nepřístupném prostoru, nainstalujte dvoupólový vypínač
vyhovující normám, který zajistí kompletní odpojení odsavače
od elektrické sítě v podmínkách III. třídy přepětí, v souladu
s pravidly pro instalaci.
Upozornění! Pokaždé zkontrolujte ještě před opětovným
připojením obvodu odsavače k napájecí síti, zda byl napájecí
kabel namontován správně, ověřte jeho správnou funkčnost.
Vypouštění vzduchu
(pro odsávací verze)
Připojte odsavač k vypouštěcím trubkám a otvorům ve
stěně se stejným průměrem, jaký má výstupní otvor pro
vypouštění vzduchu na odsavači (spojovací příruba). Použití
vypouštěcích trubek a otvorů ve stěně s menším průměrem
bude mít za následek pokles výkonnosti odsávání a výrazný
nárůst hlučnosti.
V takovém případě odmítáme jakoukoli související
odpovědnost.
! Použijte co nejkratší možné potrubí.
! Použijte potrubí s co nejmenším možným počtem kolen.
! Vyhněte se drastickým změnám průřezu potrubí.
! Použijte potrubí s co nejhladším vnitřkem.
! Materiál potrubí musí vyhovovat platným normám.
! Nepřipojujte odsavač do potrubí pro odvádění kouře
vznikajícího při spalování (kotle, krby, kamna apod.).
! Při vypouštění odváděného vzduchu dodržujte nařízení
kompetentních místních orgánů. Dále platí, že vypouštěný
vzduch nesmí být odstraňován prostřednictvím otvoru ve
stěně s výjimkou případu, kdy se jedná o otvor určený
speciálně pro tento účel.
! Vybavte danou místnost otvory pro přístup vzduchu, aby
se zabránilo vzniku podtlaku v této místnosti (který nesmí
překročit 0,04 mbar).
! Firma odmítá jakoukoli odpovědnost v případě nedodržení
těchto pokynů.
Filtrační nebo Odsávací?
! Váš odsavač je připraven k použití v odsávací verzi.
Pro jeho použití ve ltrační verzi je třeba provést instalaci
příslušné SADY PŘÍSLUŠENSTVÍ.
Poznámka: Je-li přídavný ltrační systém s aktivním uhlím
dodán spolu se zařízením, mohl by již být nainstalován na
odsavači.
Informace pro proměnu odsavače z odsávací verze na ltrační
verzi jsou uvedeny v tomto návodu (viz „Filtrační verze“).
Odsávací verze
Odsavač čistí vzduch a vypouští jej do vnějšího prostředí
prostřednictvím vypouštěcího potrubí (s průměrem 150
mm) připevněného ke spojovací přírubě odsavače. Průměr
vypouštěcího potrubí musí odpovídat průměru spojovacího kruhu.
Upozornění! Odváděcí trubka není součástí zařízení a je
třeba ji zakoupit.
Vodorovná část trubky musí být mírně nakloněna směrem
nahoru (přibližně 10°), aby mohla snadněji přepravovat
vzduch směrem ven. Když je odsavač vybaven uhlíkovými
ltry, je třeba je odmontovat.
Filtrační verze
Odsavač čistí vzduch a očištěný jej vpouští zpět do
místnosti. Pro použití odsavače v této verzi je třeba
nainstalovat přídavný ltrační systém s aktivním uhlím.
Pro tuto verzi je potřebný vychylovač vzduchu, redukce a
ltr/y s aktivním uhlím. Horní trubka musí mít podélné otvory
pro odvádění vzduchu, nacházející se v horní části
*
.
Technické parametry
Model
Výška
(cm)
Šířka
(cm)
Hloubka
(cm)
Ø vypouštěcí
trubky (cm)
TBOX-LUCE 60 cm 61-82 59,8 50 15/12
TBOX-LUCE 90cm 61-82 89,9 50 15/12
Označení modelu
Žárovka
(V)
Příkon žárovky
(W)
Celkový
příkon (W)
Halogenová 2 x 20 240
Halogenová 2 x 20 290
Výkon Napětí Závit Rozměry
Halogenová
20 W 2 x 20 W 12 V G4 L30xØ10
Odsavače jsou ve shodě s níže uvedenými směrnicemi ES:
• „Low voltage“ Directive 2006/95/EC (12-12-2006) - Směrnice
o nízkém napětí 2006/95/ES (z 12.12.2006)
• „EMC“ Directive 2004/108/EC (15-12-2004) - Směrnice o
elektromagnetické kompatibilitě 2004/108/ES (z 15.12.2004)
*
Je soucástí pouze nekterých modelu =
HLB 6.7.AT(CF)
HLB 9.8ASH (CF) X/HA
