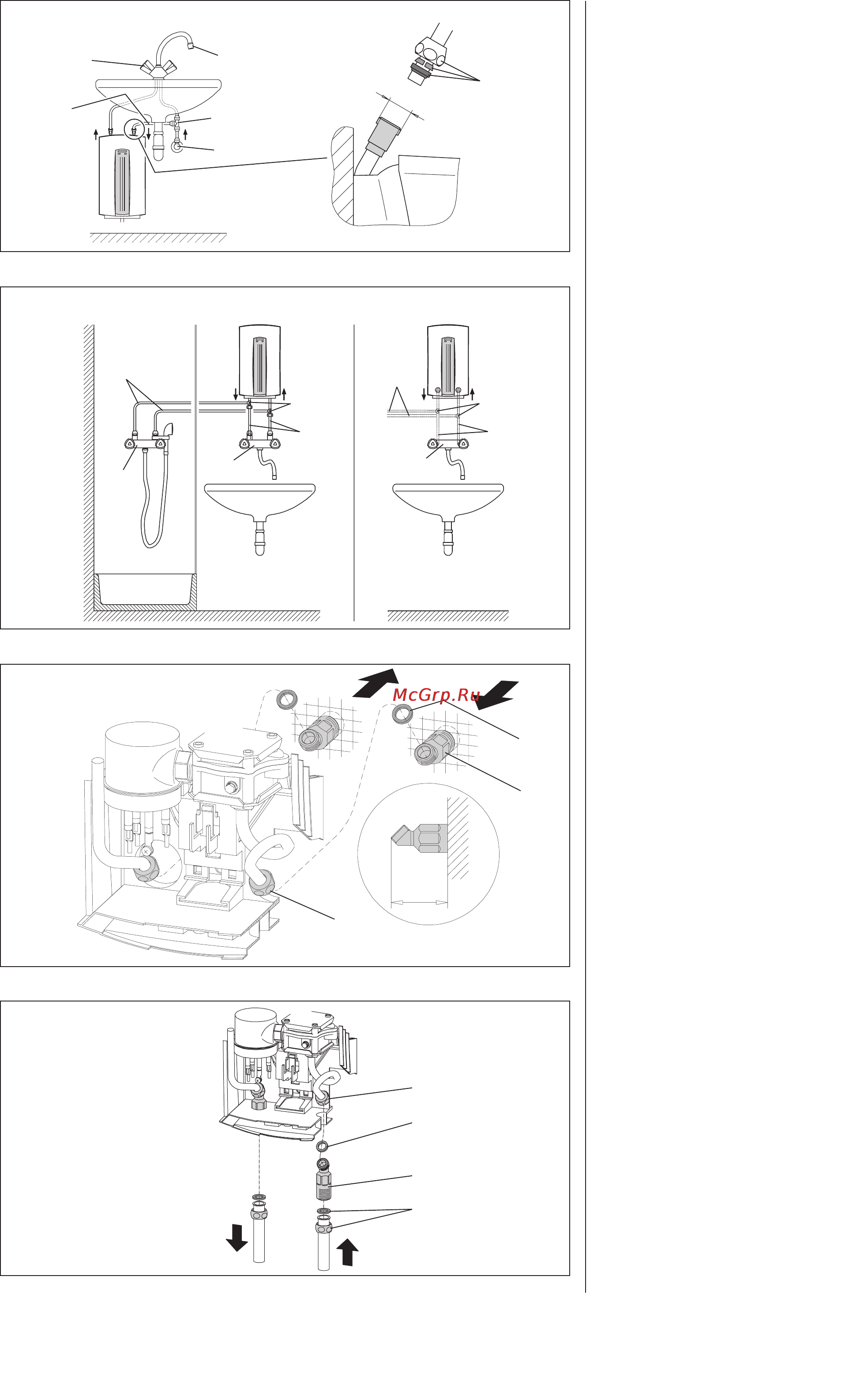

Подключение воды Рис 10 ОНС 3 и ОНС 6 и Пример установки с арматурой для раковины рис 10 I Смеситель для раковины 2 Медная трубка диаметром 10 мм 3 Угловой вентиль 4 Тройник Осуществить подключение воды использовать прилагаемое винтовое соединение поз 5 Распылитель струи поз 6 прилагается только к ОНС 3 и установить на выходе арматуры ОНС 3 ОНС 4 ОНС 6 ОНС 8 Пример установки с арматурой для раковины и душа и с арматурой для раковины рис И 7 Смеситель для душа 8 Смеситель для раковины 9 Медная трубка 10 Тройник Подштукатурный монтаж водопровода рис 12 Ввинтить ниппели подключения прибора поз I I в водопровод холодной KW и горячей WW воды Необходимо учитывать положение и глубину ввинчивания Прибор с выломанными отверстиями для труб в задней стенке подвести к соответствующим ниппелям установленным в стене Завинтить накидные гайки поз 12 колена трубы с плоским уплотнением поз 13 на ниппелях подключения труб холодной и горячей воды Надштукатурный монтаж водопровода рис 13 Ниппель подключения поз 14 подвести через выломанные отверстия для труб в нижней стенке прибора и завинтить с помощью накидной гайки поз 16 с плоским уплотнением поз I 5 на колене трубы Подсоединить трубу подвода холодной воды поз I 7 Рис 13 8
