ПРОИЗВОДИТЕЛЬНОСТЬ ПРИБОРА
ПРОИЗВОДИТЕЛЬНОСТЬ ПРИБОРА
При любой теплопроизводительности (вплоть до максимальной) проточный водонагреватель обес%
печивает заданную температуру горячей воды, независимо от расхода.
Если при полностью открытом кране горячей воды температура воды не достигает заданного зна%
чения, это означает, что теплопроизводительности водонагревателя не достаточно для нагрева во%
ды с данным расходом. В этом случае кран горячей воды следует немного прикрыть.
Встроенный регулятор расхода воды ограничивает поток воды таким образом, что даже при полно%
стью открытом кране горячей воды и низких температурах забираемой холодной воды температу%
ра горячей воды на выхода не опускалась ниже приблизительно 40 °C.
Производительность прибора по горячей воде изменяется в зависимости от сезона, так как изме%
няется температура забираемой холодной воды.
Указанные ниже расходы горячей воды для ванны и душа (40 °C) и для кухонной мойки (55 °C) обес%
печиваются при температурах холодной воды на входе 6 °C, 10 °C и 14 °C соответственно:
* Расход воды ограничивается этим значением с помощью встроенного регулятора расхода!
УХОД И ОБСЛУЖИВАНИЕ
УХОД И ОБСЛУЖИВАНИЕ
При необходимости пластмассовый корпус прибора можно очистить с помощью влажной ткани,
смоченной в мыльном растворе. Не разрешается использовать для чистки прибора острые
предметы, абразивные порошки и средства, содержащие растворители.
Проточный водонагреватель, как правило, не требует технического обслуживания. Для обеспечения
безопасности при эксплуатации прибора и увеличения его срока службы требуется только
регулярный осмотр прибора квалифицированными специалистами.
Накопление известковых отложений в изливе мешает течению воды, поэтому аэраторы кранов и
душевых насадок следует регулярно чистить.
ТРЕБОВАНИЯ ПО МОНТАЖУ
ОБЩИЕ ПОЛОЖЕНИЯ
ОБЩИЕ ПОЛОЖЕНИЯ
Проточные водонагреватели изготовлены и испытаны в строгом соответствии с требованиями
применимых нормативных документов Союза немецких электротехников и германских
промышленных стандартов (DIN). Приборы соответствует требованиям постановления по
безопасности технических устройств. Монтаж приборов следует проводить в соответствии с
данными, приведенными на заводской табличке ПУЭ, техническими правилами и нормами,
относящимися к электрическому подключению и подсоединению водопровода, а также
стандартами VDE 0100 и DIN 1988. Перед выполнением любых работ следует отключить прибор от
сети электропитания.
ВНИМАНИЕ!
Удельное сопротивление водопроводной воды должно быть не менее 1100 Ом см.
Приборы соответствуют следующим директивам ЕЭС:
% "Директива по низковольтному оборудованию" 73/23/EWG от 19.02.1973, включая изменения
директивы 93/68/EWG
% "Директива по электромагнитной совместимости" 89/336/EWG от 03.05.1989, включая изменения
директивы 92/31/EWG

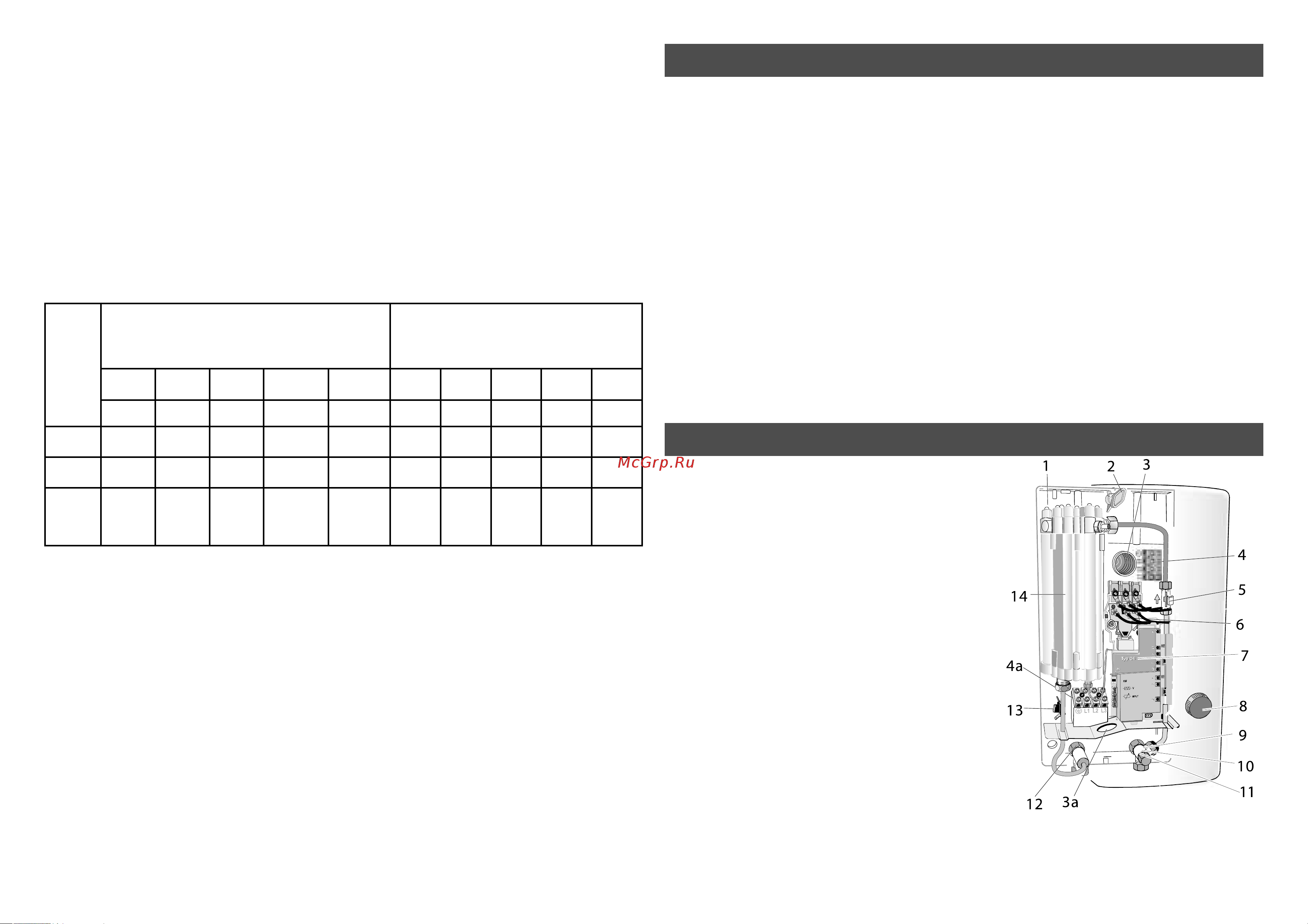

ОПИСАНИЕ КОНСТРУКЦИИ ПРИБОРА
ИСПОЛНЕНИЕ BASIS И PIN CONTROL
ИСПОЛНЕНИЕ BASIS И PIN CONTROL
1 Задняя панель
2 Быстрозажимной фиксатор
3 Отверстие для ввода кабеля сверху
3a Отверстие для ввода кабеля снизу
4 Клеммная колодка для подключения к сети %
электропитания сверху (устанавливается на заводе%
изготовителе)
4a Клеммная колодка для подключения к сети
электропитания снизу (может быть переставлена по
месту монтажа)
5 Датчик расхода
6 Предохранительное реле температуры и давления
7 Блок управления
8 Ручка регулятора температуры
9 Регулятор расхода воды
10 Сетчатый фильтр
11 Патрубок для забора холодной воды
12 Патрубок для отвода нагретой воды
13 Термореле с кнопкой возврата в исходное состояние
14 Узел электронагревателя
4 5
Темпе
ратура
холод
ной
воды,
°C
Расход горячей воды при температуре
40 °С (для ванной или душа)
Расход горячей воды при
температуре 55 °С (для кухонной
мойки)
12 кВт
18 кВт 21 кВт 24 кВт 27 кВт
12 кВт
18 кВт 21 кВт 24 кВт 27 кВт
л/мин л/мин л/мин л/мин л/мин л/мин л/мин л/мин л/мин л/мин
6
4,9
7,6 8,8 10,1 * 11,3 *
3,3
5,3 6,1 7,0 7,8
10
5,5
8,6 * 10,0 * 11,5 * 12,8 *
3,8
5,7 6,7 7,6 8,5
14
6,9
9,3
(8,0 *)
11,6
(9,0 *)
13,2
(10,0 *)
14,7
(10,0 *)
4,1
6,3 7,3 8,4 9,4
