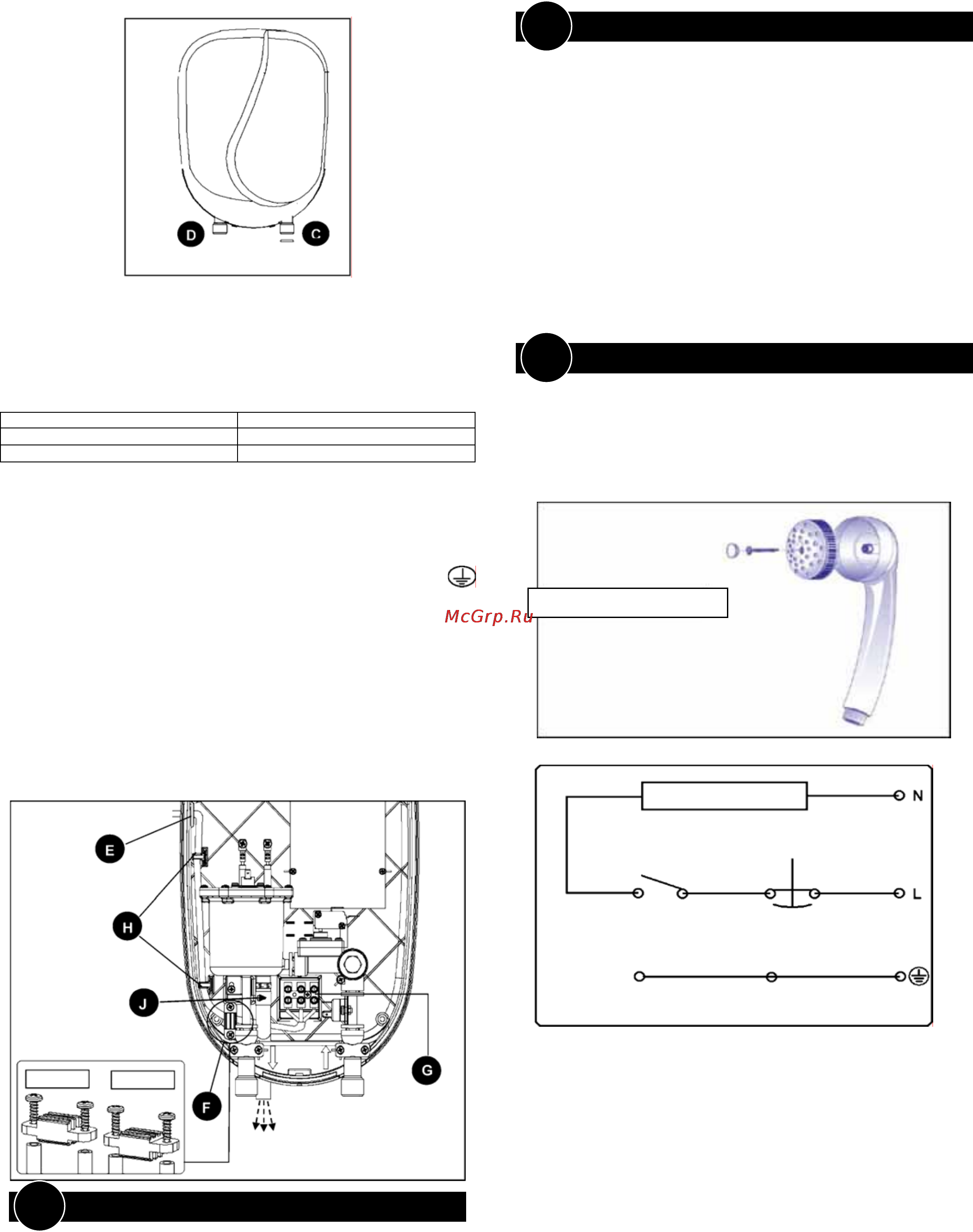

![Ariston Bravo M 7023 U-PV1 [2/2] Использование](/views2/1020437/page2/bg2.png)
Электрическое соединение
Убедитесь в том, что данные на заводской паспортной табличке соот-
ветствуют значениям электрической сети. Установите двухполюсный вы-
ключатель (в комплект поставки не входит) между устройствами и
электрической сетью. Расстояние между размыкающими контактами
выключателя должно составлять на менее 3 мм. Характеристики
выключателя должны соответствовать техническим данным, указанным на
паспортной табличке.
Модель водонагревателя Спецификации
выключателя
5 / 5,5 / 6 кВт — 220 / 230 / 240 В 25 А — 220 / 230 / 240 В
6,4 / 7 / 7,6 кВт — 220 / 230 / 240 В 32 А — 220 / 230 / 240 В
• Вставьте кабель электропитания в специальное отверстие для провода (E),
закрепите кабель в кабельных держателях (H) и прижмите кабельным
зажимом (F).
• Сделайте электрическое соединение на клеммной колодке (G), следующим
образом:
– Фазовый провод (под напряжением) к клемме L;
– Нейтральный (нулевой) провод к клемме N;
– Провод заземления (желто-зеленый) к клемме, маркированной
символом .
• Предостережение! Надежно затяните соединительные клеммы!
• Модели мощностью более 3,3 кВт
Используйте гибкие провода с поперечным сечением 4 мм
2
с полихлорпре-
новым покрытием (например, типа H07 RN-F), с максимальным наружным
диаметром 16 мм.
• После того, как соединение будет готово, затяните кабельный зажим (F) и
убедитесь, что его положение соответствует показанному на рисунке Рис. 4.
Предупреждение: Устройство должно быть заземлено.
Кабель между водонагревателем и выключателем должен быть сплошным,
без каких-либо разъемных соединений. Этот
кабель должен быть
влагостойким. Внутреннее электрическое соединение должно соответствовать
схеме соединений, показанной на задней стороне крышки. Изменение поло-
жения проводов может привести к серьезным повреждениям устройства.
ПЕРВЫЙ ЗАПУСК УСТРОЙСТВА
Замечание: Перед подключением устройства к электрической сети убе-
дитесь в том, что нет протечек труб и соединений.
• Перед подачей электропитания, промойте трубы и наполните устройство
водой.
• Поместите крышку на место и включите главный выключатель (ON).
Теперь водонагреватель готов к использованию.
ИСПОЛЬЗОВАНИЕ
Температура может регулироваться путем изменения скорости потока. Для
этого, используйте клапаны с маркировкой 5.
ПРЕДУПРЕЖДЕНИЕ! Никогда не включайте водонагреватель, если внутри
него может находиться замерзшая вода.
ЗАМЕЧАНИЕ: Изменения давления воды в водопроводе влияет на
скорость потока; это может привести к изменению температуры
подаваемой горячей воды.
Клапан сброса давления
• Часть, маркированная символом J, показанная на Рис. 4, оборудована
устройством сброса давления.
• Когда давление воды становится слишком высоким, клапан сброса
давления срабатывает и происходит сброс воды.
• Водонагреватель является устройством с открытым выпуском воды. Если
во время эксплуатации срабатывает клапан сброса давления, это
свидетельствует о внутреннем засорении или о неправильной
установке. В
таком случае требуется немедленное проведение технического
обслуживания.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
• Перед проведением технического обслуживания, отключите устройство от
электрической сети с помощью двухполюсного выключателя,
смонтированного между водонагревателем и электрической сетью.
• Ручной душ нужно периодически прочищать для предотвращения
образования налета (Рис. 5)
• Необходимо периодически прочищать фильтр внутри клапана, как показано
на Рис. 1 (4), особенно в тех случаях, когда Вы замечаете уменьшение
скорости потока.
Схема соединения
5
6
7
1 РУЧНОЙ РАСПЫЛЯЮЩИЙ ДУШ
НАГРЕВАТЕЛЬНЫЙ ЭЛЕМЕНТ
ТЕРМОСТАТ
ВИНТ
ТЕРМОСТАТА
РЕГУЛЯТОР
Д
АВЛЕНИЯ
СОЕДИНИТЕЛЬНАЯ ПЛАНКА
ДЛЯ ТРУБЫ ВВОДА ВОДЫ
СХЕМА СОЕДИНЕНИЙ SM3–SM3,3 КВТ LC
Рис. 3
Рис. 5
Рис. 4
Более 3,3 кВт
До 3,3 кВт
Клапан сброса
давления
Вода
