5
5. Для определения сопел горелки см. таблицу в разделе
«Технические характеристики — Газ».
Вставьте новые сопла в соответствующие горелки.
После замены сопел выполните проверку герметичности. Для
этого см. раздел «Проверка герметичности».
Настройка или замена регулировочных
винтов горелки, а также регулировка малого
пламени
Регулировочные винты определяют минимальную высоту
пламени горелки.
Подготовка
Закройте подачу газа.
ã=Опасность удара током!
Прервите подачу тока к прибору.
1. Установите все регуляторы мощности на панели управления в
положение «ВЫКЛ».
2. И снимите по одной, сохраняя их в этом положении.
Перенастройка прибора с природного газа
на сжиженный газ
При необходимости перенастройки прибора с природного газа
(NG: G20, G25) (настройка заводом-изготовителем) на
сжиженный газ (LPG: G30, G31):
Для моделей без системы защиты от утечки газа (опция):
Отрегулируйте сопла через левые отверстия.
Отрегулировать газ можно с помощью регулировочных винтов
через отверстия, которые становятся видны после снятия ручек
регуляторов с фронтальной панели. Регулировка
осуществляется с помощью
плоской отвёртки (№ 2), для этого
необходимо завернуть регулировочные винты до упора
(следите за тем, чтобы не повредить кабели).
Для моделей с системы защиты от утечки газа (опция):
Для получения доступа регулировочным винтам нужно снять
фронтальную панель. Для этого сверьтесь с указаниями,
данными в разделе «Снятие панели управления».
После этого следует
завернуть регулировочные винты до упора.
Далее следуйте указаниям, данным в разделе «Установка
панели управления».
Для моделей с газовым духовым шкафом (опция):
Для получения доступа к расположенным под краном
регулировочными винтами нужно снять панель. Для этого
сверьтесь с указаниями, данными в разделе «Снятие панели
управления».
После этого следует завернуть регулировочные винты до
упора.
Далее следуйте указаниям, данным в разделе «Установка
панели управления».
Перенастройка прибора со сжиженного на
природный газ
При необходимости перенастройки прибора со сжиженного
газа (LPG: G30, G31) на природный (NG: G20, G25) или в
случае, если данная перенастройка уже была осуществлена и
требуется обратная перенастройка:
необходимо заменить все регулировочные винты прибора. Для
этого сверьтесь с указаниями, данными в разделе «Снятие
панели управления».
Следуйте указаниям, данным в разделе «Замена
регулировочных винтов».
Далее следуйте указаниям, данным
в разделе «Установка
панели управления».

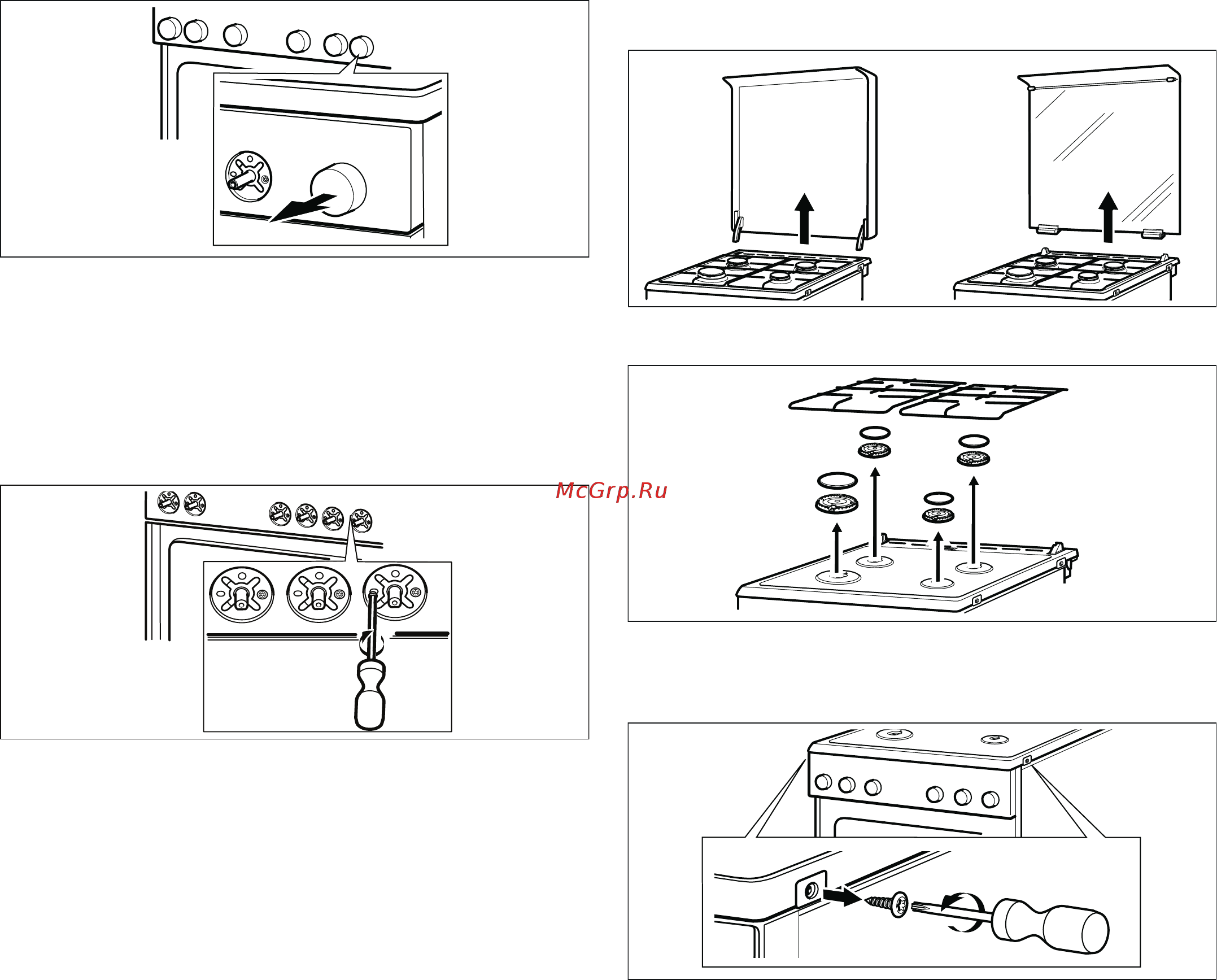

Снятие панели управления
1. При наличии у прибора крышки снимите её. Для этого
возьмитесь за крышку двумя руками с обеих сторон, и
потяните её вверх. Крышка снимется. Следите, чтобы при
этом не выпали петли.
2. Снимите решётку для посуды и детали горелки.
3. Выверните оба винта (T20) с левой и с правой стороны
варочной панели. Не
снимайте пластиковые элементы,
находящиеся под ней.
4. Для моделей с горелкой WOK (опция): Выверните 4 винта
Torx (M4) с горелки WOK.
