Содержание
- Before installing 3
- Changing the gas type 3
- Electric connection fig 5 3
- Gas connection fig 4 3
- Insert and centre the hob 3
- Installation of appliance 3

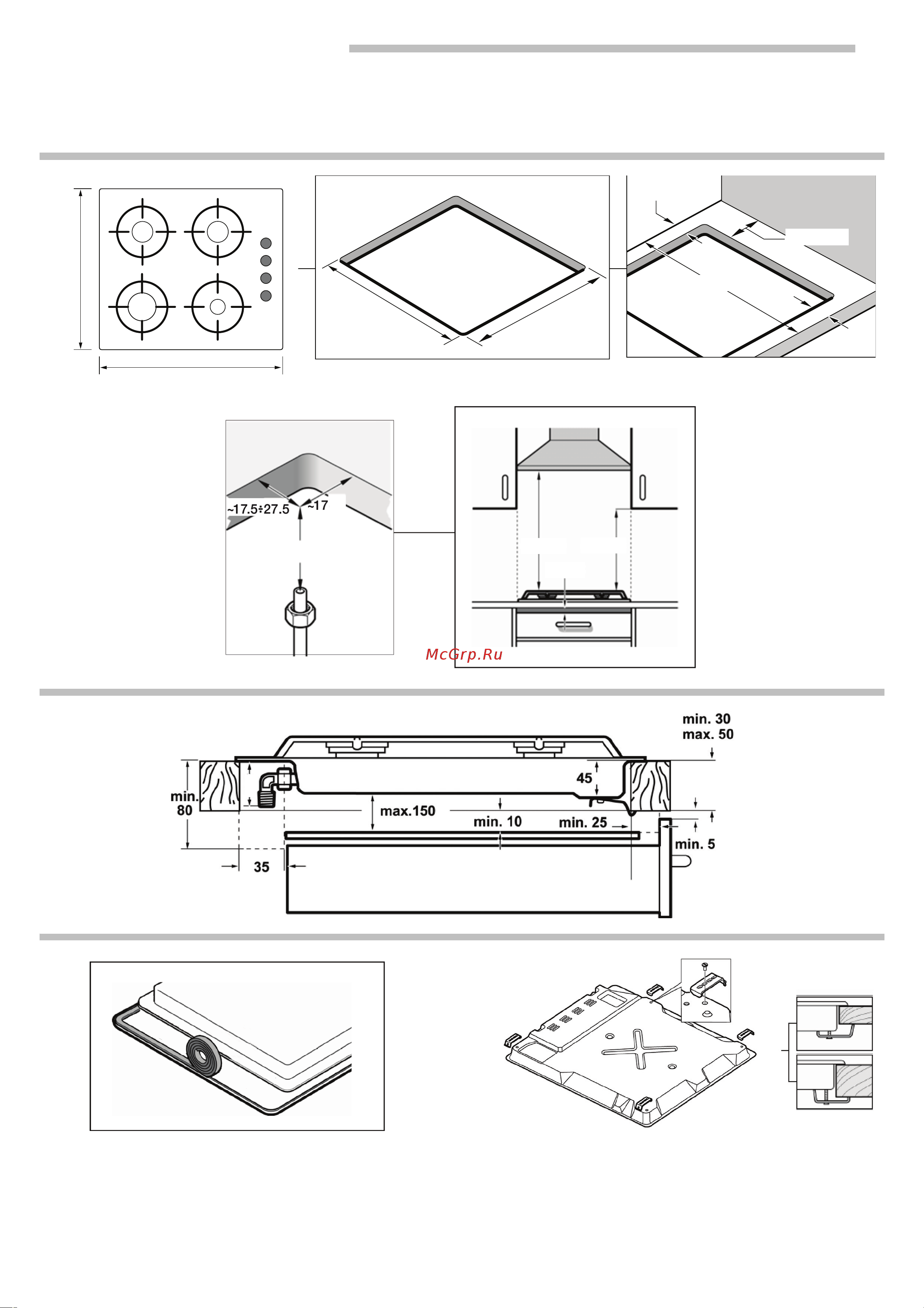

- Preparation of the kitchen unit fig 1 2 3
- Removal of hob 3
- Remove the clips from the accessory bag and screw them into the position indicated so that they can turn freely 3
- Safety precautions 3
- Turn the clips and tighten them fully 3
- Adjust the minimum ring setting by turning the by pass screw using a flat head screwdriver 4
- B adjusting the taps 4
- Change the nozzles using the spanner provided by our technical assistance service code 340847 or 340808 for double flame burners see table ii taking special care to ensure that the nozzle does not fall when it is removed from or fitted to the 4
- Demontaż płyty kuchenki 4
- Instalacja urządzenia 4
- Obrócić uchwyty i docisnąć je do końca 4
- Podłączanie gazu rys 4 4
- Position the diffusers and burner caps on the corresponding rings the pan supports must also be correctly positioned in their fasteners as shown in fig 6a 4
- Przed zainstalowaniem 4
- Przygotowanie mebla rys 1 2 4
- Remove all pan supports burner caps diffusers and control knobs 4
- Remove the control knobs from the taps fig 7 4
- Remove the pan supports burner caps and diffusers 4
- Remove the screws from the burners 4
- Set the control knobs to minimum 4
- To reinstall the appliance proceed in the reverse order to disassembly 4
- Wskazówki dotyczące bezpieczeństwa 4
- Wsunąć płytę kuchenki i ustawić centralnie w wycięciu mebla 4
- Wyjąć uchwyty z torebki z akcesoriami i przykręcić we wskazanym położeniu tak by mogły swobodnie się obracać 4
- B regulacja kurków gazu 5
- Indicaţii referitoare la siguranţă 5
- Podłączanie prądu rys 5 5
- Pregătirea mobilei fig 2 5
- Ustawić wszystkie pokrętła w położeniu minimalnym 5
- W celu ponownego zamontowania formy na tłuszcz należy wykonać czynności demontażu w odwrotnej kolejności 5
- Wyjąć pokrętła z kurków rys 7 5
- Wykręcić śruby z palników 5
- Wymienić dysze za pomocą klucza dostępnego w naszym serwisie technicznym kod produktu 340847 natomiast w przypadku palników o podwójnym wieńcu płomieni kod produktu 340808 patrz tabela ii zwracając szczególną uwagę na to aby nie 5
- Wyregulować płomień minimalny obracając śrubę złączki przejściowej za pomocą śrubokrętu z płaską końcówką 5
- Założyć dyfuzory i nakładki palników na odpowiednich palnikach poza tym należy prawidłowo umieścić ruszty na elementach mocujących rys 6a 5
- Zdjąć ruszty nakładki palnika i dyfuzory 5
- Zdjąć wszystkie ruszty nakładki z palników dyfuzory oraz wyjąć pokrętła 5
- Zmiana rodzaju gazu 5
- Înainte de instalare 5
- B reglarea robinetelor 6
- Conectare la gaz fig 4 6
- Conexiune electrică fig 5 6
- Demontarea plitei de gătit 6
- Eliberaţi şuruburile arzătoarelor 6
- Fixaţi comenzile în poziţia de minim 6
- Instalarea aparatului 6
- Pentru a remonta aparatul procedaţi în sens invers demontării 6
- Poziţionaţi difuzoarele şi capacele arzătoarelor în locaşurile corespunzătoare în plus va trebui să poziţionaţi în mod corect grătarele în elementele lor de susţinere fig 6a 6
- Reglaţi focul la minim rotind şurubul bypass cu ajutorul unei şurubelniţe cu vârf plat 6
- Rotiţi clemele şi strângeţi le până la capăt 6
- Schimbarea tipului de gaz 6
- Schimbaţi injectoarele utilizând cheia disponibilă prin intermediul serviciului nostru tehnic cu codul 340847 pentru arzătoarele cu flacără dublă cod 340808 consultaţi tabelul ii având deosebită grijă să nu se deprindă injectorul 6
- Scoateţi clemele din punga cu accesorii şi înşurubaţi le în poziţia indicată lăsând să se rotească libere 6
- Scoateţi comenzile robinetelor fig 7 6
- Scoateţi grătarele capacele arzătorului şi difuzoarele 6
- Scoateţi toate grătarele capacele arzătoarelor difuzoarele şi comenzile 6
- Încastraţi şi centraţi plita de gătit 6
- Правила техники безопасности 6
- B регулировка кранов 7
- Адаптация к другому виду газа 7
- Возьмите из пакета с принадлежностями зажимы и привинтите их в показанном на рисунке положении так чтобы они могли свободно вращаться 7
- Вставьте варочную панель в подготовленное отверстие и выровняйте ее 7
- Демонтаж варочной панели 7
- Замените жиклеры с помощью ключа имеющегося в продаже в нашем сервисном центре артикул 340847 ключ для конфорки двойного пламени арти 7
- Монтаж прибора 7
- Ослабьте винты крепления горелок 7
- Отрегулируйте минимальную величину пламени повернув байпасный винт с помощью плоской отвертки 7
- Перед началом установки 7
- Подготовка тумбы рис 1 2 7
- Подключение газа рис 4 7
- Подключение к электросети рис 5 7
- Разверните зажимы и туго затяните их 7
- Снимите все решетки крышки горелок рассекатели и ручки управления 7
- Снимите решетки крышки горелок и рассекатели 7
- Снимите ручки кранов рис 7 7
- Установите рассекатели и крышки горелок на соответствующие конфорки также установите решетки на соответствующие опорные элементы р 7
- Установите ручки управления в положение минимального пламени 7
- Чтобы установить рабочую панель на место повторите эти действия в обратном порядке 7
- Alev dağıtıcıları ve brülör kapaklarını ilgili kısımlarına takınız bunun yanı sıra ızgaraları doğru biçimde yuvalarına yerleştirmelisiniz şekil 6a 8
- B vanaların ayarlanması 8
- Cihazın kurulumu 8
- Düz uçlu tornavida ile by pass vidasını çevirerek en düşük alevi ayarlayınız 8
- Elektrikli bağlantı şekil 5 8
- Gaz tipinin değiştirilmesi 8
- Gazlı bağlantı şekil 4 8
- Güvenlik önerileri 8
- Izgaraları brülör kapaklarını ve alev dağıtıcıları çıkarınız 8
- Kumanda düğmelerini minimum konumuna getiriniz 8
- Kurulumdan önce 8
- Kıskaçları aksesuar çantasından çıkarınız ve rahatça dönebilmelerini sağlayarak belirtilen pozisyonda vidalayınız 8
- Kıskaçları döndürünüz ve sıkıca vidalayınız 8
- Mobilyanın hazırlanması şekil 1 2 8
- Pişirme tezgahının sökülmesi 8
- Teknik servisimizden 340847 kod numarası ile temin edilebilecek olan anahtarı kullanarak brülör uçlarını değiştiriniz çift alevli brülörler için kod numarası 340808 bkz tablo ii brülöre takarken veya çıkarırken brülör ucun 8
- Vanaların kumanda düğmelerini çıkartınız şekil 7 8
- Yerleştiriniz ve pişirme tezgahını ortalayınız 8
- Ô montaj kılavuzu 8
- Brülörlerin vidalarını çıkarınız 9
- By pass vidaya erişim bulunmazsa pişirme tezgahının geri kalan kısmına bir vida sistemi ile bağlı olan yağ sıçrama aparatını sökünüz çıkarmak için aşağıdaki yolu izleyiniz 9
- Tüm brülör kapaklarını ızgaraları ve kumanda düğmelerini sökünüz 9
- Yağ sıçratma aparatını tekrar takmak için sökme işlemlerinin tersi bir sırayla devam ediniz 9
- Yağ sıçratma aparatını tekrar takmak için sökme işlemlerinin tersi bir sırayla devam ediniz sızdırma olmadığından emin olmak için tüm contaların takılı olması gerekmektedir bu gereçler cihazın doğru çalışması ve içerisine sıvı ya da kirin girmemesi açısından önemlidir vana milini asla sökmeyiniz şekil 8 arıza halinde vanayı komple değiştiriniz dikkat son olarak yeni gaz tipini gösteren etiketi özellikler tablosunun yanına yapıştırınız 9
- Витягніть затискачі з пакету з додатковим приладдям і закрутіть їх у вказаному положенні так щоб вони вільно оберталися 9
- Демонтаж варильної панелі 9
- Замініть форсунки за допомогою ключа який можна придбати в нашому сервісному центрі з артикулом 340847 для подвійних конфорок використ 9
- Зніміть решітки кришки конфорок та розсікачі 9
- Перед початком монтажу 9
- Переналаштування на інший тип газу 9
- Правила техніки безпеки 9
- Підготовка шафи мал 1 2 9
- Підключення до електромережі мал 5 9
- Підключення до системи газопостачання мал 4 9
- Розверніть затискачі та закрутіть їх до кінця 9
- Установка приладу 9
- Установіть та відцентруйте варильну панель 9
- B регулювання кранів 10
- Встановіть розсікачі і кришки конфорок на належні місця треба правильно встановити решітки у відповідні елементи кріплення мал 6a 10
- Відрегулюйте мінімальний розмір полум я повертаючи регулювальний гвинт за допомогою викрутки з пласким кінцем 10
- Зніміть всі кришки конфорок решітки та ручки управління 10
- Зніміть ручки управління з кранів мал 7 10
- Поверніть ручки управління в мінімальне положення 10
- Послабте гвинти конфорок 10
- Щоб встановити верхню поверхню варильної панелі на місце виконайте описані вище дії у зворотному порядку 10
