Bosch DHI 665 V [14/19] Подготовка настенного шкафа

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

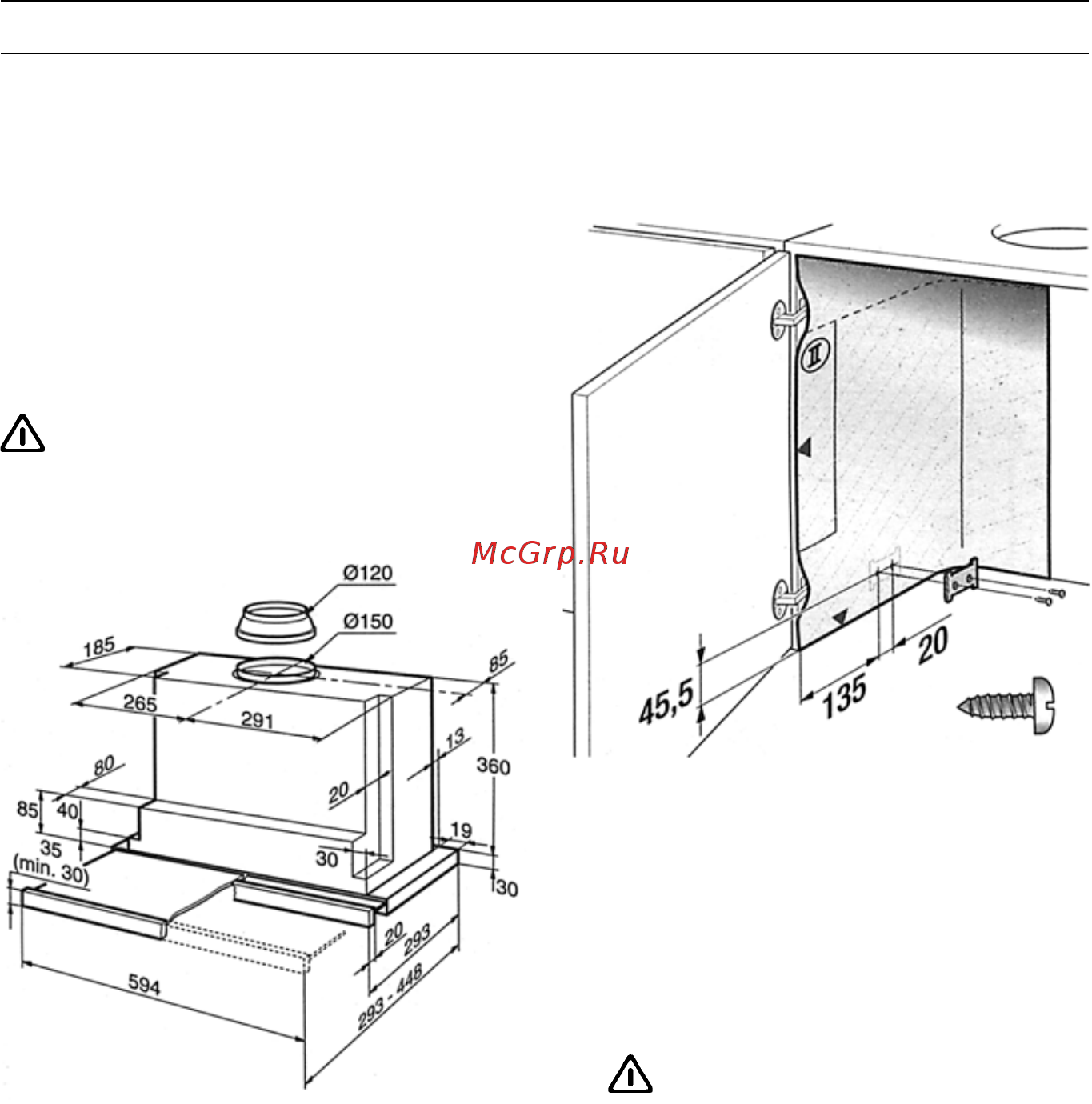

Эта вытяжка предусмотрена для встраива

ния в настенный шкаф следующих размеров:

ширина: 600 мм,

глубина: 293350 мм,

высота: не менее 435 мм.

При глубине шкафа более 293 мм вытяж

ку можно сдвинуть назад для того, чтобы ус

тановить перед вытяжкой, например, полоч

ку для приправ.

Для этого сдвиньте шаблон

ΙΙΙΙ

ΙΙ назад на соот

ветствующее расстояние.

Должна быть обеспечена устойчивость

шкафа во время и после монтажа. Даже если

вытяжка встраивается в крайний шкаф ку

хонной стенки.

1. Отметьте на внутренней стенке шкафа

справа и слева по две точки крепления и

шилом проделайте в этих точках отвер

стия.

Подготовка настенного шкафа

Затем просверлите в этих местах отвер

стия диаметром 2 мм и максимальной

глубиной 10 мм.

Для разметки крепежных отверстий ис

пользуйте прилагаемый шаблон

ΙΙΙΙ

ΙΙ.

2. Привинтите обе фиксирующие пласти

ны.

3. Навесьте на шкаф дверь и выровняйте

ее.

Обратите внимание на минималь

ное расстояние между вытяжкой и ва

рочной панелью! Рис. 1.
