Крепление соединений труб
Указание: Если используется труба из алюминия, тогда место
присоединения необходимо предварительно сгладить.
Вытяжная труба Ø150мм (рекомендуемая величина)
Вытяжная труба крепится непосредственно к воздушному
патрубку и соединение соответствующим образом изолируется.
Вытяжная труба Ø120мм
1.Переходной патрубок крепится непосредственно
квоздушному патрубку.
2.Вытяжная труба крепится к переходному патрубку.
3.Оба места соединения соответствующим образом
изолируются.
Электрическое подключение
ã=Опасность поражения электрическим током!
из-за повреждения сетевого шнура. Сетевой шнур нельзя
сгибать и зажимать при установке.
Необходимые для электроподключения характеристики Вы
найдете на типовой табличке внутри бытового прибора, сняв
металлический жироулавливающий фильтр.
Длина соединительного кабеля: ок.1,30м
Этот бытовой прибор отвечает требованиям Правил ЕС
по подавлению радиопомех.
Этот прибор разрешается подключать только к установленной
согласно предписаниям розетке
с защитным контактом.
Розетку с защитным контактом желательно расположить
по возможности позади обшивки вытяжной трубы.
■ Розетка с защитным контактом должна подключаться
кэлектросети через собственный контур тока.
■ Если по завершении монтажа вытяжки розетка с защитным
контактом оказалась в недоступном месте, то в этом случае
необходимо установить разъединительное устройство,
как при стационарном подключении.
Вслучае стационарного подключения монтаж требует наличия
разъединительных устройств ввиде переключателей
с зазорами между контактами более 3 мм и отключением всех
полюсов (линейные защитные автоматы, предохранители
и контакторы). Стационарное подключение выполняется только
квалифицированным специалистом-электриком.

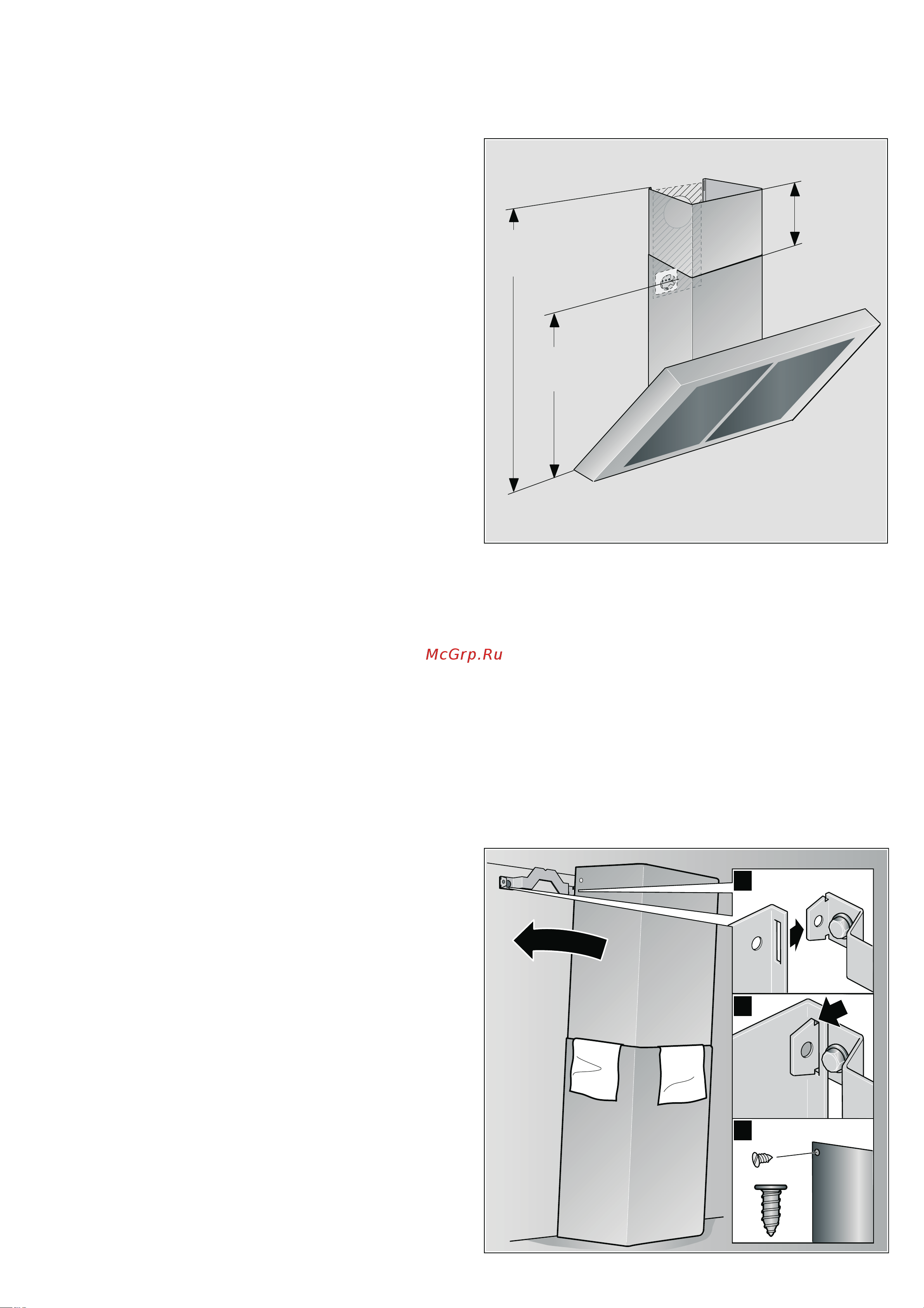

Монтаж обшивки вытяжной трубы
ã=Опасность травм!
Cо стороны острых кромок при установке. При установке
прибора всегда надевайте защитные перчатки.
1.Разъедините секции обшивки вытяжной трубы.
Снимите для этого липкую ленту.
2.Снимите защитную пленку с обеих обшивок вытяжной трубы.
3.Вставьте обе обшивки вытяжной трубы друг в друга.
Указания
■ Чтобы избежать царапин, положите на край наружной
обшивки для защиты от царапин бумагу.
– Прорези во внутренней обшивке должны быть направлены
вниз.
4.Обшивки вытяжной трубы установите на вытяжке.
5.Поднимите внутреннюю обшивку вверх иповесьте
на крепежном уголке слева исправа.
¨
6.Зафиксируйте обшивку, опустив вниз. ©
7.Привинтите обшивку при помощи 2 винтов сбоку
ккрепежному уголку.
ª
PLQ
PP
PLQ
PP
PLQPP
PD[PP
$
%
&
