8
Монтаж
Размеры трубы
Указание: В случае рекламаций, относящихся к прокладке
трубы, изготовитель прибора не несет ответственность по
гарантии.
■ Прибор достигает своей оптимальной мощности при
использовании короткой и прямолинейной трубы вытяжной
вентиляцпии максимального диаметра.
■ В результате использования длинной вытяжной трубы с
неровной поверхностью, множеством изгибов, или с
диаметром менее 150 мм, не обеспечивается оптимальная
производительность вытяжки и повышается уровень шума
вентиляции.
■ Трубы или шланги, используемые для прокладки
внетиляционных каналов, должны быть изготовлены из
негорючего материала.
Круглые трубы
Рекомендуемый внутренний диаметр трубы 150 мм, однако не
менее 120 мм.
Плоские каналы
Внутренее сечение канала должно соответствовать
рекомендуемому диаметру круглой трубы.
при Ø 150 мм прибл. 177 см
2
при Ø 120 мм прибл. 113 см
2
■ Плоские каналы не должны иметь острых сгибов.
■ Для труб другого диаметра необходимо использовать
уплотнительные ленты.
Проверка стены
■ Стена должна быть ровной, вертикальной и обладать
достаточной прочностью.
■ Глубина высверленных отверстий должна соответствовать
длине винтов. Дюбели должны обеспечивать надежную
фиксацию.
■ Входящие вкомплект поставки винты идюбели рассчитаны
на массивную кирпичную кладку. Для стен другой
конструкции (напр., из гипсокартона, пористого бетона,
кирпича из поротона) необходимо использовать
соответственно другие, подходящие средства крепления.
■ Макс. вес вытяжки – 40 кг.

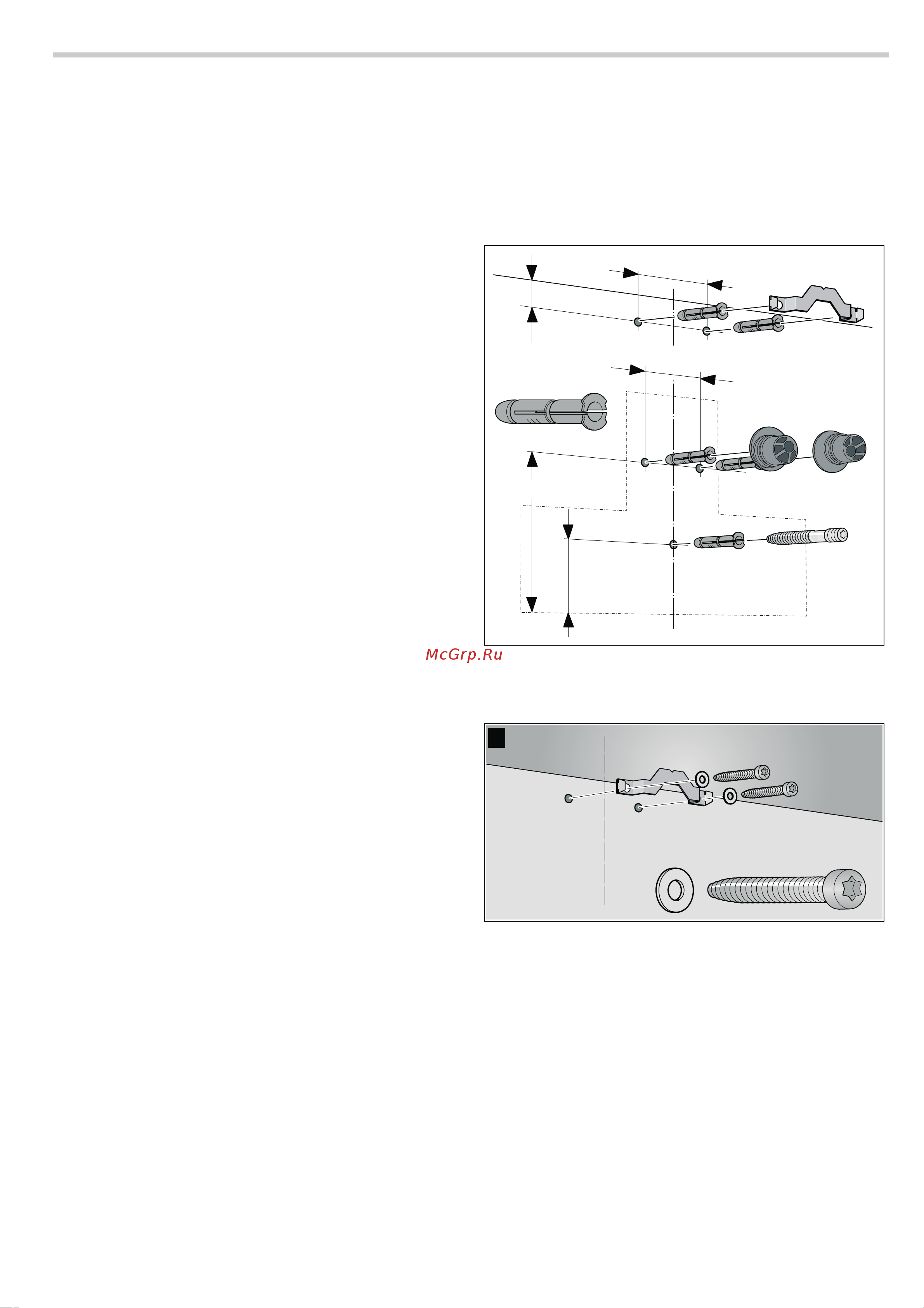

Подготовка монтажа
1.Начертите на стене вертикальную осевую линию от потолка
до нижнего края вытяжки.
2.Обозначьте на стене точки для крепления винтов иконтур
участка подвешивания вытяжки.
3.Просверлите 5 отверстий Ø8мм и глубиной 80 мм для
креплений ивдавите дюбели заподлицо со стеной.
Монтаж. 1.Привинтите крепежные уголки обшивки
вытяжной трубы.
¨.
[
PP
PP
PP
PP
PP
[
$
