10
Кріплення з’єднань труб
Вказівка: В разі застосування труби із алюмінію місце
з’єднання слід попередньо згладити.
Витяжна труба Ø150мм (рекомендований діаметр)
Витяжну трубу приєднайте безпосередньо до повітряного
патрубка і герметично ущільніть місце з’єднання.
Витяжна труба Ø 120 мм
1.Перехідний штуцер приєднайте безпосередньо до
повітряного патрубка.
2.Витяжну трубу приєднайте до перехідного штуцера.
3.Герметично ущільніть належним чином обидва місця
з’єднання.
Електричне підключення
ã=Небезпека удару струмом!
врезультаті пошкодження шнура живлення. Шнур живлення при
установці не згинати іне затискати.
Необхідні дані для підключення до електромережі зазначені на
заводській табличці з технічними характеристиками всередині
витяжки – для цього зніміть металевий жиропоглинаючий
фільтр.
Довжина шнура живлення: прибл.1,30м
Цей побутовий прилад Правилам ЄС щодо захисту від
радіоперешкод.
Цей прилад дозволяється підключати лише до установленої
у
відповідності із чинними приписаннями розетки із захисним
контактом.
Розетку із захисним контактом бажано розмістити поза
обшивкою витяжної труби.
■ Розетка із захисним контактом повинна підключатися
до електромережі через власний контур струму.
■ Якщо після закінчення монтажу витяжки розетка із захисним
контактом опинилася в недоступному місці, то втакому
випадку необхідно установити роз’єднувач як при
стаціонарному підключенні.
При необхідності в стаціонарному підключенні необхідна
установка роз’єднувального вимикача (лінійні захисні автомати,
запобіжники і контактори) із зазорами між контактами мін. 3 мм
і відключенням всіх полюсів. Стаціонарне підключення
проводиться лише
кваліфікованим електриком.

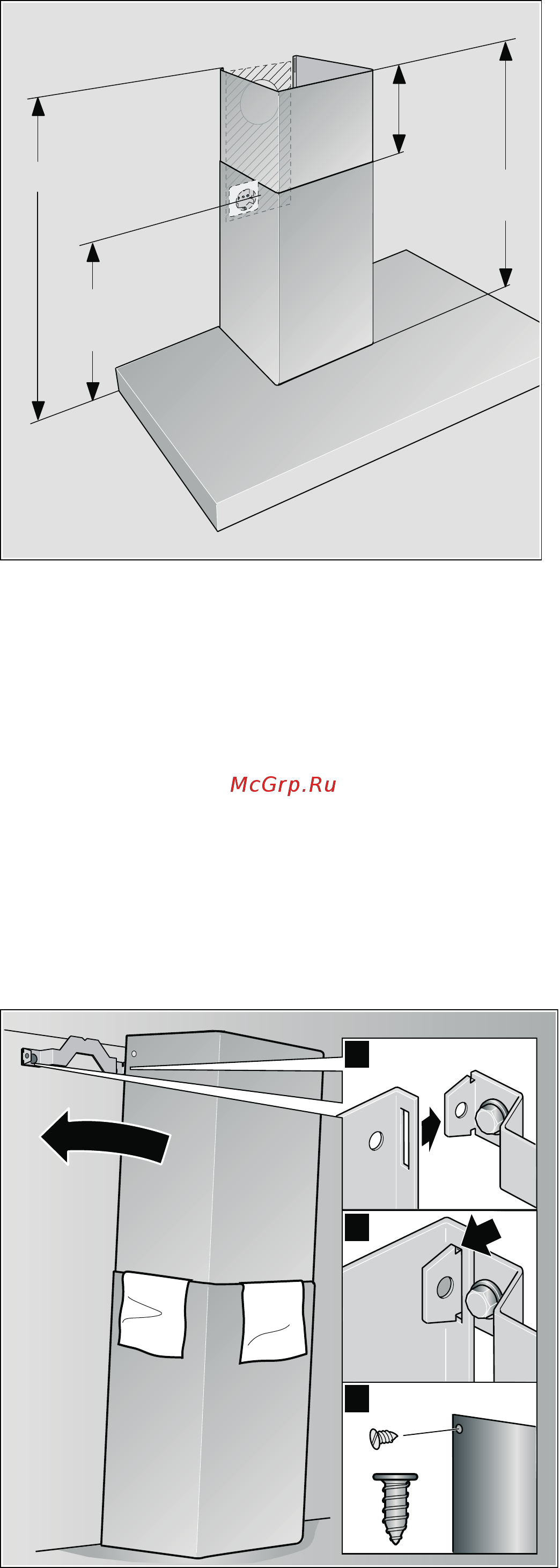

Монтаж обшивки витяжної труби
ã=Небезпека травмувань!
від гострих країв під час установки. Під час установки приладу
слід завжди надівати захисні рукавиці.
1.Роз’єднайте секції обшивки витяжної труби.
Для цього зніміть липку стрічку
2.Зніміть захисні плівки зобох секцій обшивки витяжної труби.
3.Вставте секції обшивки витяжної труби одна водну.
Вказівки
■ Щоб запобігти подряпинам під час вставляння секцій
обшивки одна водну, покладіть для захисту від подряпин
папір на краї зовнішньої обшивки.
– Прорізі у внутрішній обшивці повинні бути направлені
донизу.
4.Обшивки витяжної труби установіть на витяжці.
5.Внутрішню обшивку підніміть доверху іпідвісьте ліворуч і
праворуч на кріпильному косинцю.
¨
6.Опустіть обшивку вниз для фіксації. ©
7.Пригвинтіть обшивку за допомогою 2 гвинтів з боків
до кріпильного косинця.
ª
PLQ
PP
PLQ
PP
PLQ
PP
PD[PP
$
%
&
