Зверніться обов’язково за порадою до компетентної організації
для чистки труб, яка враховуючи всю вентиляційну систему
будівлі в цілому, запропонує Вам відповідне вирішення для
вентиляції.
Якщо витяжка працює виключно врежимі рециркуляції повітря,
то експлуатація можлива без будь-яких обмежень.
ã=Небезпека пожежі!
внаслідок розлітання іскор. Прилад можна установити над
топкою для твердого палива (напр., дрова чи вугілля) за умови
наявності суцільного незнімного покриття.
При установці слід дотримуватися чинних будівельних норм в
актуальній редакції івимог місцевих організацій електро-
і газопостачання.
ã=Небезпека удару струмом!
врезультаті пошкодження шнура живлення. Шнур живлення при
установці не згинати іне затискати.
ã=Небезпека травмувань!
від гострих країв під час установки. Під час установки приладу
слід завжди надівати захисні рукавиці.
ã=Небезпека травмувань!
від падіння приладу. Всі стопорні гвинти ізапобіжні ковпачки
повинні бути міцно зафіксованими.
Установка
Розміри труб
Вказівка: Виробник не несе відповідальності за дефекти, які
виникли врезультаті неправильного планування і прокладки
трубопроводу.
■ Для забезпечення оптимальної потужності витяжки слід
використовувати коротку пряму витяжну трубу якомога
більшого діаметру.
■ Використання довгих витяжних труб із шорсткою поверхнею,
з багатьма вигинами ідіаметром менше 150 мм, не дозволить
досягти оптимальної потужності витяжки іпідвищить шумність
вентилятора.
■ Для прокладки повітроводів для відводу витяжного повітря
дозволяється використовувати труби (вт.ч. м’які труби) лише
із негорючого матеріалу.
Круглі труби
Рекомендується внутрішній діаметр шириною 150 мм, однак, не
менше 120 мм.
Плоскі канали
Внутрішній перетин повинен відповідати діаметру круглих труб.
Ø150мм прибл. 177 см
2
Ø120мм прибл. 113 см
2
■ Плоскі канали не повинні вигинатися під гострими кутами.
■ При розбіжних діаметрах труб застосовуйте ущільнювальні
стрічки.
Перевірка стіни
■ Стіна повинна бути рівною, вертикальною і володіти
достатньою несучою здатністю.
■ Глибина висвердлених отворів повинні відповідати довжині
гвинтів. Забезпечте стійку фіксацію дюбелів.
■ Гвинти і дюбелі вкомплекті поставки розраховані на масивну
цегляну кладку. Для стін іншої конструкції (напр., із
гіпсокартону, пористого бетону, цегли із поротону) слід
застосовувати відповідно інші, придані засоби кріплення.
■ Макс. вага витяжки становить 40 кг.
Підготовка установки

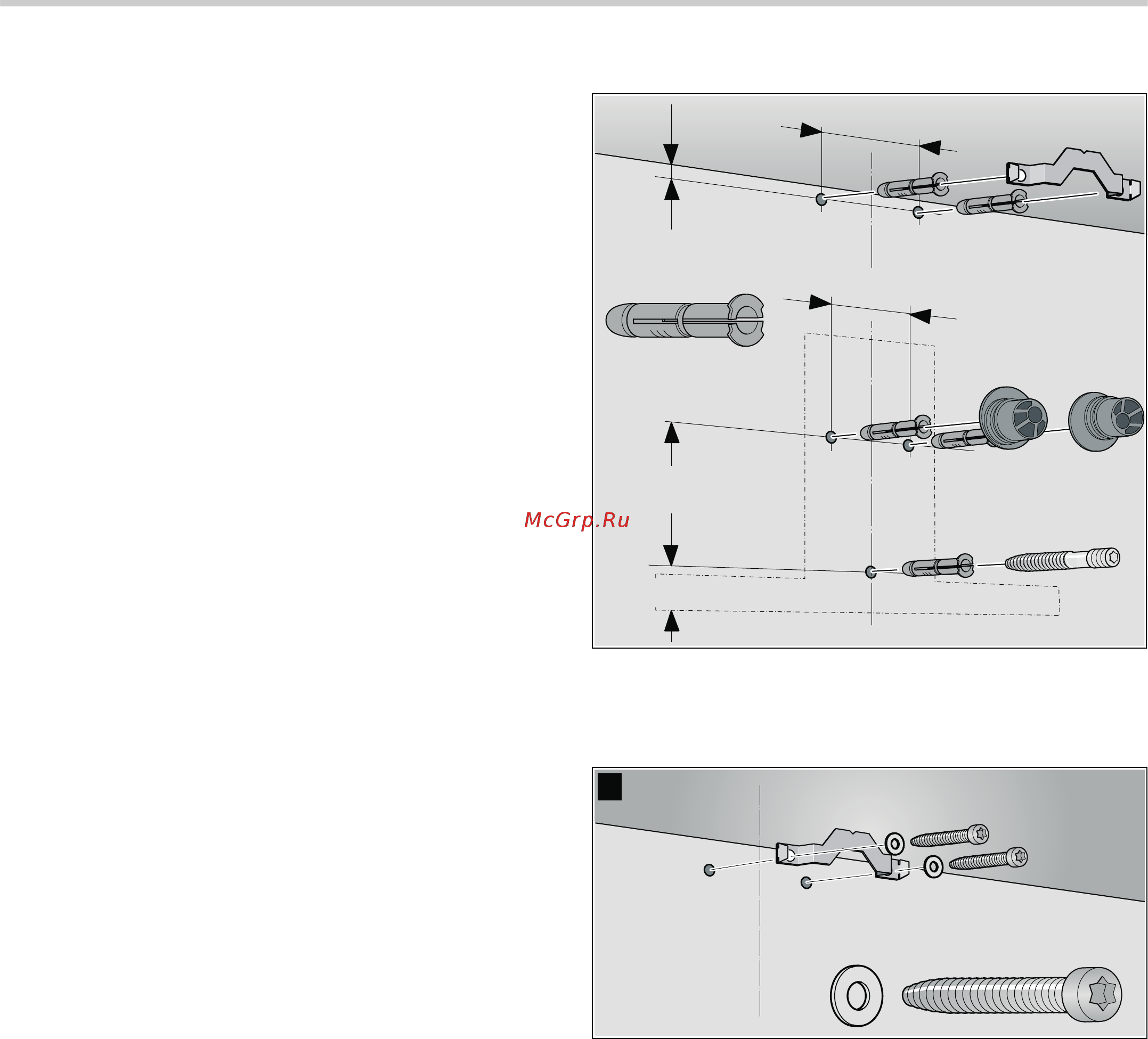

1.Накресліть на стіні вертикальну осьову лінію від стелі
до нижнього краю витяжки.
2.Позначте на стіні місця кріплення гвинтів іконтур ділянки
навішування витяжки.
3.Просвердліть 5 отворів Ø8мм і глибиною 80 мм для
кріплень івдавіть дюбелі урівень зі стіною.
Установка
1.Пригвинтіть кріпильний косинець для обшивки витяжної труби.
¨
[
PP
PP
PP
PP
PP
[
$
