Установка
P
УССКИЙ - 17
Начало работы
Установка

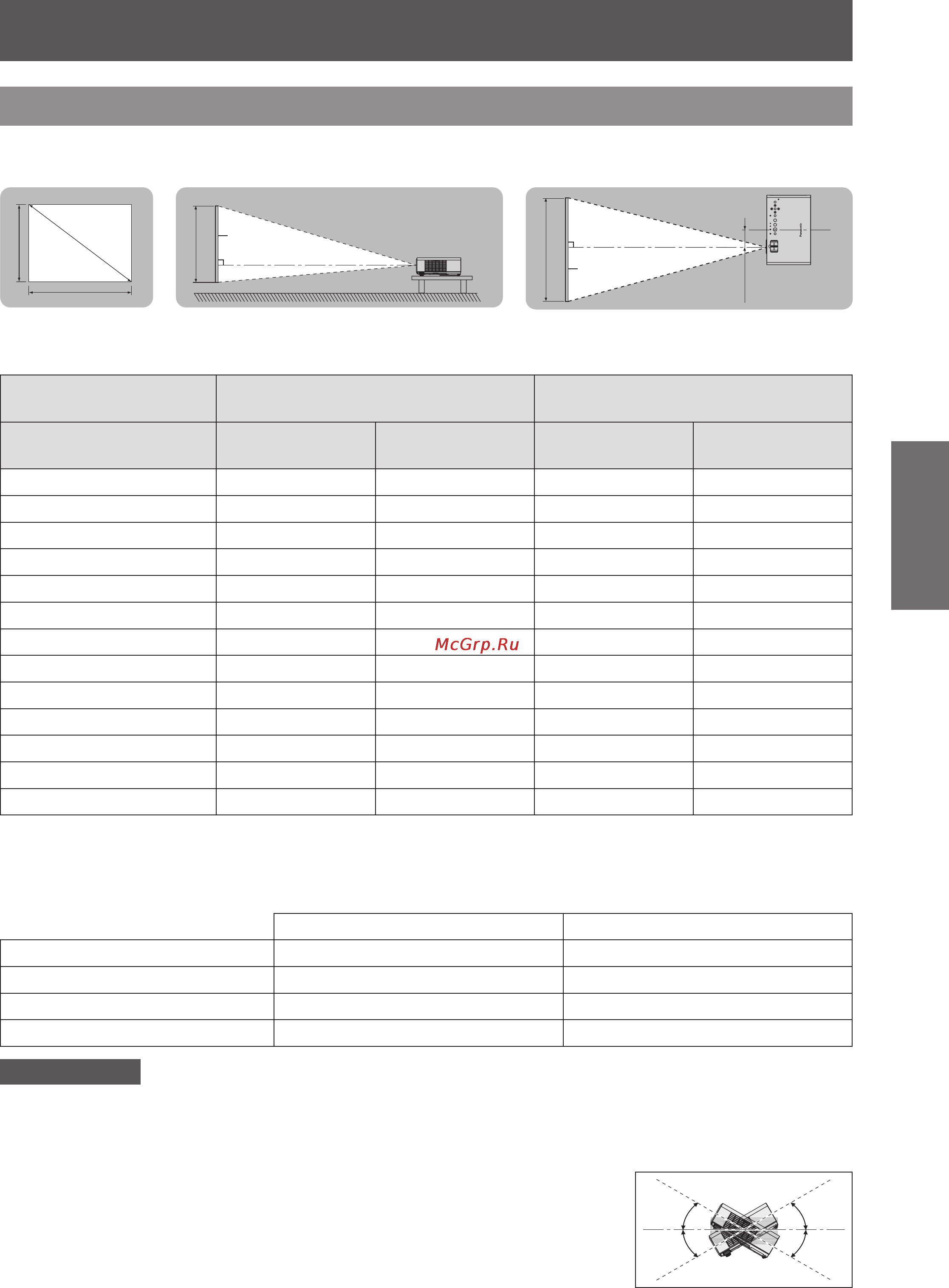

Размер экрана и расстояние показа
Вы можете настроить размер проецируемого изображения с помощью линзы с 1,2-кратным увеличением.
Рассчитайте и определите расстояние до экрана следующим образом.
SD
SW
SH
L (LW/LT)
SH
88,6 мм
L (LW/LT)
SW
Проецируемое изображение
Экран
Экран
(Все представленные ниже величины являются приблизительными и могут слегка отличаться от
действительных величин.)
Размер проецируемого
изображения
При формате изображения 4:3 При формате изображения 16:9
Размер экрана
(диагональ) (SD)
Минимальное
расстояние (LW)
Максимальное
расстояние (LT)
Минимальное
расстояние (LW)
Максимальное
расстояние (LT)
0,84 м (33") — 1,1 м (3' 7") — 1,2 м (3' 11")
1,02 м (40") 1,1 м (3' 7") 1,4 м (4' 7") 1,3 м (4' 3") 1,5 м (4' 11")
1,27 м (50") 1,4 м (4' 7") 1,7 м (5' 6") 1,6 м (5' 3") 1,9 м (6' 2")
1,52 м (60") 1,7 м (5' 6") 2,1 м (6' 10") 1,9 м (6' 2") 2,3 м (7' 6")
1,78 м (70") 2,0 м (6' 6") 2,4 м (7' 10") 2,2 м (7' 2") 2,6 м (8' 6")
2,03 м (80") 2,3 м (7' 6") 2,8 м (9' 2") 2,5 м (8' 2") 3,0 м (9' 10")
2,29 м (90") 2,6 м (8' 6") 3,1 м (10' 2") 2,8 м (9' 2") 3,4 м (11' 1")
2,54 м (100") 2,9 м (9' 6") 3,5 м (11' 5") 3,2 м (10' 6") 3,8 м (12' 5")
3,05 м (120") 3,5 м (11' 5") 4,2 м (13' 9") 3,8 м (12' 5") 4,6 м (15' 1")
3,81 м (150") 4,3 м (14' 1") 5,2 м (17' 0") 4,7 м (15' 5") 5,7 м (18' 8")
5,08 м (200") 5,8 м (19' 0") 7,0 м (22' 11") 6,3 м (20' 8") 7,6 м (24' 11")
6,35 м (250") 7,3 м (23' 11") 8,7 м (28' 6") 7,9 м (25' 11") 9,5 м (31' 2")
7,62 м (300") 8,7 м (28' 6") 10,5 м (34' 5") 9,5 м (31' 2") 11,4 м (37' 4")
Вы можете более точно рассчитать размер экрана, исходя из его диагонали.
Приведённые выше результаты являются приблизительными и могут слегка отличаться от действительных
величин.
При диагональном размере проецируемого изображения,
При формате изображения 4:3 При формате изображения 16:9
Высота экрана (SH) = SD (м) × 0,0152 = SD (м) × 0,0125
Ширина экрана (SW) = SD (м) × 0,0203 = SD (м) × 0,0221
Минимальное расстояние (LW) = 0,0292 × SD (м)
-
0,036 = 0,0318 × SD (м)
-
0,022
Mаксимальное расстояние (LT) = 0,0351 × SD (м)
-
0,044 = 0,0383 × SD (м)
-
0,046
ПРИМЕЧАНИЕ
z
Для достижения наилучшего качества изображения устанавливайте экран в таком месте, где на него не
попадает прямой солнечный или электрический свет. Задерните шторы или жалюзи, чтобы закрыть свет,
и выключите электрические светильники.
Не поворачивайте проектор вокруг оси излучения, так как это может вызвать его поломку.
z
Вы можете наклонить проектор примерно на ±30° вертикально и на ±10°
горизонтально.
Слишком сильный наклон приведёт к быстрому износу компонентов.
Не блокируйте вентиляционные отверстия и не помещайте ничего на
z
расстоянии 50 см от них, так как это может вызвать поломку устройства.
+30°
-
30°
