Техническая информация
P
УССКИЙ - 55
Приложение

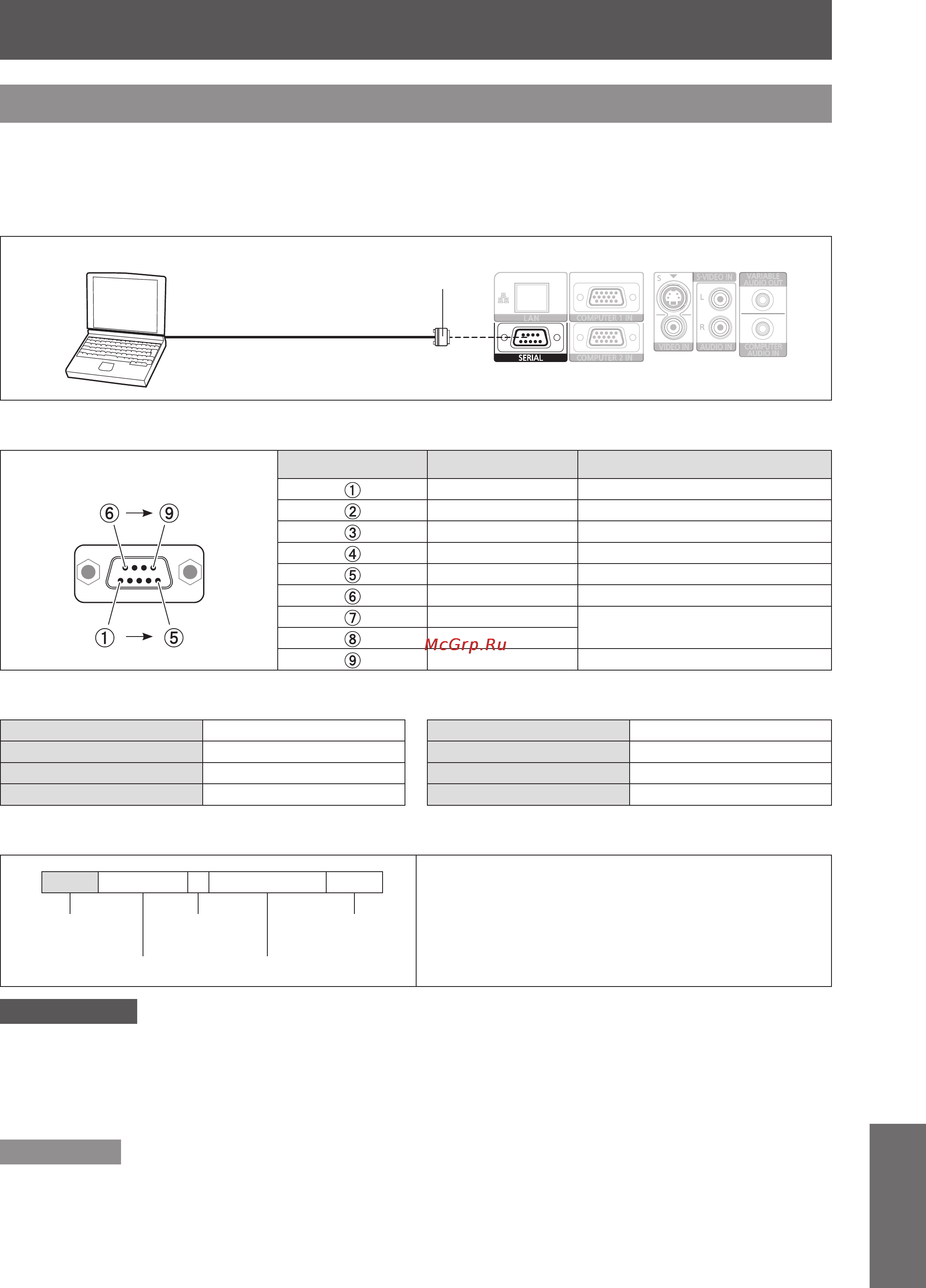

Серийный вход
Последовательный порт, расположенный на панели входов проектора, соответствует характеристике
интерфейса RS-232C, так что проектор может управляться с персонального компьютера, подсоединённого
к этому входу.
Соединение
J
Компьютер
D-Sub 9-штыревой (штекер)
Последовательный разъём (женский)
Назначение выводов и названия сигналов
J
No. вывода
Название сигнала
Содержание
Нет соединения
TXD Переданные данные
RXD Полученные данные
Нет соединения
GND Заземление
Нет соединения
RTS
Внутреннее соединение
CTS
Нет соединения
Установки передачи
J
Интерфейс RS-232C Длина слова 8 битов
Способ синхронизации Асинхронный Стоп бит 1 бит
Тактовая частота 9 600 бит/сек X параметр Отсутствует
Проверка на чётность Отсутствует S параметр Отсутствует
Основной формат
J
STX Команда : Параметр ETX
Начальный
байт (02 h)
1 байта
3 байта 1 байта - 4 байта
Конечный
(03 h)
Получаемые с компьютера данные состоят из STX,
команды, параметрa и ETX.
Вы можете вставить нужный параметр.
ПРИМЕЧАНИЕ
Данный проектор не может принимать команды в течение 10 секунд после включения лампы.
z
Подождите 10 секунд, прежде чем отправить команду.
При отправлении нескольких команд проверяйте получение ответа с проектора на первую команду,
z
прежде чем отправить следующую.
Если нужно отправить команду, не требующую параметров, двоеточие (:) не требуется.
z
Примечания
Если с персонального компьютера отправлена неправильная команда, то с проектора на компьютер
z
будет отправлена команда ER401.
