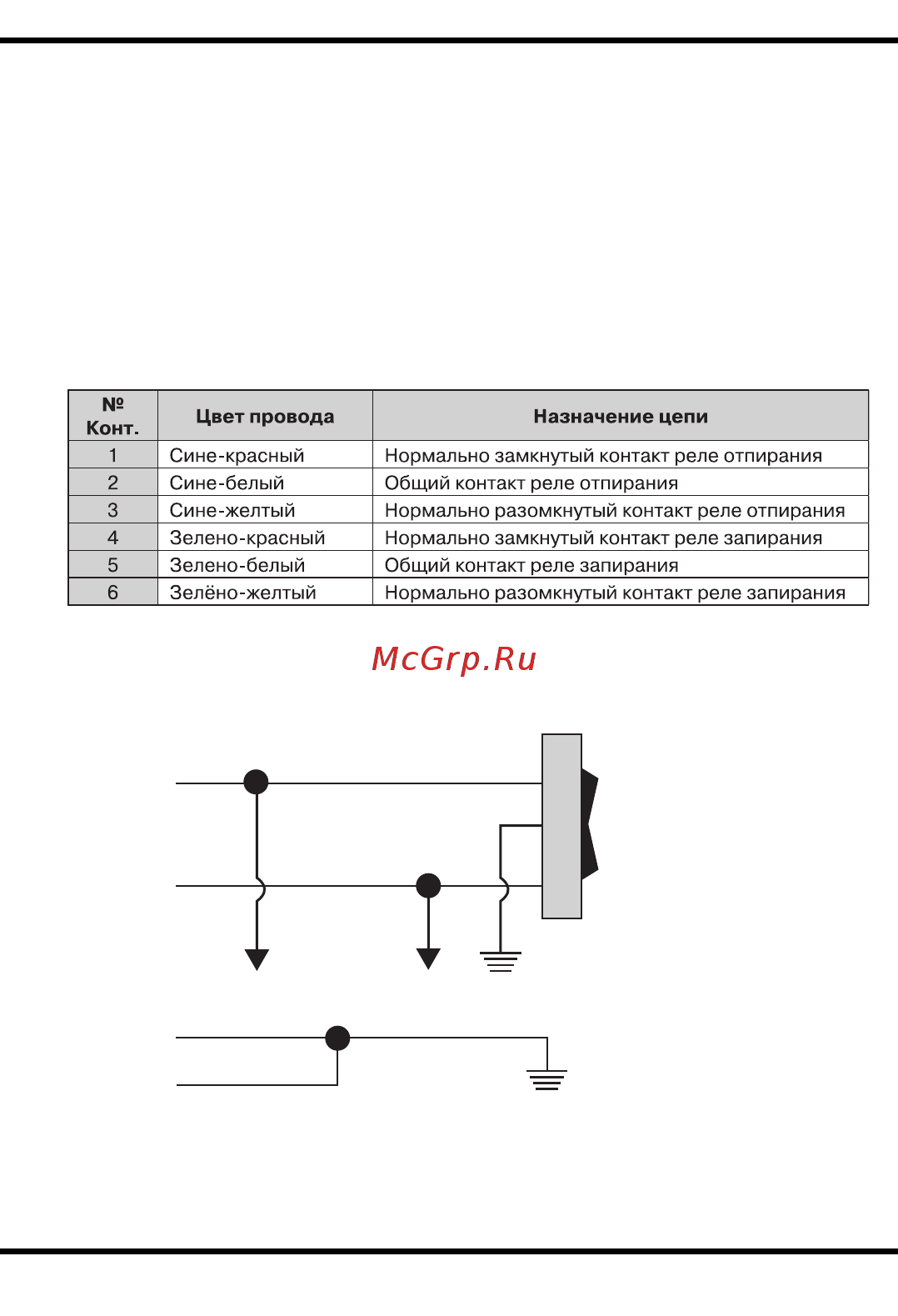

6ти контактный, белый разъём,
управление центральным замком
Синекрасный, Синебелый, Синежелтый, Зеленокрасный,
Зеленобелый, Зелёножелтый провода – управление централи
зованным запиранием дверей автомобиля.
Расположение проводовв разъёме
управления центральным замком и их назначение
автомобильная охранная система руководство по установке
11
MYSTERY MX203
зеленый / белый
3-проводная система центрального замка
с управлением по минусу
зеленый / желтый
синий / желтый
синий / белый
штатная
кнопка
запирание отпирание
