Mystery MX-203 [12/24] Mystery mx 203
![Mystery MX-203 [12/24] Mystery mx 203](/views2/1204934/page12/bgc.png)
зеленый / белый

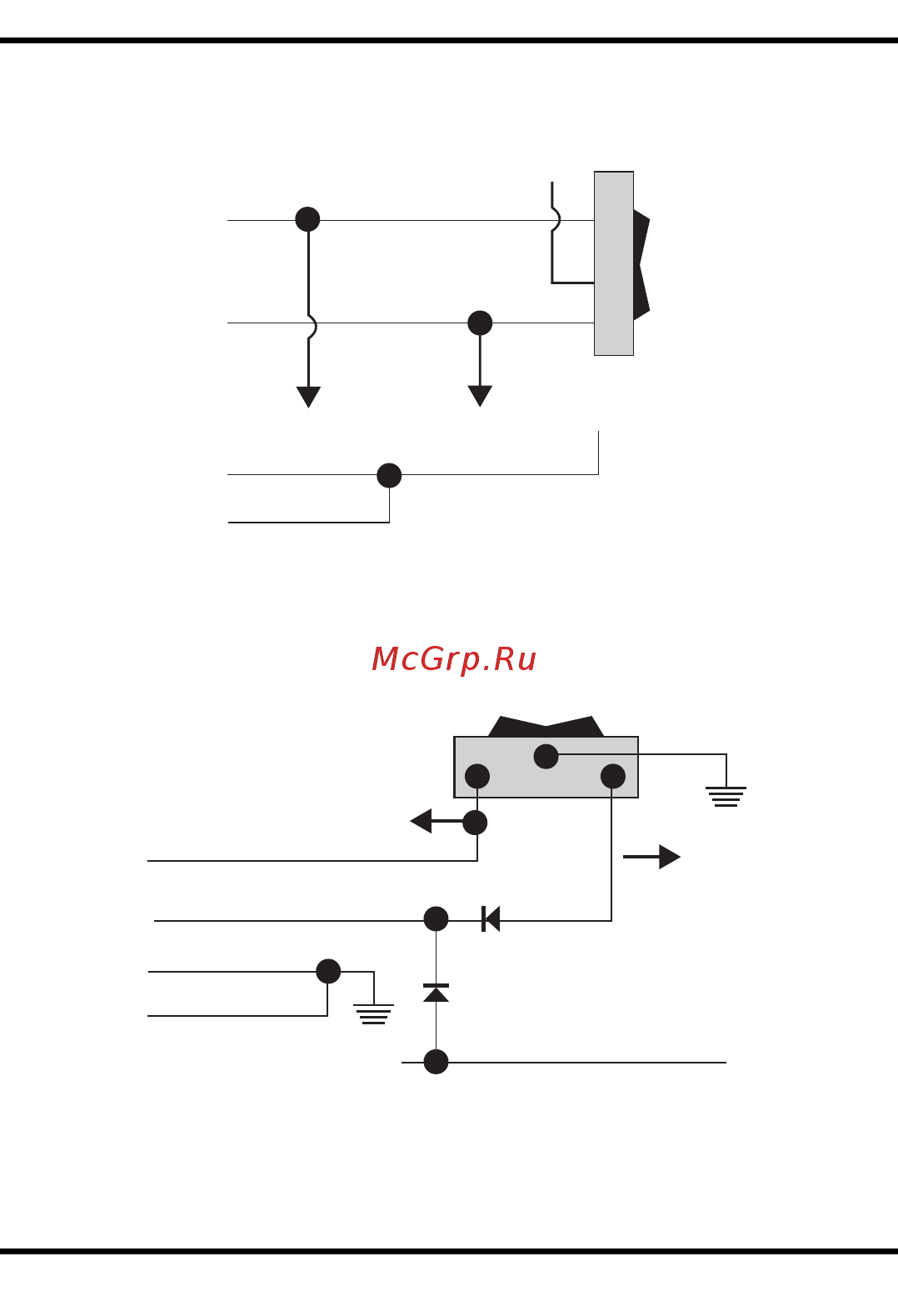

3-проводная система центрального замка
с управлением по плюсу
зеленый / желтый
синий / желтый
синий / белый
штатная
кнопка
запирание отпирание
+12 В
+12 В
3-проводная система центрального замка с управлением по минусу
на автомобилях со штатной сигнализацией или защитой
от случайного отпирания дверей детьми
зеленый / белый
зеленый / желтый
синий / желтый
синий / белый
запирание
отпирание
Диоды 1N4001
провод, отключающий штатную сигнализацию
при открывании дверей ключом, или провод
от замка двери, блокирующий случайное
отпирание дверей
штатная кнопка
автомобильная охранная система руководство по установке
12
