10 | Монтаж RU
6 720 608 984 (2008/02)
– иметь выходное отверстие выше самой высокой
точки крыши.
• Для подключения к дымоходу можно использовать
гибкую или жесткую трубу. Принадлежность для
отвода дымовых газов должна быть вставлена в
патрубок защитного коллектора дымовых газов.
Наружный диаметр принадлежности для отвода
дымовых газов должен быть немного меньше
указанного в таблице 3 размера патрубка
защитного коллектора дымовых газов.
• На выходном отверстии дымохода должен быть
установлен козырек, защищающий от ветра/дождя
Если эти условия невыполнимы, следует выбрать
другое место монтажа.
Температура поверхностей
Максимальная температура поверхностей прибора за
исключением принадлежностей для отвода дымовых
газов не превышает 85°C. Специальные меры по
защите горючих строительных материалов или
встроенной мебели не требуются.
Подача воздуха
В помещении, выбранном для монтажа прибора,
должны иметься достаточно большие отверстия для
подачи воздуха (см. таблицу).
В таблице указаны минимальные требования к
размерам вентиляционных отверстий. В местных
предписаниях могут содержаться иные требования.
4.3 Монтаж прибора
B Снять поворотную ручку переключателя объема
воды и регулятора мощности.
B Отвинтить крепежные винты кожуха.
B Слегка потянуть кожух вперед и снять его, двигая
вверх.
B С помощью прилагаемых в комплекте дюбелей и
стенных крючков вертикально подвесить прибор на
стене.
4.4 Подключение подачи воды
B Следить за тем, чтобы при подключении не
перепутать место подсоединения водопровода
холодной воды (рис. 5, поз. A) с местом
подсоединения водопровода горячей воды (рис. 5,
поз. B).
B При помощи прилагаемых в комплекте
принадлежностей подключить водопроводные
трубы к прибору.

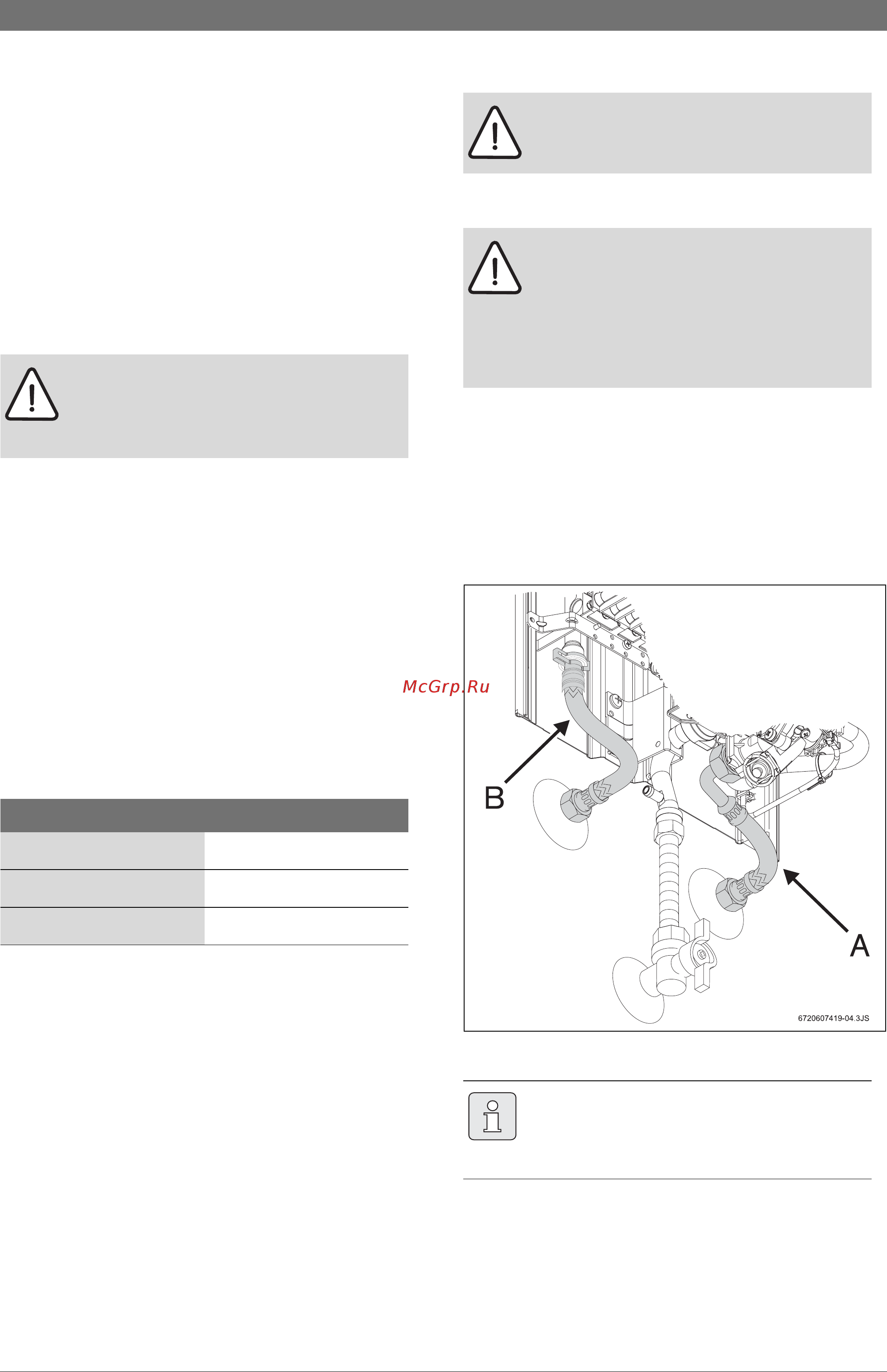

Рис 5 Подключение подачи воды
4.5 Принцип действия гидрогенератора
Гидрогенератор (гидродинамический генератор)
расположен между водяной арматурой и
теплообменником. В этом устройстве находится
турбина, начинающая вращаться, когда вода
ОCTOPOЖНО: Убедиться, что
принадлежность для отвода дымовых
газов вошла в патрубок защитного
коллектора дымовых газов до упора.
Прибор Живое сечение
GWH 10-2...
≥ 60 см
2
GWH 13-2...
≥ 90 cм
2
GWH 15-2...
≥ 120 cм
2
Таб. 5 Площадь поперечного сечения для подачи
воздуха
ОCTOPOЖНО: Никогда не ставить
прибор на водопроводные или
газопроводные патрубки.
ОCTOPOЖНО:
Наличие остаточных веществ в
трубопроводной сети может привести к
повреждению прибора.
B Промыть трубопроводную сеть для
удаления остаточных веществ.
Во избежание сбоев в работе из-за
внезапных изменений давления на
входе, рекомендуется на входе холодной
воды установить обратный клапан.
