14 | Индивидуальная настройка RU
6 720 608 984 (2008/02)
6 Индивидуальная настройка
6.1 Заводская настройка
Природный газ
Приборы, работающие на природном газе (G20),
отрегулированы изготовителем в соответствии со
значениями, указанными в технических
характеристиках, и опломбированы.
Сжиженный газ
Приборы, работающие на пропане/бутане (G31/G30),
отрегулированы изготовителем в соответствии со
значениями, указанными в технических
характеристиках, и опломбированы.
Мощность можно регулировать по методу регулировки
давления перед форсункой, для чего необходим
манометр.
6.2 Регулировка давления перед
форсункой
Доступ к регулировочному винту
B Снять кожух (см. главу 4.3).
Подключение манометра
B Ослабить запорный винт (рис. 13).
B Подключить манометр к патрубку для измерения
(давления перед форсункой).

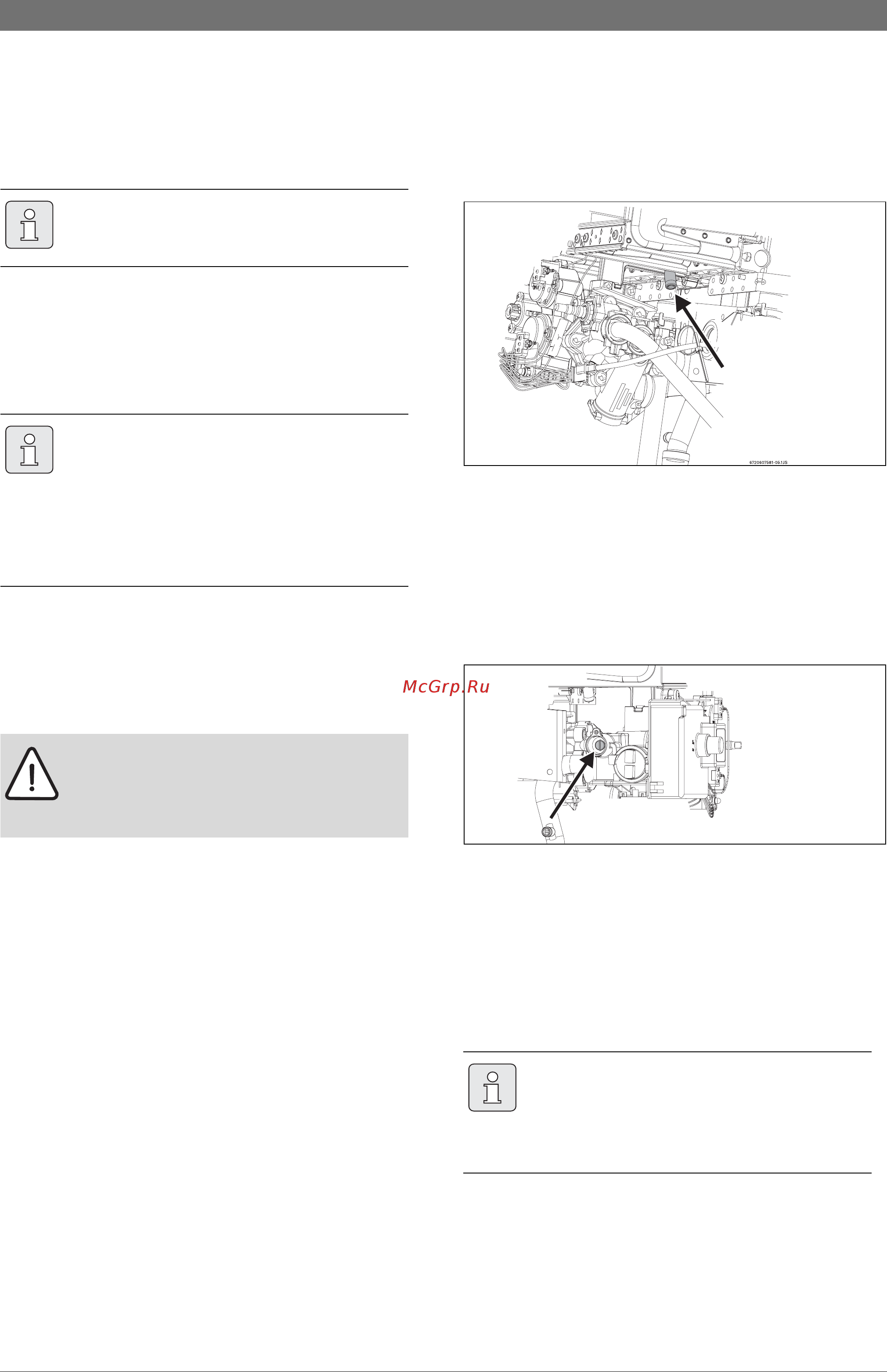

Рис 13 Точка измерения давления перед форсункой
Давление перед форсункой при максимальной
тепловой мощности
B Снять пломбу с регулировочного винта (рис. 14).
B Включить прибор. Повернуть переключатель
мощности в крайнее левое положение
(максимальная мощность).
Рис 14 Винт регулировки макс. расхода газа
B Открыть несколько кранов горячей воды.
B При помощи регулировочного винта (рис. 14)
отрегулировать давление перед форсункой по
таблице 6.
B Снова опломбировать регулировочный винт.
Давление перед форсункой при минимальной
тепловой мощности
Опломбированные детали настройки
изменять нельзя.
Приборы подготовлены к работе при
давлении газа на входе в интервале от 10
мбар до 15 мбар (номинальное давление
должно быть 13 мбар). При более
высоком давлении газа на входе нужно
применять комплект перенастройки на
20 мбар.
ОПACHO: Описанные ниже действия
может выполнять только
уполномоченная специализированная
фирма.
После регулировки максимального
давления перед форсункой происходит
автоматическая установка
минимального давления перед
форсункой.
