10 | Монтаж RU
6 720 608 988 (2008/02)
4 Монтаж
4.1 Важные указания
B Перед монтажом получить разрешение от
предприятия по газоснабжению и от ведомства по
очистке и проверке состояния дымоходов.
B Запорный газовый кран разместить как можно
ближе к прибору.
B После подключения к сети газоснабжения
необходимо проверить подключение на
герметичность. Во избежание повреждений
газовой арматуры из-за повышенного давления
контроль давления следует проводить при закрытом
газовом кране. После проверки на герметичность
произвести сброс давления.
B Проверить, соответствует ли вид газа, указанный на
типовой табличке, виду подаваемого газа.
B Убедиться, что поток и давление на регуляторе
давления газа соответствуют значениям, указанным
для потребления прибора (см. технические
характеристики в таблице 4).
4.2 Выбор места для монтажа
Требования к помещению для монтажа
• Прибор нельзя устанавливать в помещениях с
объемом свободного пространства менее 8 м
3
без
учета объема мебели, если этот объем не
превышает 2 м
3
.
• Соблюдать местные предписания.
• В помещении для монтажа должна быть обеспечена
хорошая вентиляция и защита от замерзания, а
также возможность подключения к дымовой трубе.
• Не устанавливать прибор над источниками тепла.
• Во избежание коррозии, в воздухе для горения не
должно содержаться агрессивных веществ.
Появлению коррозии способствуют
галогеноводороды, содержащие соединения хлора
и фтора. Они могут содержаться, например, в
растворителях, красках, клеях, аэрозольных
распылителях и бытовых чистящих средствах.
• Должны соблюдаться указанные на рисунке 3
минимальные расстояния
При наличии риска замерзания:
B выключить прибор;
B опорожнить прибор (см. раздел 7.3).

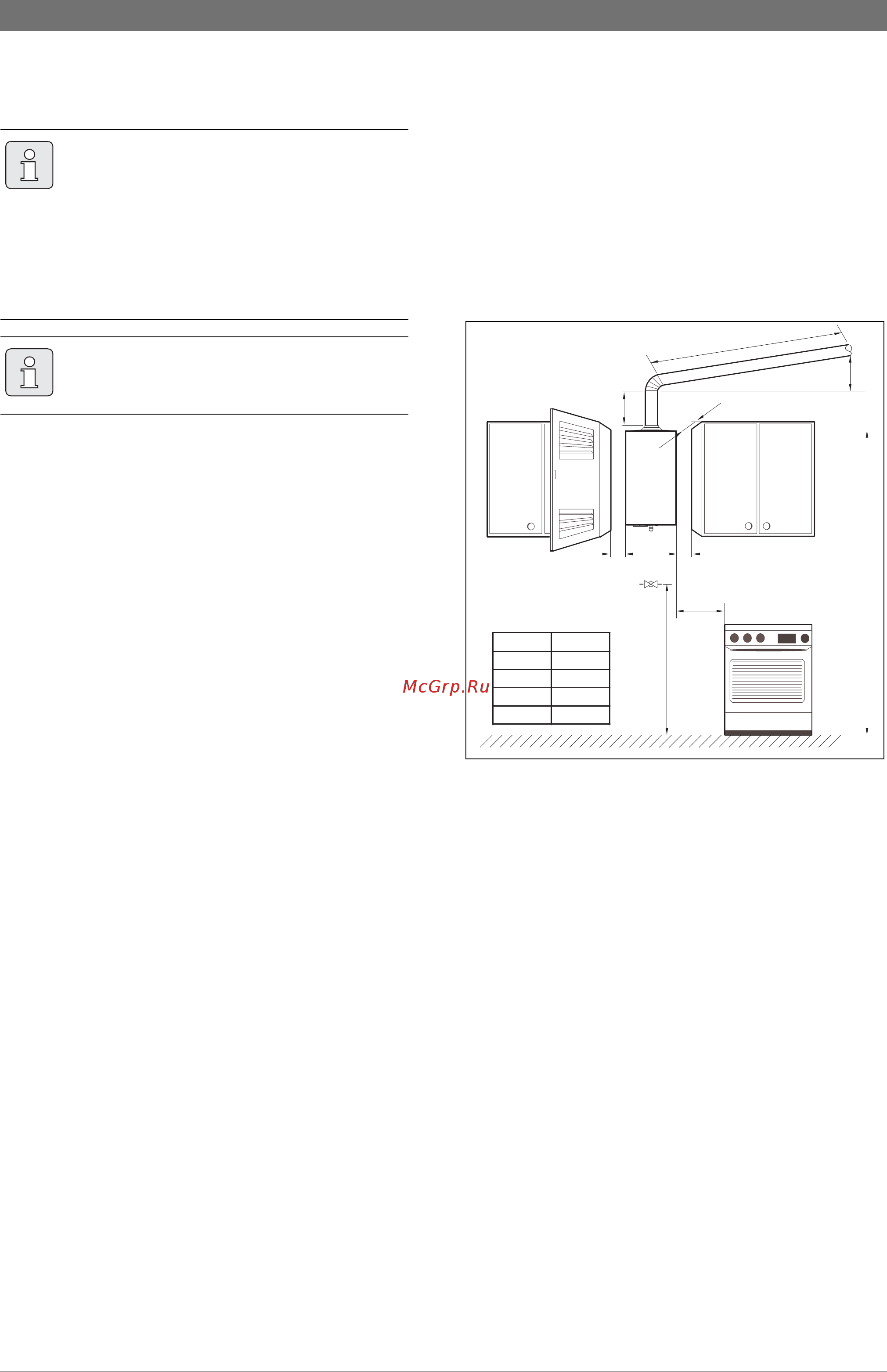

Рис 3 Минимальные расстояния (в см)
Дымоход
• Все газовые проточные водонагреватели должны
иметь герметичное соединение с соответствующего
диаметра трубами отвода дымовых газов.
• Дымоход должен:
– проходить вертикально (с малым количеством
или с полным отсутствием горизонтальных
участков);
– быть теплоизолированным;
– иметь выходное отверстие выше самой высокой
точки крыши.
• Для подключения к дымоходу можно использовать
гибкую или жесткую трубу. Принадлежность для
отвода дымовых газов должна быть вставлена в
патрубок защитного коллектора дымовых газов.
Наружный диаметр принадлежности для отвода
дымовых газов должен быть немного меньше
указанного в таблице 3 размера патрубка
защитного коллектора дымовых газов.
• На выходном отверстии дымохода должен быть
установлен козырек, защищающий от ветра/дождя
Выполнение монтажа, подключения к
сети электропитания, подключения
системы подачи газа и отвода дымовых
газов, а также ввод в эксплуатацию
разрешается только
специализированной фирме,
уполномоченной предприятием по газо-
или энергоснабжению.
Продажа прибора разрешается только в
странах, указанных на типовой табличке.
³
h
3
33
40
³
³
£
L
L(m) h(cm)
0-1 3
1-2 6
2-3 9
3-4 24
6720607539-02.4JS
180
30
120
80
