2.7 Функциональная схема

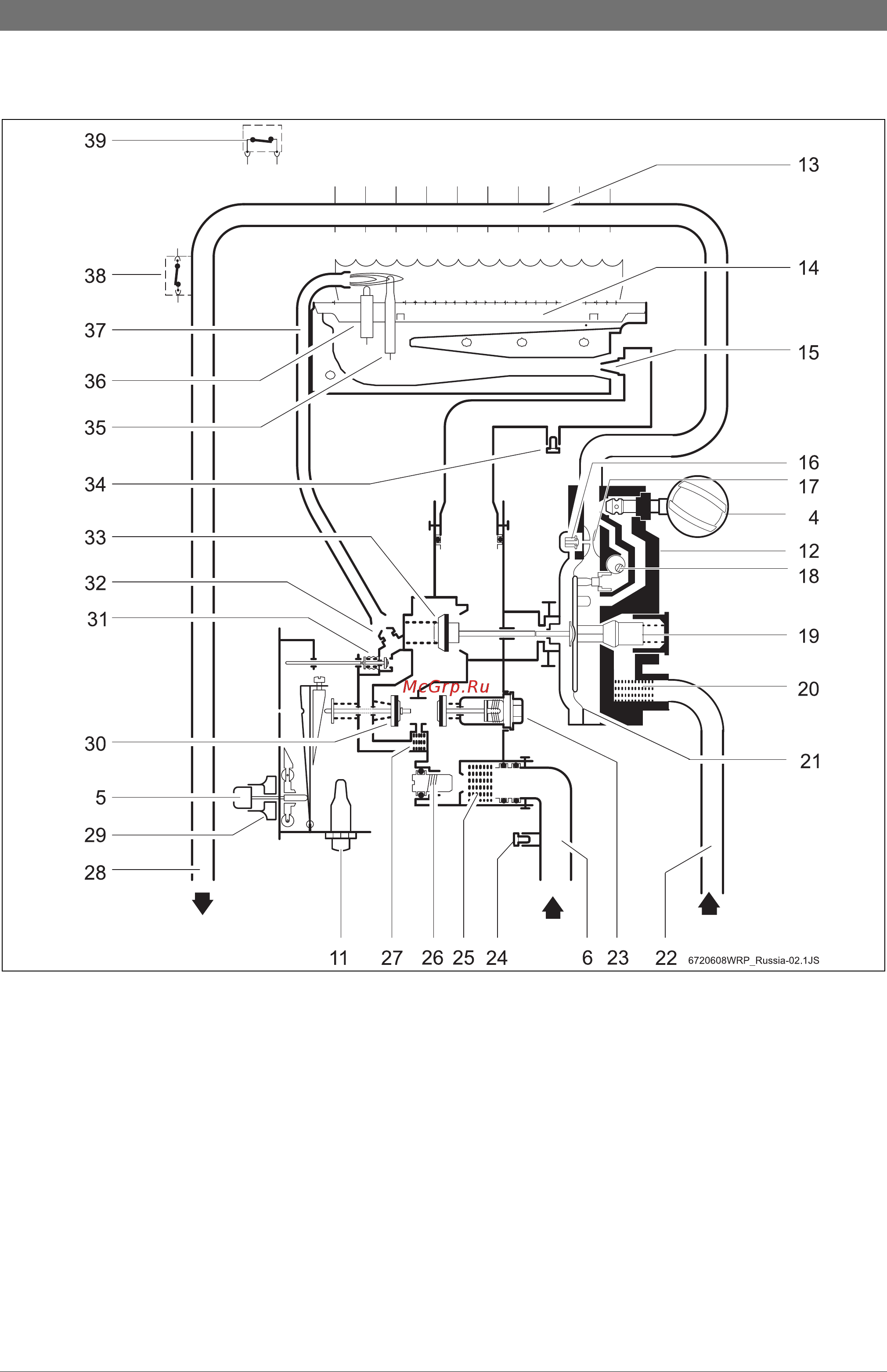

Рис 2 Функциональная схема

4 Переключатель объема воды

5 Кнопка передвижного регулятора

6 Газ

11 Устройство пьезорозжига

12 Водяная арматура

13 Теплообменник

14 Основная горелка

15 Форсунка

16 Узел инерции розжига

17 Трубка Вентури

18 Регулировочный конический затвор

19 Регулятор объема воды

20 Водяной фильтр

21 Диффузор

22 Холодная вода

23 Магнитный клапан

24 Патрубок для измерения (давления подаваемого газа)

25 Газовый фильтр

26 Винт регулировки макс. расхода газа

27 Фильтр запальника

28 Горячая вода

29 Регулятор мощности

30 Основной газовый вентиль

31 Газовый клапан запальника

32 Запальная форсунка

33 Регулирующий клапан

34 Патрубок для измерения (давления в форсунке)

35 Термоэлемент

36 Запальный электрод

37 трубка подачи газа для розжига

38 Ограничитель температуры

39 Контроль тяги
