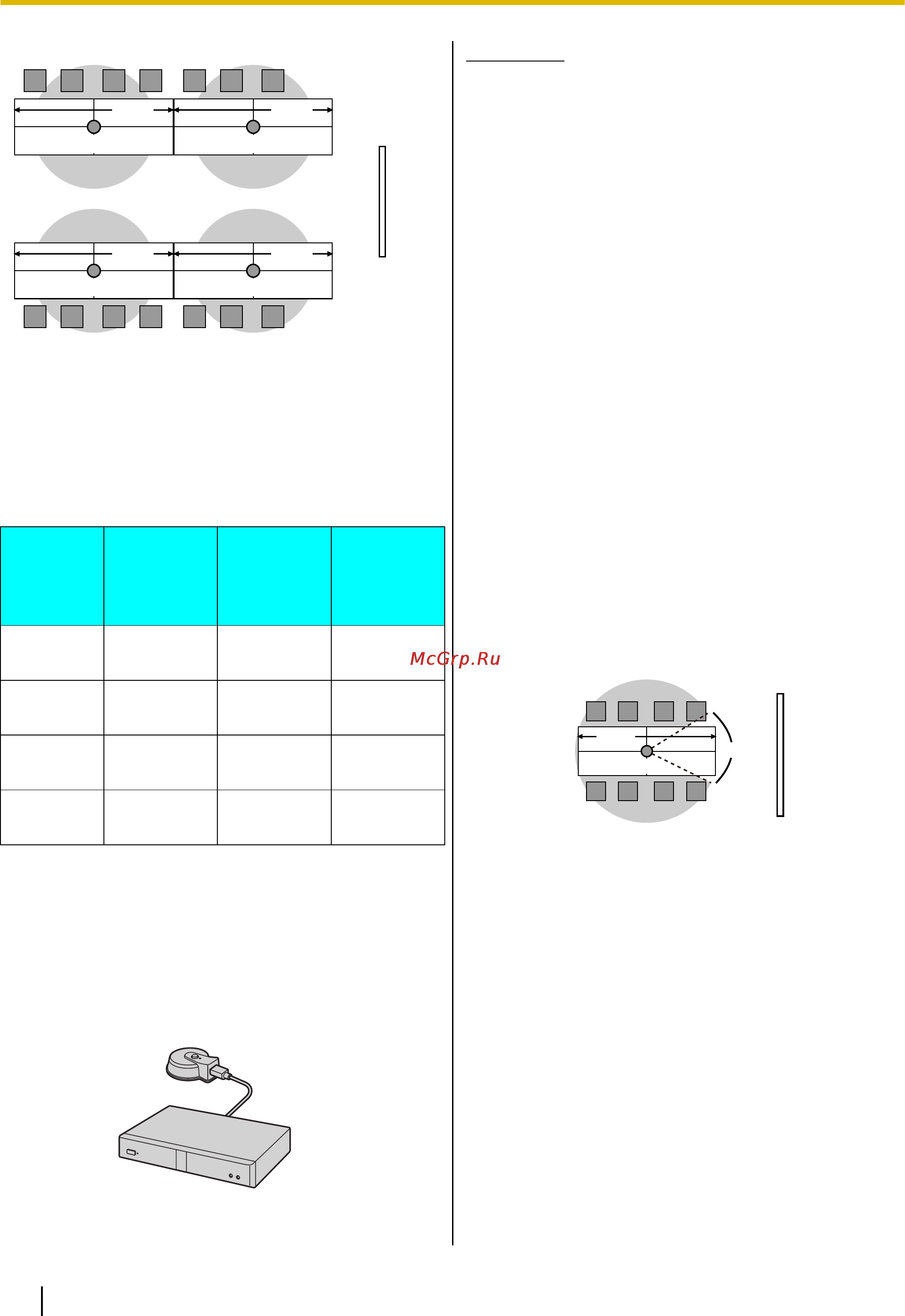

Дисплей
Микрофон Микрофон
Микрофон Микрофон
4 м 4 м
4 м 4 м
Дальность действия каждого микрофона (радиус
окружности,
в центре которой находится микрофон)
изменяется в зависимости от уровня шума
окружающей среды и числа используемых
микрофонов. Разместите микрофоны
соответствующим образом, как указано в таблице
ниже.
Уровень
шума/
микро-
фон
40 дБsplA
(тихое по-
мещение)
45 дБsplA
(обычное
помеще-
ние)
50 дБsplA
(шумное
помеще-
ние)
1
ок.
3 м
ок.
2,2 м
ок.
1,2 м
2
ок.
2,8 м
ок.
1,5 м
ок.
1 м
3
ок.
2,3 м
ок.
1,3 м
—
4
ок.
2 м
ок.
1,1 м
—
Аналоговый микрофон поверхностного
слоя
Можно подключить 1 аналоговый микрофон
поверхностного слоя.
Кроме того, цифровые микрофоны поверхностного
слоя и стандартные микрофоны можно
использовать одновременно.
Замечание
• Микрофоны следует устанавливать на
расстоянии не менее 1 м от дисплея и
динамиков.
• Микрофон следует устанавливать так,
чтобы разъём микрофона был направлен в
сторону дисплея.
• При подключении к
MCU или системе
видеоконференций стороннего
разработчика выходной сигнал,
отправляемый другому абоненту, будет
монофоническим.
• Если подключена гарнитура, приоритетным
будет аудиосигнал с микрофона гарнитуры,
а аудиосигнал с аналоговых микрофонов
поверхностного слоя приниматься не будет.
• При одновременном использовании
цифровых микрофонов поверхностного
слоя и аналогового микрофона
поверхностного слоя выходной сигнал
аналогового микрофона поверхностного
слоя будет монофоническим.
Примеры схем расположения
(серым кружком указан радиус действия
микрофона):
3 м
Дисплей
Ок. 60°
Микрофон
Микрофон
Микрофон
Угол величиной примерно 60° со стороны разъёма
определяет
зону, в которой микрофон не работает.
28 Руководство пользователя
