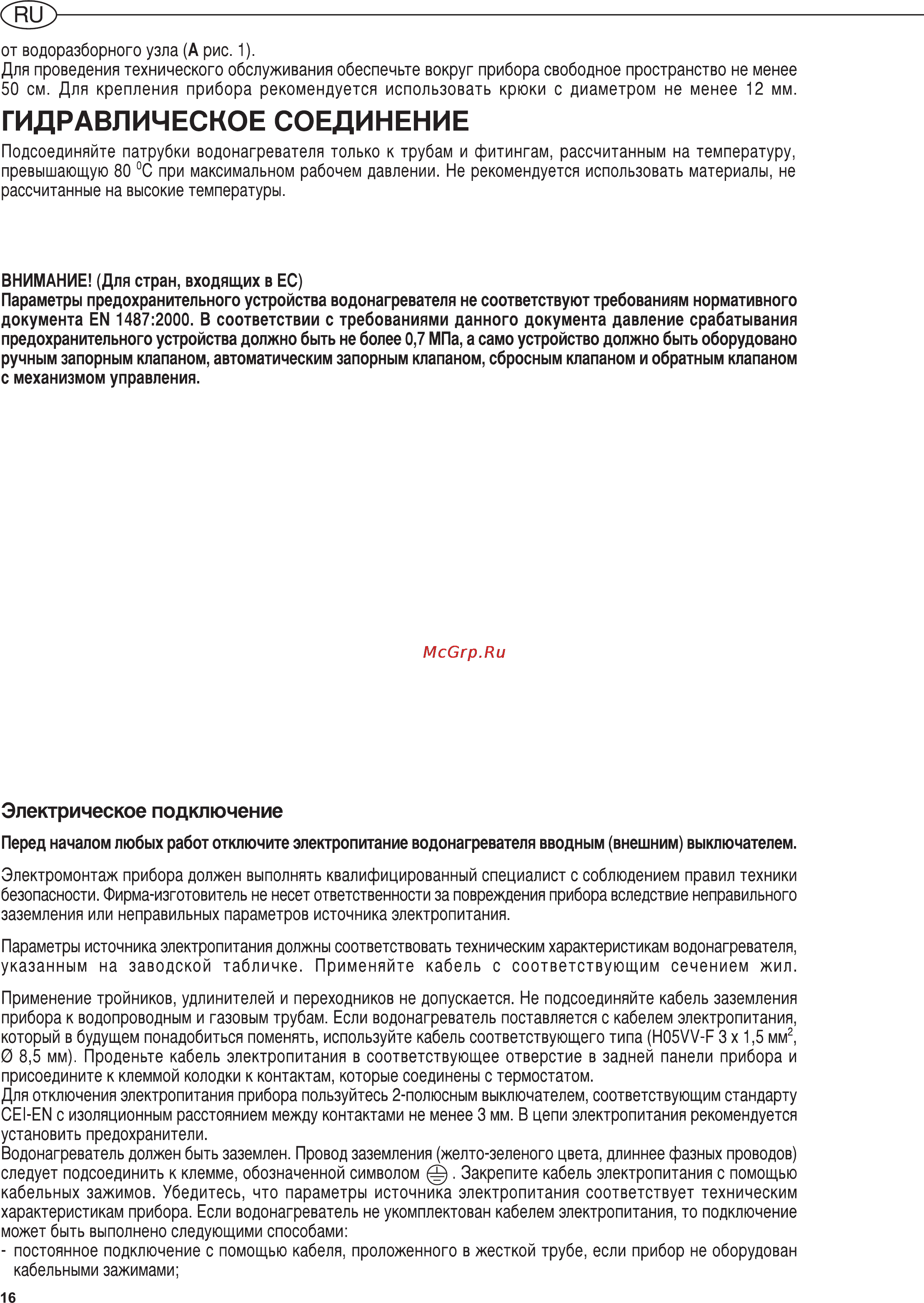

от водоразборного узла А рис 1 Для проведения технического обслуживания обеспечьте вокруг прибора свободное пространство не менее 50 см Для крепления прибора рекомендуется использовать крюки с диаметром не менее 12 мм ГИДРАВЛИЧЕСКОЕ СОЕДИНЕНИЕ Подсоединяйте патрубки водонагревателя только к трубам и фитингам рассчитанным на температуру превышающую 80 С при максимальном рабочем давлении Не рекомендуется использовать материалы не рассчитанные на высокие температуры Установите предохранительный клапан А рис 2 на входе холодной воды водонагревателя трубка входа помечена синим кольцом Предохранительный клапан срабатывает при давлении воды выше 0 8 МПа 8 бар Установка данного клапана является обязательным требованием ВНИМАНИЕ Для стран входящих в ЕС Параметры предохранительного устройства водонагревателя не соответствуют требованиям нормативного документа ЕМ 1487 2000 В соответствии с требованиями данного документа давление срабатывания предохранительного устройства должно быть не более 0 7 МПа а само устройство должно быть оборудовано ручным запорным клапаном автоматическим запорным клапаном сбросным клапаном и обратным клапаном с механизмом управления Для облегчения обслуживания водонагревателя рекомендуется установить сливной вентиль тройник В рис 2 между входом водонагревателя и предохранительным клапаном Данный тройник поможет сливать воду из водонагревателя не выкручивая предохранительный клапан Присоедините входной патрубок предохранительного клапана к магистрали холодной воды с помощью гибкого шланга При необходимости установите запорный клапан Кроме того следует подсоединить шланг для слива воды при открытом сливном вентиле линия С рис 2 Этот шланг позволит направлять сливаемую из водона гревателя воду в канализацию или другое выбранное Вами место При затягивании соединений не прикладывайте чрезмерных усилий Особенно для предохранительного клапана Предохранительный клапан рекомендуется заворачивать не более чем на 3 4 оборота обеспечив герметичность лентой фум В режиме нагрева из дренажного отверстия предохранительного клапана может капать вода Для отвода этой воды применяется дренажный шланг который должен быть проложен с уклоном вниз Температура в зоне прокладки дренажного шланга не должна опускаться ниже 0 С Если давление воды в водопроводе близко к давлению срабатывания предохранительного клапана то перед предохранительным клапаном следует установить понижающий редуктор Во избежание засорения водоразборной арматуры или душевой насадки из труб должны быть удалены посторонние частицы и грязь Для увеличения срока службы прибора применяется электрохимическая защита от коррозии магниевый анод Однако эта защита не может использоваться при жесткости воды ниже 12 Е С другой стороны эксплуатация водонагревателя с водой высокой жесткости приводит к образованию известковых отложений которые снижают производительность прибора и могут привести к выходу из строя нагревательного элемента Электрическое подключение Перед началом любых работ отключите электропитание водонагревателя вводным внешним выключателем Электромонтаж прибора должен выполнять квалифицированный специалист с соблюдением правил техники безопасности Фирма изготовитель не несет ответственности за повреждения прибора вследствие неправильного заземления или неправильных параметров источника электропитания Параметры источника электропитания должны соответствовать техническим характеристикам водонагревателя указанным на заводской табличке Применяйте кабель с соответствующим сечением жил Применение тройников удлинителей и переходников не допускается Не подсоединяйте кабель заземления прибора к водопроводным и газовым трубам Если водонагреватель поставляется с кабелем электропитания который в будущем понадобиться поменять используйте кабель соответствующего типа Н05 АЕ 3x1 5 мм2 0 8 5 мм Проденьте кабель электропитания в соответствующее отверстие в задней панели прибора и присоедините к клеммой колодки к контактам которые соединены с термостатом Для отключения электропитания прибора пользуйтесь 2 полюсным выключателем соответствующим стандарту СЕ1 ЕМ с изоляционным расстоянием между контактами не менее 3 мм В цепи электропитания рекомендуется установить предохранители Водонагреватель должен быть заземлен Провод заземления желто зеленого цвета длиннее фазных проводов следует подсоединить к клемме обозначенной символом Закрепите кабель электропитания с помощью кабельных зажимов Убедитесь что параметры источника электропитания соответствует техническим характеристикам прибора Если водонагреватель не укомплектован кабелем электропитания то подключение может быть выполнено следующими способами постоянное подключение с помощью кабеля проложенного в жесткой трубе если прибор не оборудован кабельными зажимами 16
