2
2. УСТАНОВКА
Для установки приобретенного оборудования Вы можете
воспользоваться платными услугами специалистов сервисных
центров, которые проведут все необходимые работы для
нормального использования продукции. Адреса и телефоны
сервисных центров необходимо спросить у продавца.
Вы можете также воспользоваться услугами любых других
квалифицированных специалистов. Однако, в этом случае
компания «БАКСИ» не несет ответственности за ущерб,
нанесенный неверной установкой и пренебрежительным
отношением к рекомендациям данного руководства, а именно:
1) Электрическое подсоединение должно выполняться в
соответствии с правилами раздела «2.3. Электрическое
подсоединение».
2) Предохранительный клапан, входящий в комплект поставки,
нельзя заглушать или заменять.
3) Установку рекомендуется производить с помощью специалистов,
имеющих необходимую квалификацию.
Чтобы уменьшить потери тепла по длине труб, аппарат следует
устанавливать как можно ближе к месту отбора горячей воды. Для
облегчения ухода за аппаратом следует оставить место для
свободного доступа к электрическим частям (примерно 0,5 м).
2.1. Крепление водонагревателя
Водонагреватель крепится на крюки, вмонтированные в стену (в
комплект поставки не входят). Для крепления к стене используется
крепежная пластина сзади водонагревателя. Крюки,
вмонтированные в стену, должны выдерживать вес, троекратно
превышающий вес нагревателя, заполненного водой. Для
водонагревателей рекомендуется использовать металлический
крепеж диаметром 10 мм и более.
2.2. Подсоединение к системе водоснабжения
Подсоединяемые к водонагревателю шланги и соединения должны
выдерживать как рабочее давление, так и температуру не ниже
80°C. Синим кольцом обозначен вход холодной воды,
красным кольцом обозначен выход горячей воды.
2.2.1. Стандартное подсоединение (рис. 2)
При стандартном подсоединении водонагреватель работает под
давлением, определяемым давлением в магистрали.
Подсоединение входной трубы водонагревателя к системе
водоснабжения осуществляется через предохранительный клапан
входящий в комплект поставки (рис.1 и рис.2-позиция 3).
Во избежание поломки при завинчивании предохранительного
клапана не применяйте больших усилий.
Предохранительный клапан выполняет две функции:
- пропускает воду только в одном направлении (является обратным
клапаном).
- при давлении выше 8 бар стравливает воду через отверстие сбоку
(откалиброван на 8 бар).
Появление водяных капель из отверстия предохранительного
клапана во время нагрева воды является естественным процессом и
связано с расширением воды в баке при нагревании. Отверстие
клапана советуем подсоединить отводной гибкой трубкой или при
помощи воронки к системе слива.
Ни в коем случае нельзя закрывать отверстие клапана!
Если давление воды в магистрали превышает 5 бар (атмосфер),
следует после водяного счетчика поставить редуктор давления.
Хотя клапан снабжен ручкой для слива, для удобства обслуживания
при подсоединении к системе водоснабжения рекомендуется между
входной трубой водонагревателя и предохранительным клапаном
добавить тройниковый отвод, к которому подсоединить кран для
слива воды из водонагревателя (4). Во избежание случайных
открываний лучше, если он будет открываться при помощи
специального ключа.
2.2.2. Подсоединение к открытому резервуару с водой –
«дачный вариант» (рис. 3).
Вода поступает в водонагреватель (1) самотеком из резервуара (9).
Для этого тройник развода воды из резервуара на водонагреватель
и прочие нужды должен быть выше верхней точки
водонагревателя. При данном варианте подсоединения
предохранительный клапан (рис.1) не используется.

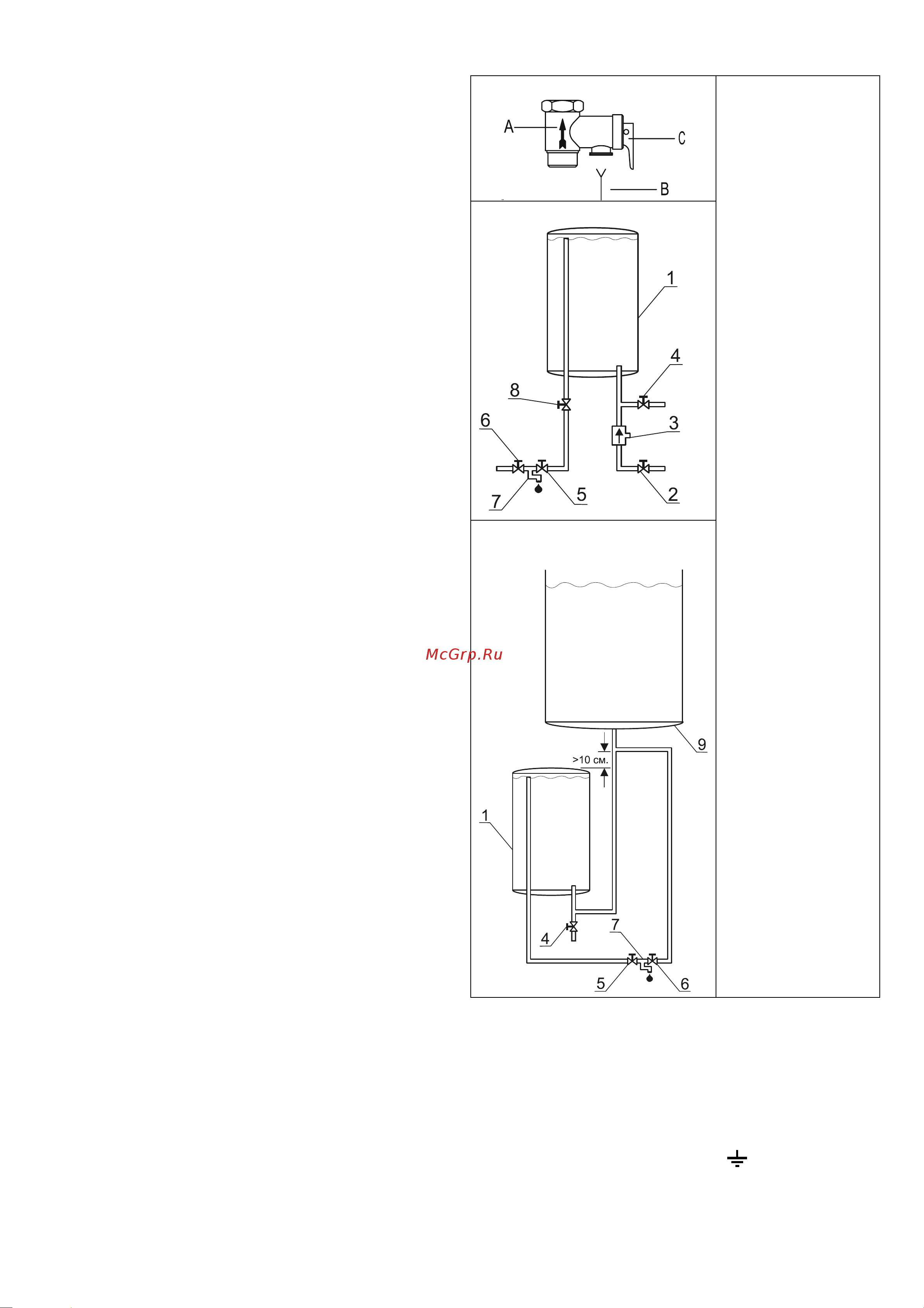

Рис. 1. Предохранительный клапан
Рис 2. Стандартное подсоединение
Рис 3. Подсоединение к открытому
резервуару с водой (дачный
вариант).
Условные обозначения
на рисунках:
А – направление потока
воды
B – ручка для слива
воды
С – подсоединение к
системе слива
1 – водонагреватель
2 – запорный кран
водопроводной сети
3 – предохранительный
клапан
4 – Кран для слива воды
из водонагревателя
5 – кран горячей воды
смесителя
6 – кран холодной воды
смесителя
7 – смеситель
8 – запорный кран
горячей воды на выходе
из водонагревателя
9 – резервуар (бак
большой емкости)
2.3. Электрическое подсоединение
Аппарат предназначен для подключения к однофазной
электрической сети переменного тока 220-230V;
Для отключения водонагревателя от сети следует использовать
двухполюсный выключатель (желательно автомат) с расстоянием
между разомкнутыми контактами не менее 3 мм.
При электрическом подсоединении водонагревателей питающий
кабель вставляется в специальное отверстие и соединяется с
клеммами термостата, а провод заземления (желто-зеленный)
присоединяется к клемме с символом
. Провод заземления
желательно оставить на 6 см длинее.
Электропитание производится с помощью кабеля расчетного
сечения (например, трехжильным медным кабелем 3х1,5 кв.мм).
