Расстояние проецирования и размер экрана

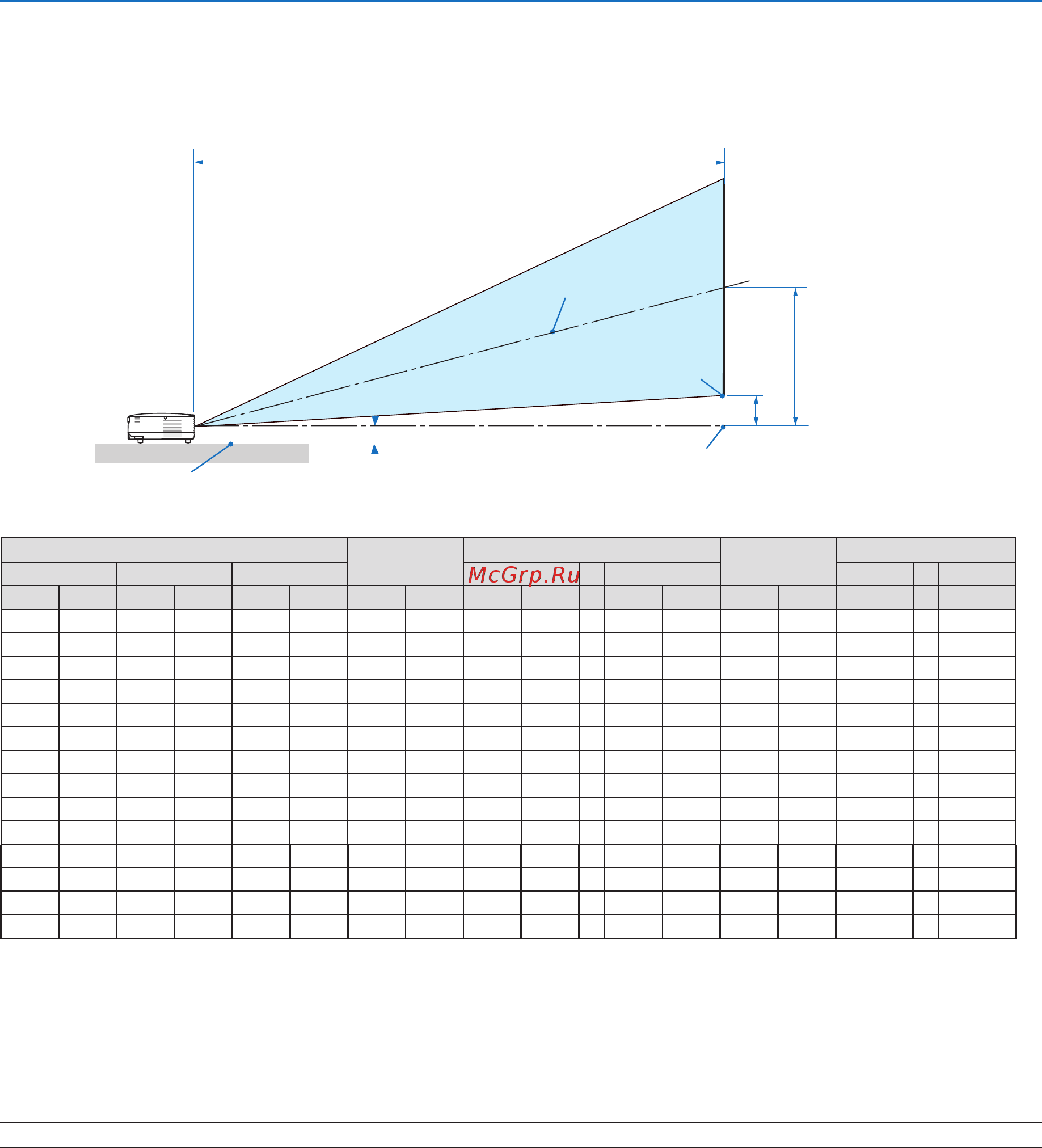

Наследующем рисунке показано правильноеположениепроектораотносительно экрана.Смотритетаблицудля

определения положения проектора.

Таблицарасстояний

Центр экрана

Центр объектива

Нижняя часть экрана

2,7 дюймов/68 мм

Поверхность для установки

Размер экрана

D(WIDE)

Диагональ Ширина Высота широкий - теле широкий - теле

дюйм мм дюйм мм дюйм мм дюйм мм дюйм мм - дюйм мм дюйм мм градус - градус

30 762 24 610 18 457 12 297 46 1180 - 52 1320 3 69 14,0 - 12,7

40 1016 32 813 24 610 16 396 62 1573 - 69 1760 4 91 14,0 - 12,7

60 1524 48 1219 36 914 23 594 93 2360 - 104 2640 5 137 14,0 - 12,7

70 1778 56 1422 42 1067 27 693 108 2753 - 121 3080 6 160 14,0 - 12,7

80 2032 64 1626 48 1219 31 792 124 3147 - 139 3520 7 183 14,0 - 12,7

90 2286 72 1829 54 1372 35 891 139 3540 - 156

3960 8 206 14,0 - 12,7

100 2540 80 2032 60 1524 39 990 155 3933 - 173 4400 9 228 14,0 - 12,7

120 3048 96 2438 72 1829 47 1188 186 4720 - 208 5280 11 274 14,0 - 12,7

150 3810 120 3048 90 2286 58 1486 232 5900 - 260 6600 13 343 14,0 - 12,7

180 4572 144 3658 108 2743 70 1783 279 7080 - 312 7920 16 411 14,0 - 12,7

200 5080 160 4064 120 3048 78 1981 310 7867 - 346 8800 18 457 14,0 - 12,7

240 6096 192 4877 144 3658 94 2377 372 9440 - 416 10560 22 548 14,0 - 12,7

270 6858 216 5486 162 4115 105 2674 418 10620 - 468 11880 24 617 14,0 - 12,7

300 7620

240 6096 180 4572 117 2971 465 11800 - 520 13200 27 685 14,0 - 12,7

B= Расстояниеповертикалиотцентраобъективадоцентраэкрана

C= Расстояниепроецирования

D= Расстояниеповертикалиотцентраобъективадонижнейчастиэкрана(верхнейчастиэкранаприиспользо-

вании на потолке)

α= Уголпроекции

ПРИМЕЧАНИЕ:Величинывтаблицахявляютсярасчётнымивеличинамиимогутотличатьсяотдействительных.
