89
7. Приложение

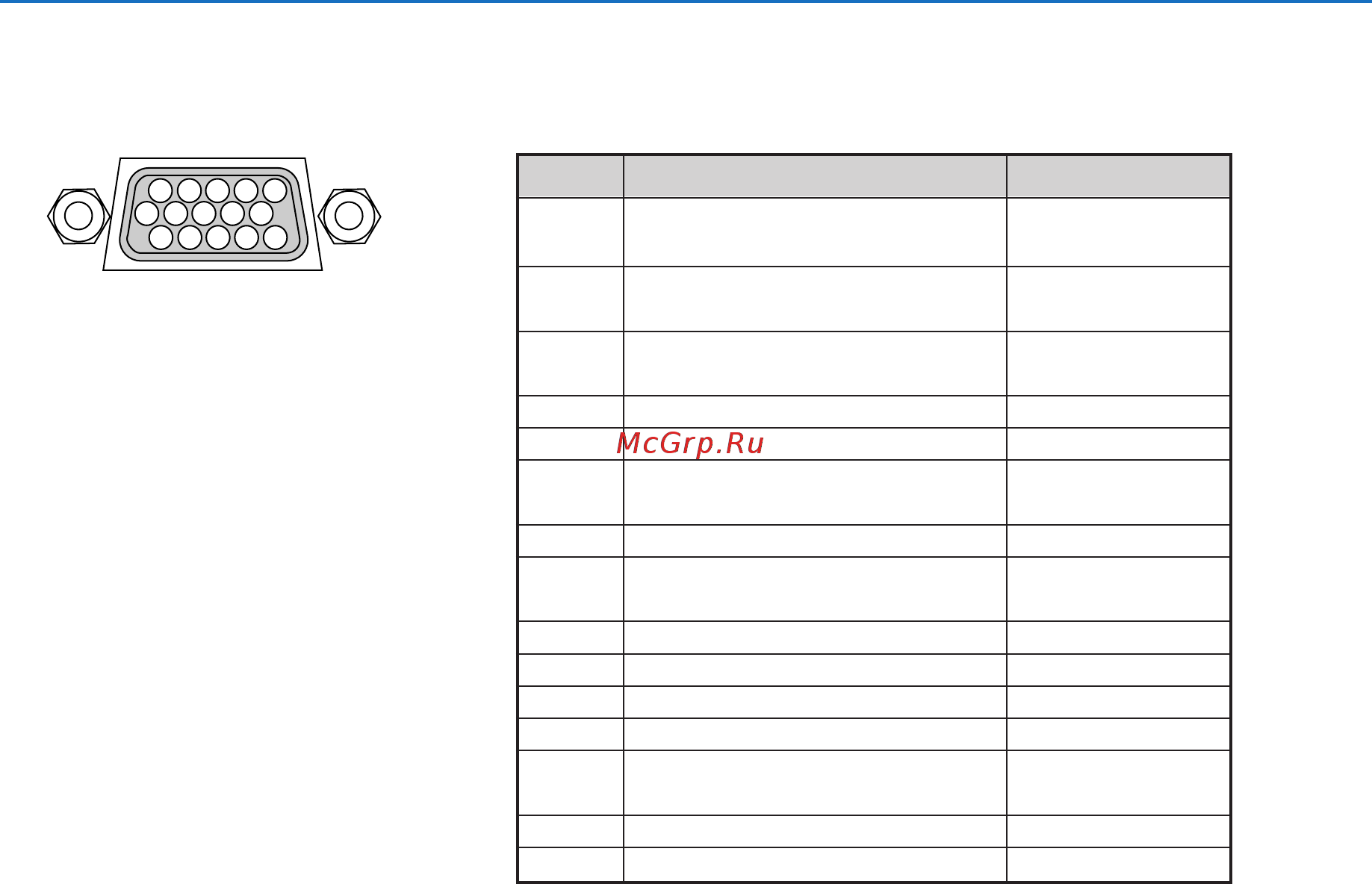

Предназначение штырьков входного разъема D-Sub COMPUTER
15-штырьковый разъем D-Sub соединительного устройства
Уровень сигнала
Видеосигнал:0,7Vp-p(аналоговый)
Сигнал синхронизации: Уровень
TTL
51 42 3
10
11 12 13 14 15
6 97 8
СигналRGB(аналоговый) СигналYCbCr
1 Красный
2 Зеленый или синхронизация по
зеленому цвету
Y
3 Синий
4 Основной
5 Основной
6 Основной красный
7 Основной зеленый Основной желтый
8 Основной синий
9 Отсутствует соединение
10 Синхронизация основного сигнала
11 Отсутствует соединение
12 Двунаправленный DATA (SDA)
13 Строчный импульс или составной
синхроимпульс
14 Вертикальный синхроимпульс
15 Часы данных
Номер
контакта
Синхронизация по
красному (Cr)
Синхронизация по
синему (Cb)
Синхронизация по
основному красному
Синхронизация по
основному синему
