6
1. Введение

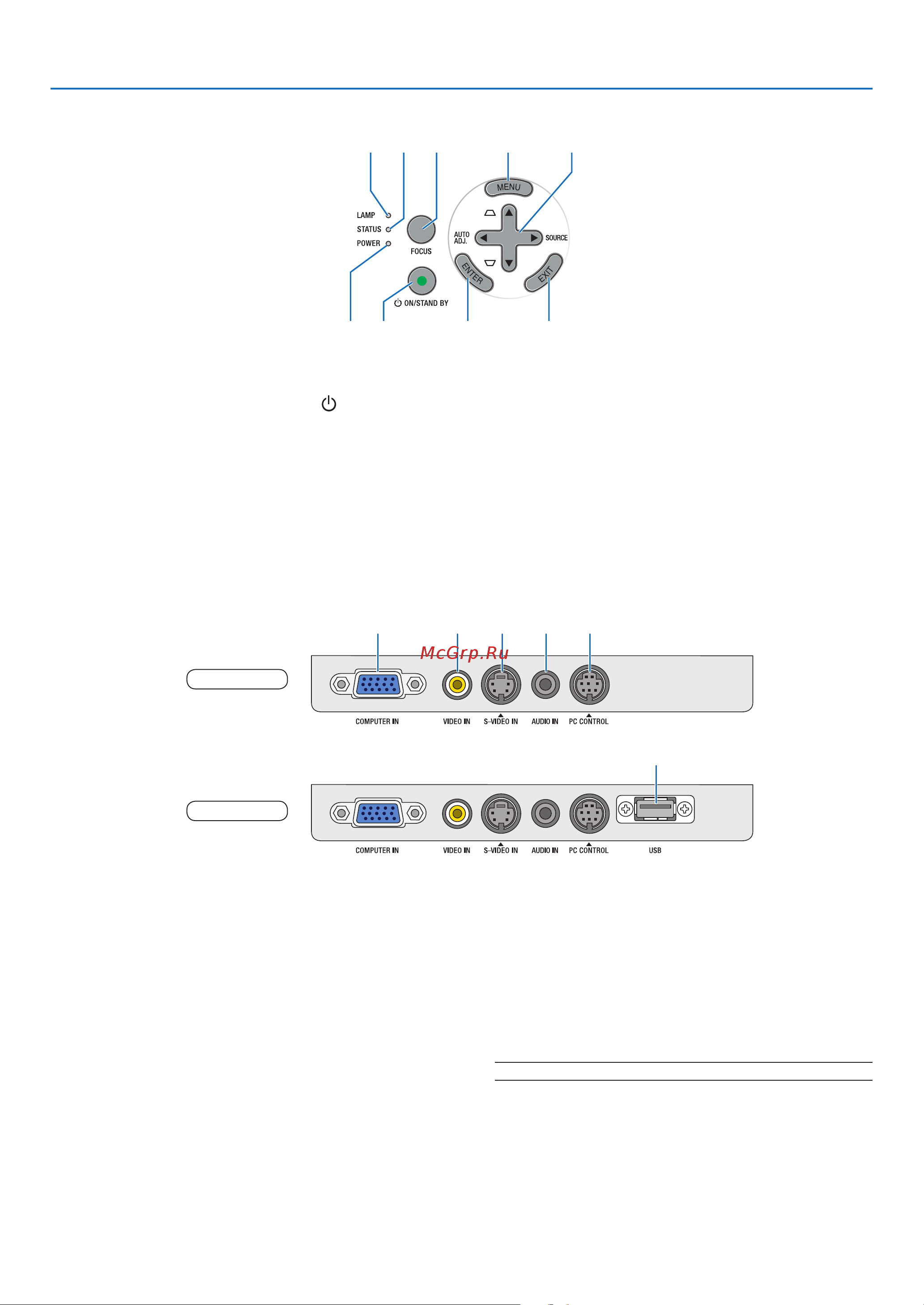

Характеристики панели разъемов
1. COMPUTER IN/ Входной разъем компонентного сиг-
нала (15-штырьковый мини-разъем) (
→
стр.12, 13)
2. Разъем VIDEO IN (RCA) (
→
стр.14)
3.
Разъем S-VIDEO IN (4-штырьковый мини-разъем DIN)
(
→
стр.14)
4. AUDIO IN (Стереофоническое мини-гнездо)
(
→
стр.12, 13, 14)
5.
Порт PC CONTROL (8-штырьковый мини-разъем DIN)
(
→
стр.91)
Используйтеданныйпортдляподключенияком-
пьютераилисистемыуправления. Этопозволяет
осуществлятьуправлениепроекторомспомощью
последовательногопротоколасвязи.Дляразработ-
чиковсобственныхпрограммнастр.91приведены
типичныекодыуправлениясПК.
6. Порт USB (Тип A)
Подключение запоминающего устройстваUSBпо-
зволитвампросматриватьизображения, сохранен-
ныенанем(
→
page41).
ПодключениеBluetooth®USBадаптера(NP01BA)по-
зволитпередаватьизображениясвашегокомпью-
тераилимобильноготелефонанапроекторспомо-
щьюBluetoothтехнологии.(
→
стр.49)
ПРИМЕЧАНИЕ:ВмоделяхNP63GиNP43GнетUSBпорта.
812
45 67
3
9
Основные функции
1. Индикатор POWER (ON / STAND BY) ( ) (
→
стр.16, 28)
2. Индикатор POWER (
→
стр.15, 16, 28, 83)
3. Индикатор STATUS (
→
стр.83)
4. Индикатор LAMP (
→
стр.79, 83)
5. Кнопка FOCUS (
→
стр.24)
6. Кнопка MENU (
→
стр.52)
7. Кнопки AUTO ADJ.
◀
/ SOURCE
▶
/ Keystone
▲▼
(
→
стр.18, 25, 27)
8. Кнопка ENTER
9. Кнопка EXIT
1 5
6
NP63/ NP43
NP64/ NP54
2 3 4
NP63G/NP43G
NP54G
