13
2. Установка и подключение
AUDIO IN
LR
AUDIO OUT
L R
Component
YCbCr
COMPUTER IN AUDIO IN
ПРИМЕЧАНИЕ:ИнформациюотребованияхктипувидеовыходаDVD-проигрывателяможнополучитьвинструкциикпроигрывателю.

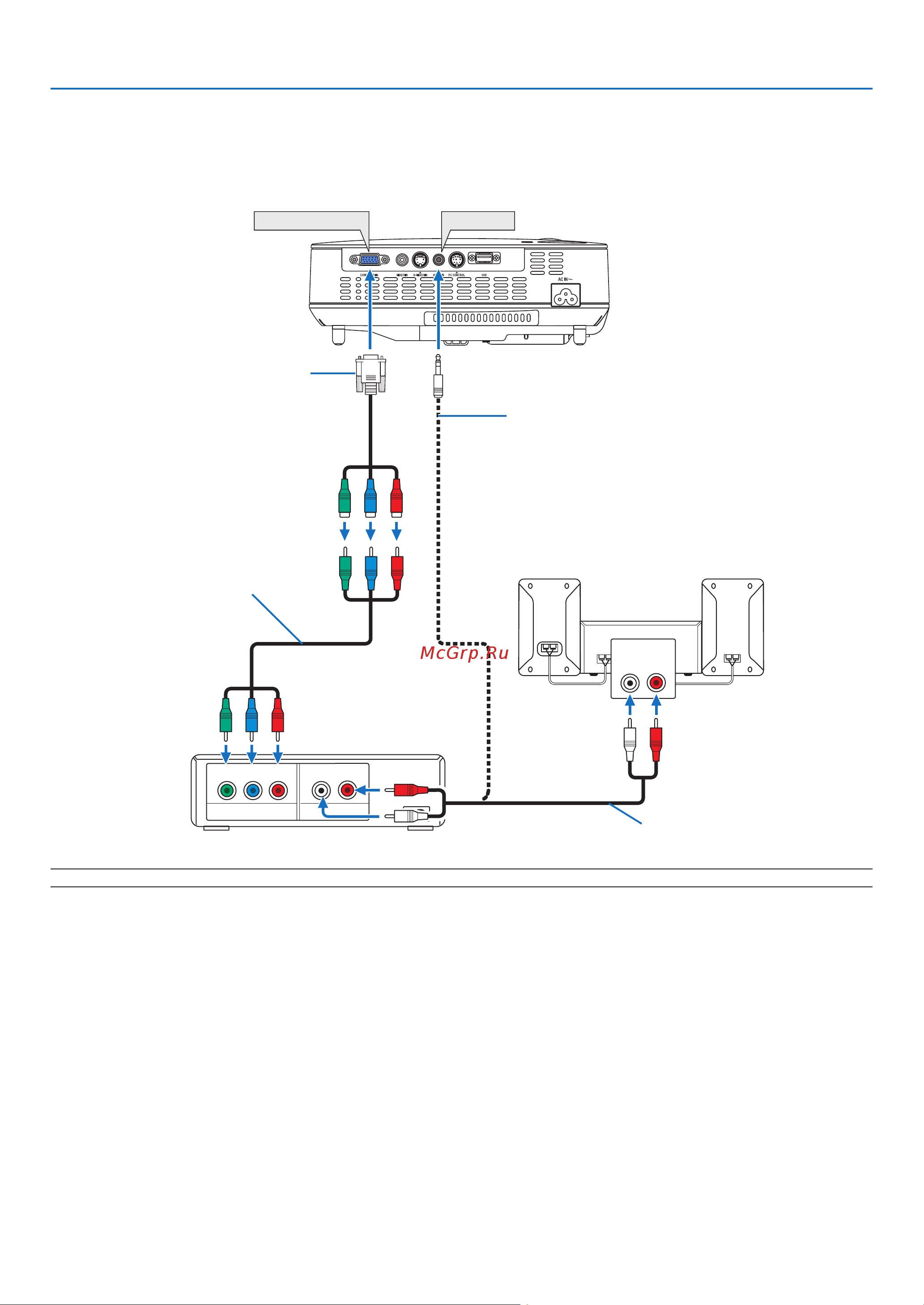

Подключение DVD-проигрывателя через компонентный выход
Используйтеспециальноезвуковоеоборудованиедлявоспроизведениястереозвука.
Проектороснащенмонофоническимвстроеннымдинамиком.
Дополнительный 15-штырьковый - в
- RCA (гнездо) x трехпроводной кабель
(ADP-CV1E)
Компонентный видеосигнал
RCA
трехпроводной кабель (не
входит в комплект)
Стереофонический аудиокабель для RCA с мини-
штекером (не входит в комплект)
DVD-проигрыватель
Аудиооборудование
Кабель аудио (не входит в комплект)
