1201.00.0.000 РЭ
21
Плита предназначена для установки на полу. Установка плиты на подставку не
допускается. Расстояния, которые необходимо выдержать при установке плиты,
показаны на рис.16. Задняя стенка плиты должна отстоять от поверхности стены не
менее чем на 50 мм.
Кухонные полотенца, шторы и т.п. должны находиться на безопасном расстоянии,
исключающем их воспламенение.
ВНИМАНИЕ: ПРИ НАЛИЧИИ ПОЛИЭТИЛЕНОВУЮ ПЛЕНКУ, ПРЕДОХРАНЯЮЩУЮ
ДЕКОРАТИВНОЕ ПОКРЫТИЕ ДЕТАЛЕЙ, ПЕРЕД ИСПОЛЬЗОВАНИЕМ ПЛИТЫ
НЕОБХОДИМО УДАЛИТЬ!

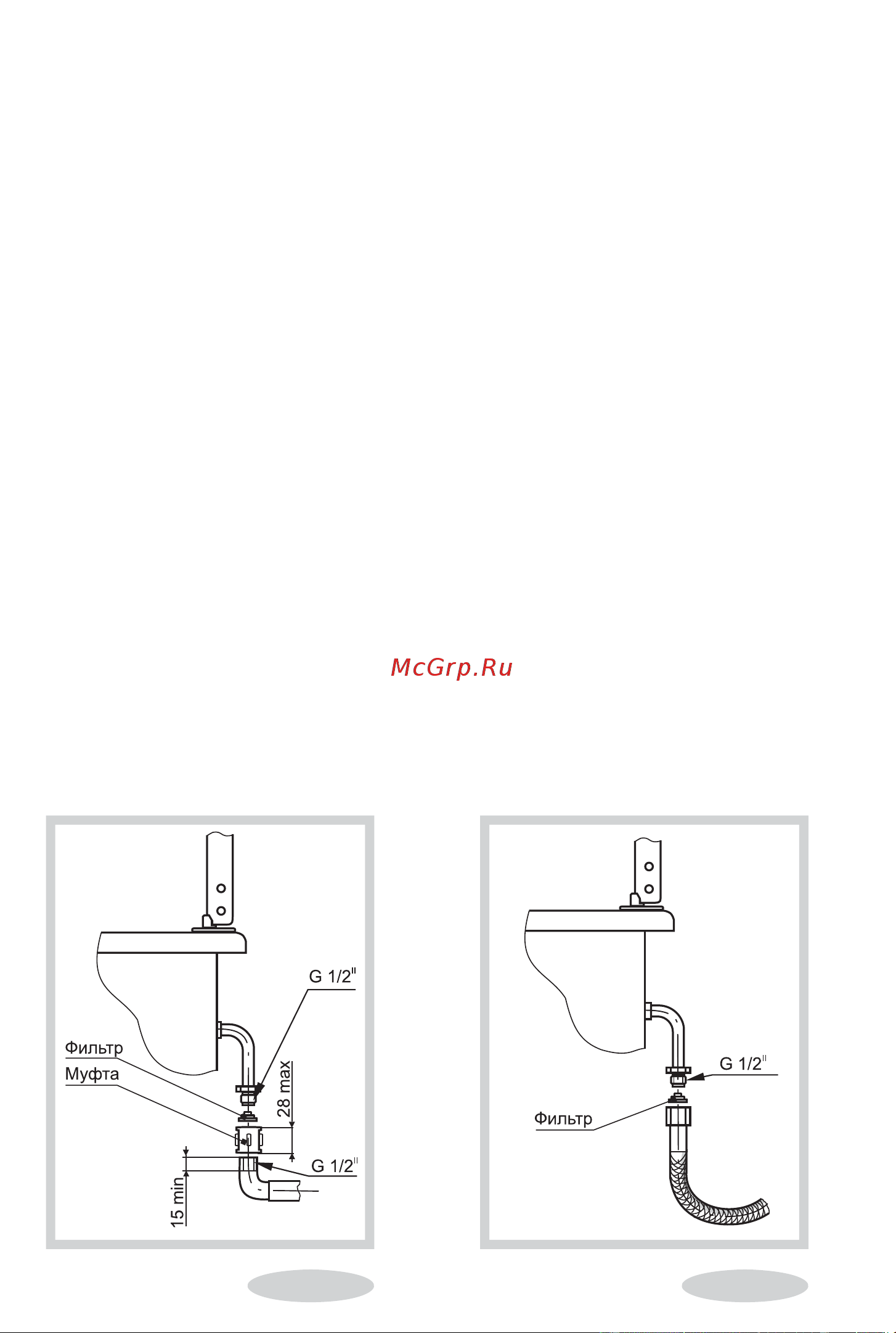

Жесткое подсоединение
Подсоединение плиты к газовому стояку или баллону следует проводить в соответствии
с местными стандартами и как показано на рисунке 17.
Выравнивание
Плита должна быть выставлена горизонтально.
Горизонтальность можно проверить уровнем или с помощью сковороды, жир на которой
должен растекаться равномерно, не скапливаясь у края.
При наличии ножек точную регулировку производите широкой отверткой, вращая
ножки внутри хозшкафчика. Для удобства вращения чуть приподнимите край плиты
со стороны регулировки.
6.2 ПОДКЛЮЧЕНИЕ
Перед подключением проверить, соответствуют ли местные условия подключения
(вид и давление газа) настройке плиты.
Параметры настройки плиты указаны в руководстве и на табличке плиты.
Если давление природного газа превышает максимально допустимое значение,
в подводящей сети необходимо установить редуктор, понижающий давление до
положенной величины.
После подключения плиты проверьте работу горелок. Пламя горелок должно быть
ровным, без проскоков и отрывов.
Рис.17
Рис.18
