Czynności wstępne
Polski

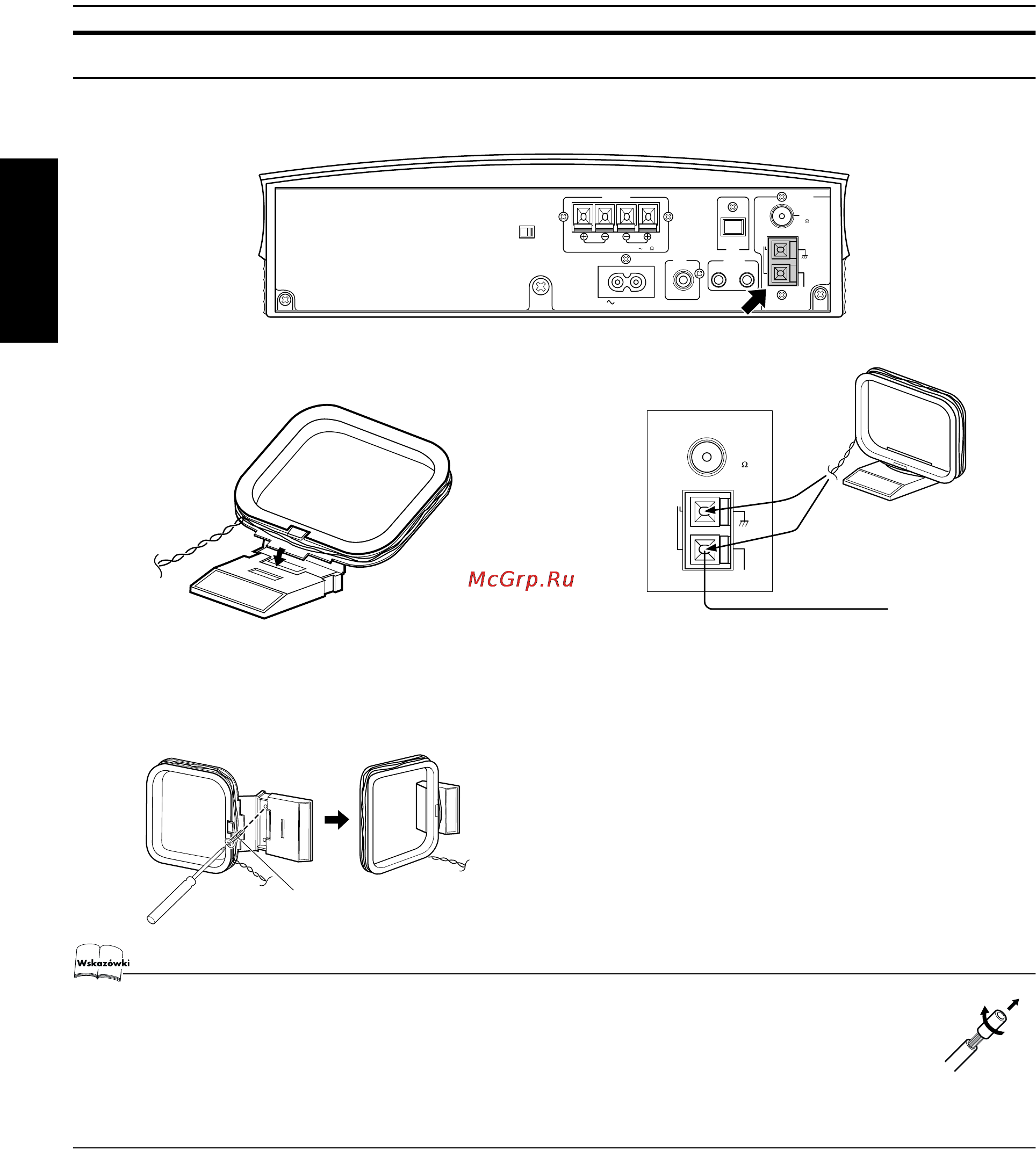

Podłączanie anteny AM (MW/LW)
Podłączanie anteny AM (MW/LW)Podłączanie anteny AM (MW/LW)
Podłączanie anteny AM (MW/LW)
Tylny panel jednostki centralnej
Antenę ramową AM można zamontować na ścianie.
Jeżeli końcówki przewodów anteny ramowej AM są pokryte izolacją winylową, należy ją usunąć w sposób
pokazany na rysunku.
Należy się upewnić, że kable anteny nie stykają się z jakimikolwiek złączami, przewodami połączeniowymi ani
przewodem sieciowym.
Może to być przyczyną pogorszenia odbioru.
W przypadku słabego odbioru należy podłączyć pojedynczy przewód w izolacji winylowej do zacisku AM EXT. (Nie należy odłączać
anteny ramowej AM.)
ANTENNA
OUT IN
SPEAKERS
AC IN
AM
EXT
FM
(
75
)
COAXIAL
AM
LOOP
R
L
MD/AUX
SUB
WOOFER
CD DIGITAL
OUT
H
V
DISP.SET
SPEAKER IMPEDANCE 4 16
Zamontuj ramę anteny AM w podstawce, zatrzaskując
uchwyty ramy w szczelinie podstawki.
Antena ramowa AM (w zestawie)
AM
EXT
FM
(
75
)
COAXIAL
AM
LOOP
ANTENNA
Obracając antenę ramową, ustal położenie zapewniające
najlepszy odbiór.
Przewód jednożyłowy
w izolacji winylowej
(nie należy do
wyposażenia)
Wkręt (nie należy do wyposażenia)
