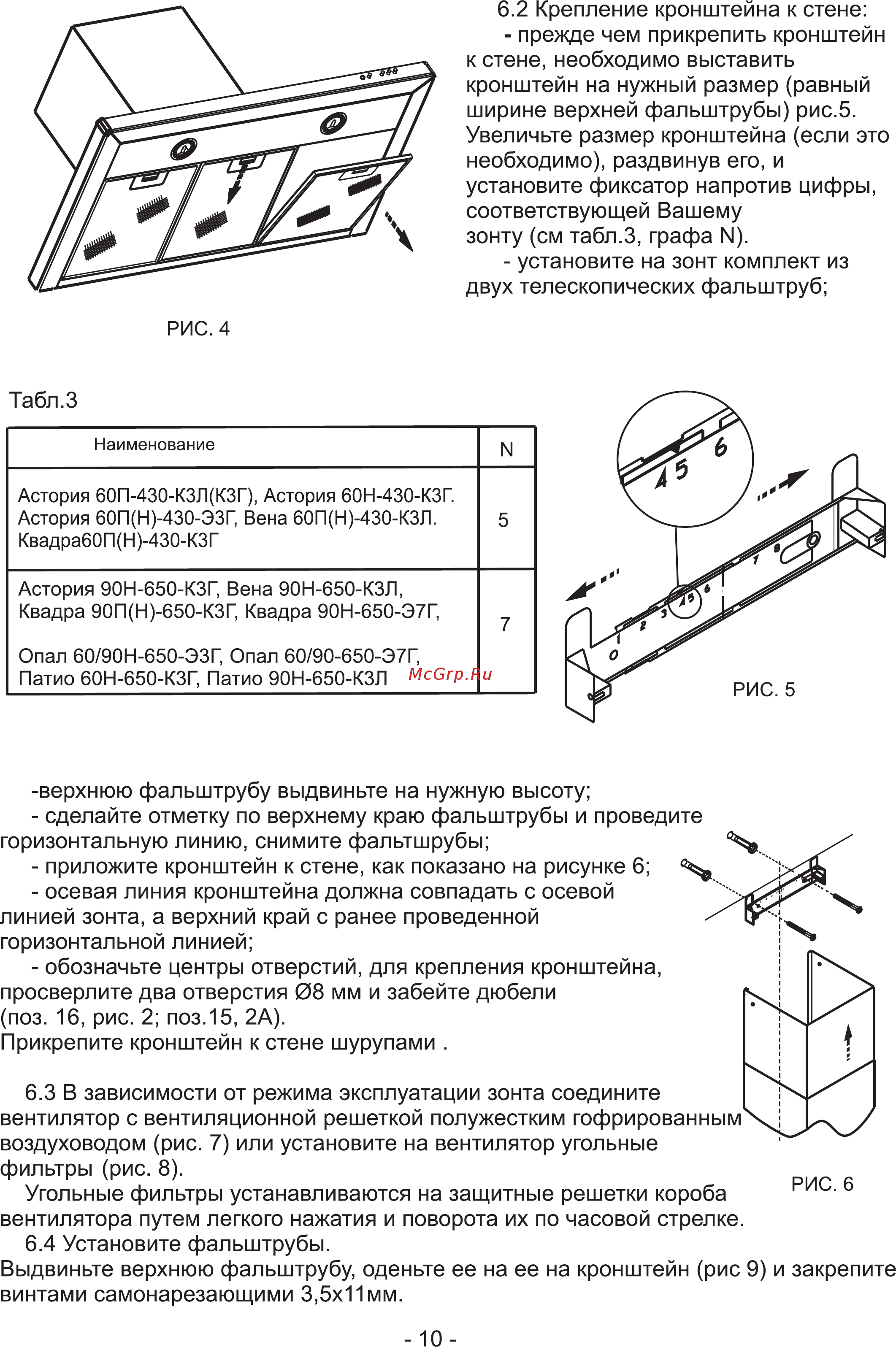

6 2 Крепление кронштейна к стене прежде чем прикрепить кронштейн к стене необходимо выставить кронштейн на нужный размер равный ширине верхней фальштрубы рис 5 Увеличьте размер кронштейна если это необходимо раздвинув его и установите фиксатор напротив цифры соответствующей Вашему зонту см табл 3 графа Ы установите на зонт комплект из двух телескопических фальштруб РИС 4 Табл З Наименование Ы Астория 60П 430 КЗЛ КЗГ Астория 60Н 430 КЗГ Астория 60П Н 430 ЭЗГ Вена 60П Н 430 КЗЛ Квадра60П Н 430 КЗГ Астория 90Н 650 КЗГ Вена 90Н 650 КЗЛ Квадра 90П Н 650 КЗГ Квадра 90Н 650 Э7Г 5 7 Опал 60 90Н 650 ЭЗГ Опал 60 90 650 Э7Г Патио 60Н 650 КЗГ Патио 90Н 650 КЗЛ верхнюю фальштрубу выдвиньте на нужную высоту сделайте отметку по верхнему краю фальштрубы и проведите горизонтальную линию снимите фальтшрубы приложите кронштейн к стене как показано на рисунке 6 осевая линия кронштейна должна совпадать с осевой линией зонта а верхний край с ранее проведенной горизонтальной линией обозначьте центры отверстий для крепления кронштейна просверлите два отверстия 08 мм и забейте дюбели поз 16 рис 2 поз 15 2А Прикрепите кронштейн к стене шурупами 6 3 В зависимости от режима эксплуатации зонта соедините вентилятор с вентиляционной решеткой полужестким гофрированным воздуховодом рис 7 или установите на вентилятор угольные фильтры рис 8 Угольные фильтры устанавливаются на защитные решетки короба вентилятора путем легкого нажатия и поворота их по часовой стрелке 6 4 Установите фальштрубы Выдвиньте верхнюю фальштрубу оденьте ее на ее на кронштейн рис 9 и закрепите винтами самонарезающими 3 5x11мм 10 РИС 6
