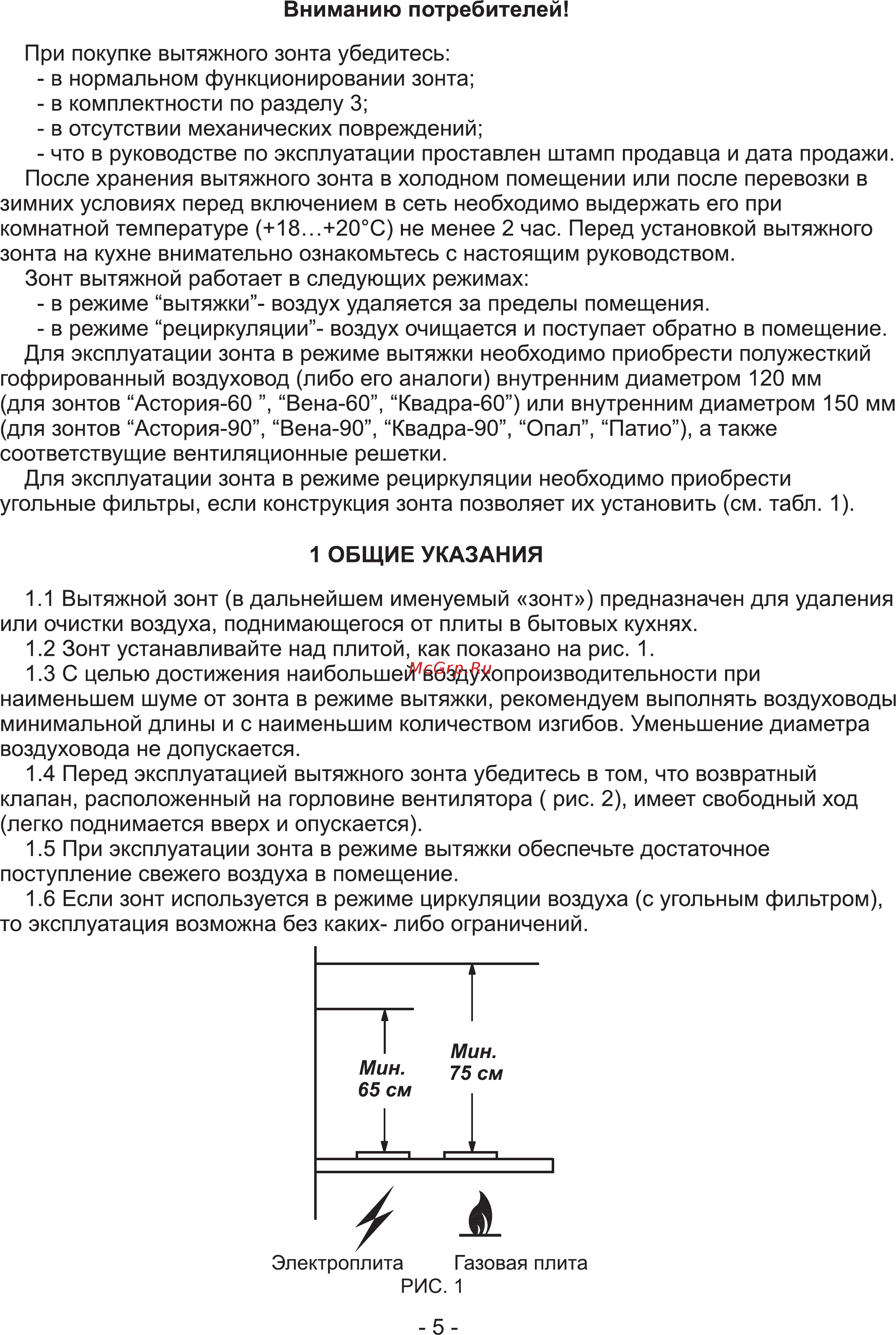

Вниманию потребителей При покупке вытяжного зонта убедитесь в нормальном функционировании зонта в комплектности по разделу 3 в отсутствии механических повреждений что в руководстве по эксплуатации проставлен штамп продавца и дата продажи После хранения вытяжного зонта в холодном помещении или после перевозки в зимних условиях перед включением в сеть необходимо выдержать его при комнатной температуре 18 20 С не менее 2 час Перед установкой вытяжного зонта на кухне внимательно ознакомьтесь с настоящим руководством Зонт вытяжной работает в следующих режимах в режиме вытяжки воздух удаляется за пределы помещения в режиме рециркуляции воздух очищается и поступает обратно в помещение Для эксплуатации зонта в режиме вытяжки необходимо приобрести полужесткий гофрированный воздуховод либо его аналоги внутренним диаметром 120 мм для зонтов Астория 60 Вена 60 Квадра 60 или внутренним диаметром 150 мм для зонтов Астория 90 Вена 90 Квадра 90 Опал Патио а также соответствущие вентиляционные решетки Для эксплуатации зонта в режиме рециркуляции необходимо приобрести угольные фильтры если конструкция зонта позволяет их установить см табл 1 1 ОБЩИЕ УКАЗАНИЯ 1 1 Вытяжной зонт в дальнейшем именуемый зонт предназначен для удаления или очистки воздуха поднимающегося от плиты в бытовых кухнях 1 2 Зонт устанавливайте над плитой как показано на рис 1 1 3 С целью достижения наибольшей воздухопроизводительности при наименьшем шуме от зонта в режиме вытяжки рекомендуем выполнять воздуховоды минимальной длины и с наименьшим количеством изгибов Уменьшение диаметра воздуховода не допускается 1 4 Перед эксплуатацией вытяжного зонта убедитесь в том что возвратный клапан расположенный на горловине вентилятора рис 2 имеет свободный ход легко поднимается вверх и опускается 1 5 При эксплуатации зонта в режиме вытяжки обеспечьте достаточное поступление свежего воздуха в помещение 1 6 Если зонт используется в режиме циркуляции воздуха с угольным фильтром то эксплуатация возможна без каких либо ограничений Мин 75 см 65 см Мин Электроплита Газовая плита РИС 1 5
