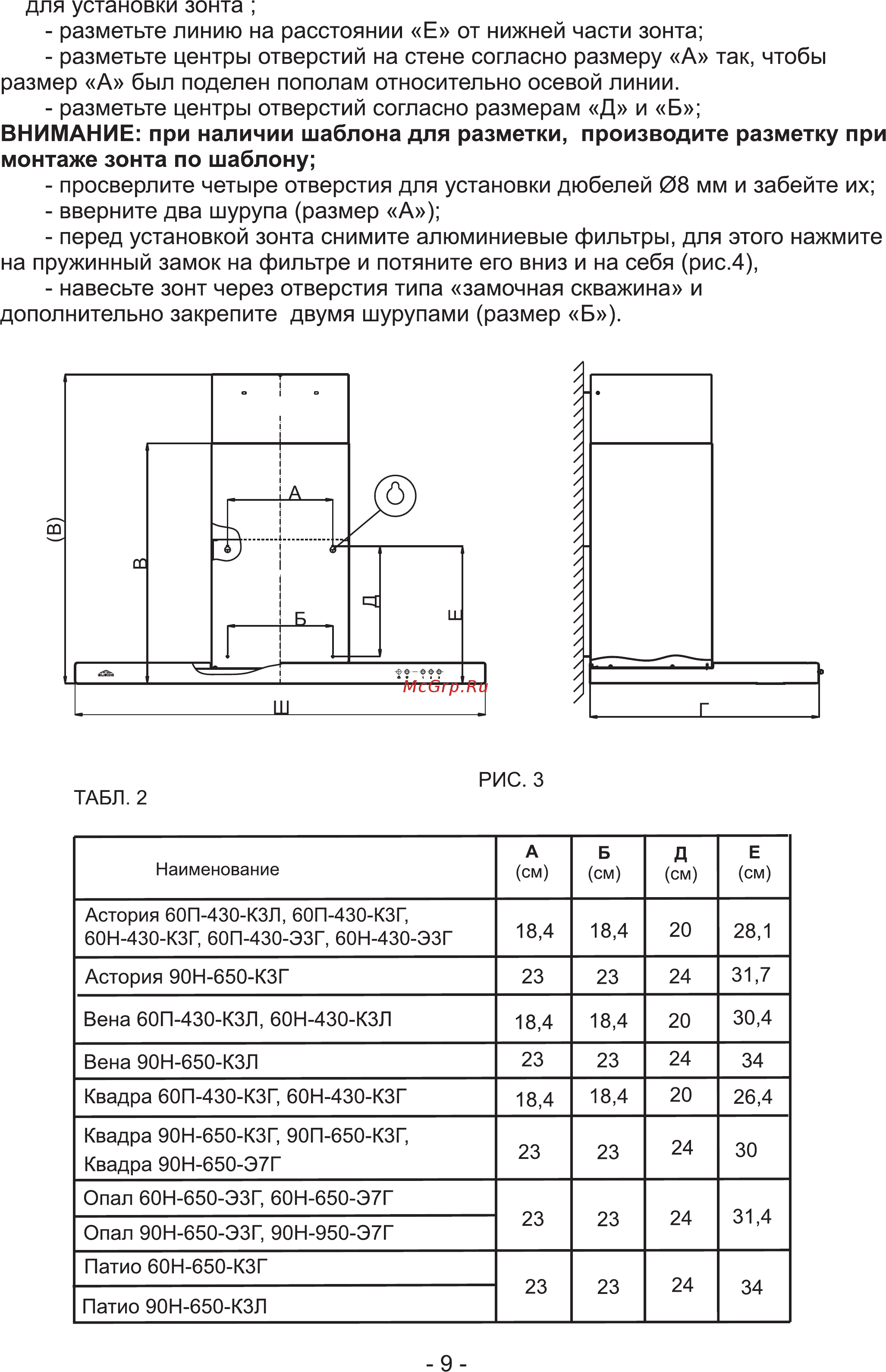

для установки зонта разметьте линию на расстоянии Е от нижней части зонта разметьте центры отверстий на стене согласно размеру А так чтобы размер А был поделен пополам относительно осевой линии разметьте центры отверстий согласно размерам Д и Б ВНИМАНИЕ при наличии шаблона для разметки производите разметку при монтаже зонта по шаблону просверлите четыре отверстия для установки дюбелей 08 мм и забейте их вверните два шурупа размер А перед установкой зонта снимите алюминиевые фильтры для этого нажмите на пружинный замок на фильтре и потяните его вниз и на себя рис 4 навесьте зонт через отверстия типа замочная скважина и дополнительно закрепите двумя шурупами размер Б А Б Д Е см см см см Астория 60П 430 КЗЛ 60П 430 КЗГ 60Н 430 КЗГ 60П 430 ЭЗГ 60Н 430 ЭЗГ 18 4 18 4 20 28 1 Астория 90Н 650 КЗГ 23 23 24 31 7 18 4 18 4 20 30 4 Вена 90Н 650 КЗЛ 23 23 24 34 Квадра 60П 430 КЗГ 60Н 430 КЗГ 18 4 18 4 20 26 4 23 23 24 30 23 23 24 31 4 23 23 24 34 Наименование Вена 60П 430 КЗЛ 60Н 430 КЗЛ Квадра 90Н 650 КЗГ 90П 650 КЗГ Квадра 90Н 650 Э7Г Опал 60Н 650 ЭЗГ 60Н 650 Э7Г Опал 90Н 650 ЭЗГ 90Н 950 Э7Г Патио 60Н 650 КЗГ Патио 90Н 650 КЗЛ 9
