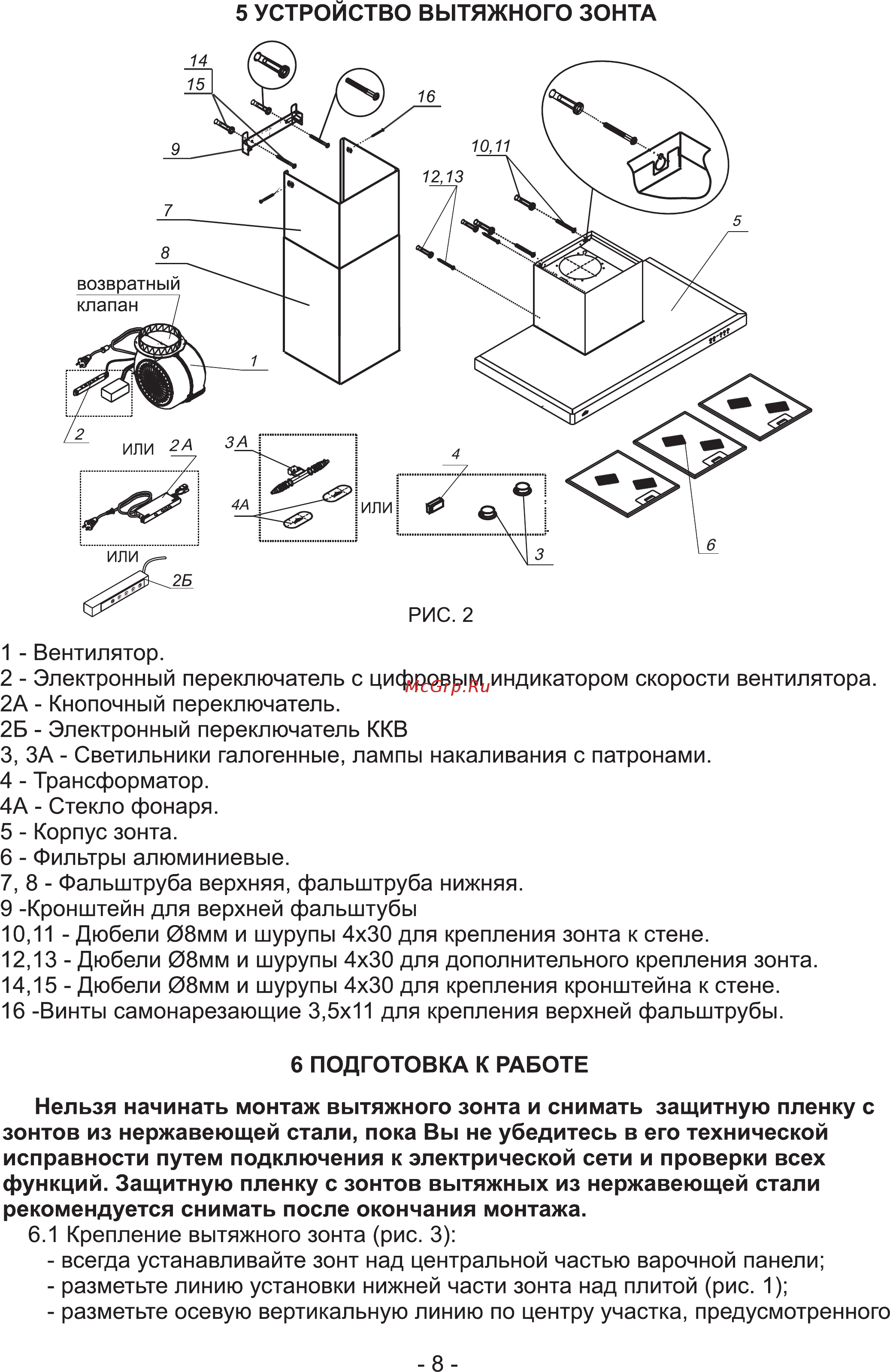

5 УСТРОЙСТВО ВЫТЯЖНОГО ЗОНТА 1 Вентилятор 2 Электронный переключатель с цифровым индикатором скорости вентилятора 2А Кнопочный переключатель 2Б Электронный переключатель ККВ 3 ЗА Светильники галогенные лампы накаливания с патронами 4 Трансформатор 4А Стекло фонаря 5 Корпус зонта 6 Фильтры алюминиевые 7 8 Фальштруба верхняя фальштруба нижняя 9 Кронштейн для верхней фальштубы 10 11 Дюбели 08мм и шурупы 4x30 для крепления зонта к стене 12 13 Дюбели 08мм и шурупы 4x30 для дополнительного крепления зонта 14 15 Дюбели 08мм и шурупы 4x30 для крепления кронштейна к стене 16 Винты самонарезающие 3 5x11 для крепления верхней фальштрубы 6 ПОДГОТОВКА К РАБОТЕ Нельзя начинать монтаж вытяжного зонта и снимать защитную пленку с зонтов из нержавеющей стали пока Вы не убедитесь в его технической исправности путем подключения к электрической сети и проверки всех функций Защитную пленку с зонтов вытяжных из нержавеющей стали рекомендуется снимать после окончания монтажа 6 1 Крепление вытяжного зонта рис 3 всегда устанавливайте зонт над центральной частью варочной панели разметьте линию установки нижней части зонта над плитой рис 1 разметьте осевую вертикальную линию по центру участка предусмотренного 8
