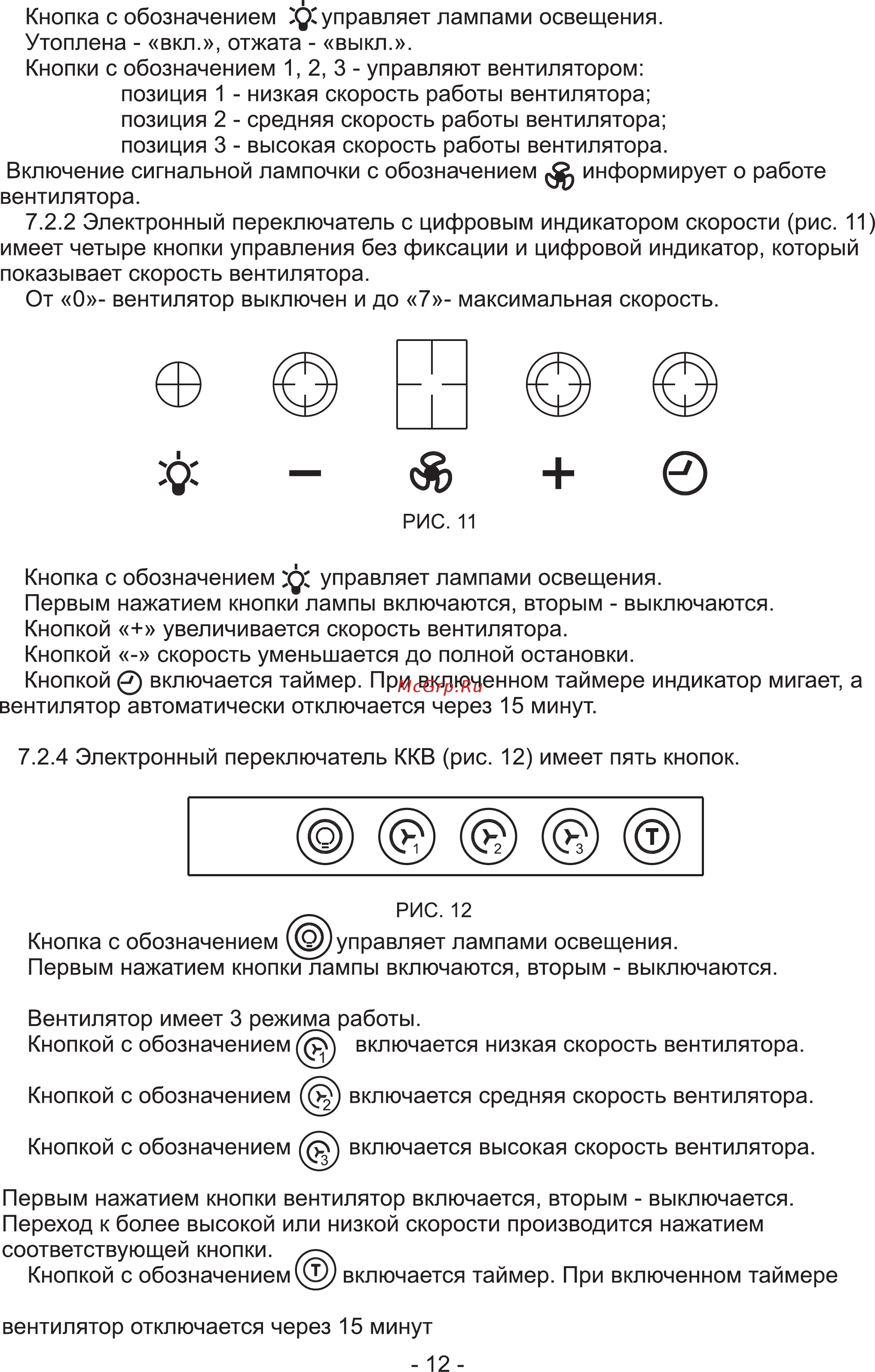

Кнопка с обозначением управляет лампами освещения Утоплена вкл отжата выкл Кнопки с обозначением 1 2 3 управляют вентилятором позиция 1 низкая скорость работы вентилятора позиция 2 средняя скорость работы вентилятора позиция 3 высокая скорость работы вентилятора Включение сигнальной лампочки с обозначением информирует о работе вентилятора 7 2 2 Электронный переключатель с цифровым индикатором скорости рис 11 имеет четыре кнопки управления без фиксации и цифровой индикатор который показывает скорость вентилятора От О вентилятор выключен и до 7 максимальная скорость РИС 11 Кнопка с обозначением управляет лампами освещения Первым нажатием кнопки лампы включаются вторым выключаются Кнопкой увеличивается скорость вентилятора Кнопкой скорость уменьшается до полной остановки Кнопкой 0 включается таймер При включенном таймере индикатор мигает а вентилятор автоматически отключается через 15 минут 7 2 4 Электронный переключатель ККВ рис 12 имеет пять кнопок РИС 12 Кнопка с обозначением управляет лампами освещения Первым нажатием кнопки лампы включаются вторым выключаются Вентилятор имеет 3 режима работы Кнопкой с обозначением включается низкая скорость вентилятора Кнопкой с обозначением 0 включается средняя скорость вентилятора Кнопкой с обозначением включается высокая скорость вентилятора Первым нажатием кнопки вентилятор включается вторым выключается Переход к более высокой или низкой скорости производится нажатием соответствующей О1 вею вующеи кнопки кнопки Кнопкой с обозначением включается таймер При включенном таймере вентилятор отключается через 15 минут 12
