-4-
-9-
При покупке вытяжного зонта убедитесь:
- в нормальном функционировании зонта;
- в комплектности по разделу 3;
- в отсутствии механических повреждений;
- что в руководстве по эксплуатации проставлен штамп продавца и дата продажи.
После хранения вытяжного зонта в холодном помещении или после перевозки в
зимних условиях перед включением в сеть необходимо выдержать его при комнатной
температуре (+18…+20°C) не менее 2 час. Перед установкой вытяжного зонта на кухне
внимательно ознакомьтесь с настоящим руководством.
Для эксплуатации зонта необходимо приобрести полужесткий гофрированный
воздуховод внутренним диаметром 150 мм и соответствующую вентиляционную
решетку.
Зонт вытяжной работает только в режиме “вытяжка” воздух удаляется за пределы
помещения.
-
Вниманию потребителей!
1 ОБЩИЕ УКАЗАНИЯ
РИС. 1
1.1 Вытяжной зонт (в дальнейшем именуемый «зонт») предназначен для удаления
или очистки воздуха, поднимающегося от плиты в бытовых кухнях.
1.2 Зонт устанавливайте над плитой, как показано на рис. 1.
1.3 С целью достижения наибольшей воздухопроизводительности при наименьшем
шуме от зонта (в режиме вытяжки), рекомендуем выполнять воздуховоды минимальной
длины и с наименьшим количеством изгибов.
1.4 Перед эксплуатацией вытяжного зонта убедитесь в том, что возвратный клапан,
расположенный на горловине вентилятора ( рис. 2), имеет свободный ход (легко
поднимается вверх и опускается).
1.5 При эксплуатации зонта в режиме вытяжки обеспечьте достаточное поступление
свежего воздуха в помещение.
Уменьшение диаметра воздуховода не
допускается.
Электроплита
Газовая плита
Мин.
65 см
Мин.
75 см
РИС 6

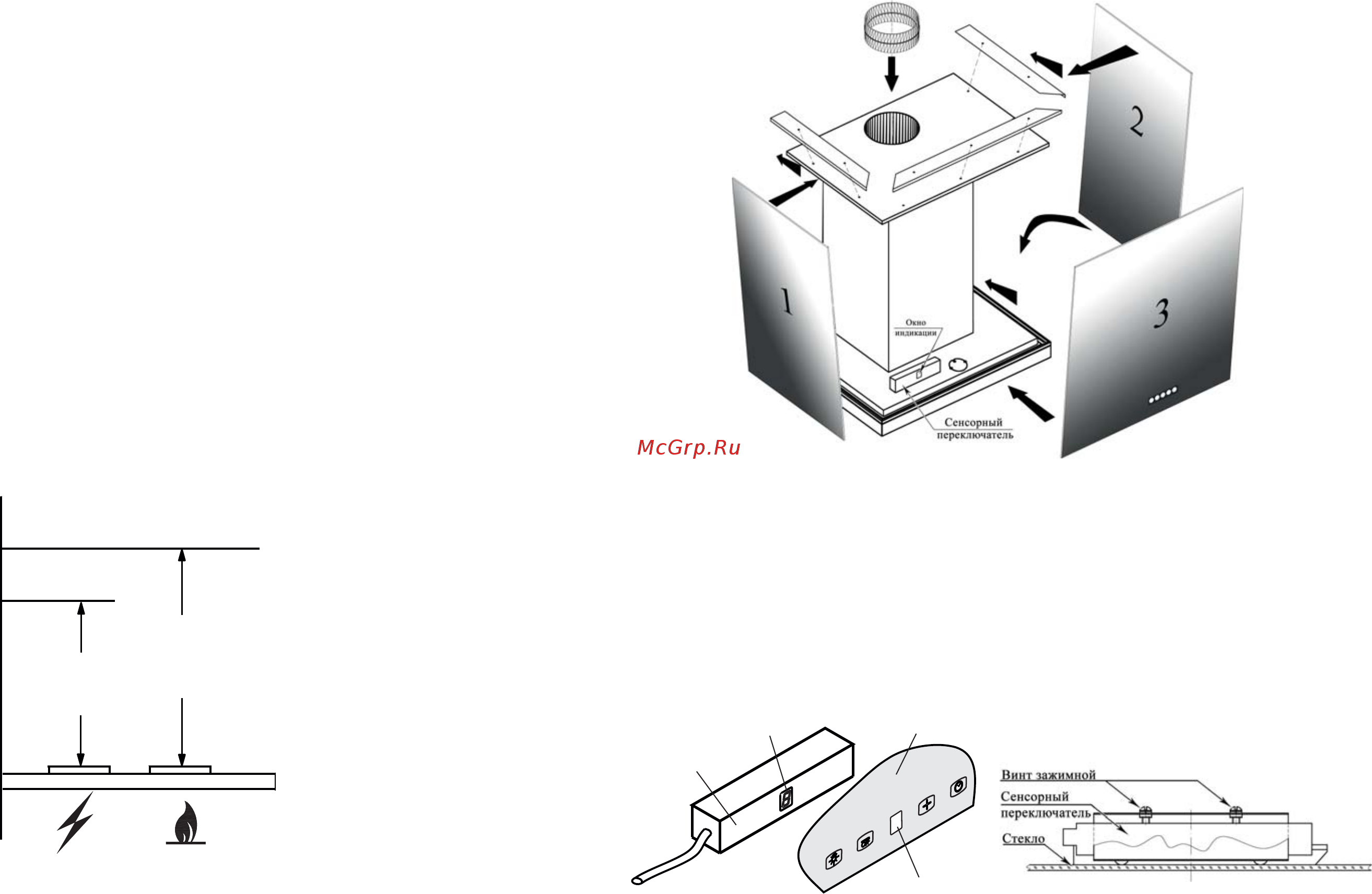

- После установки переднего стекла 3 (рис. 7), производится окончательная
подгонка боковых стекол к переднему стеклу. После окончания подгонки затяните
винты на прижимных пластинах (рис. ).
- При установке переднего стекла 3 (рис , ), необходимо сенсорный
переключатель установить в держатель, который приклеен к стеклу. Окно
индикации на переключателе совместите с прозрачным окном на стекле (рис ),
при этом провод переключателя должен находится слева (если смотреть с лицевой
стороны стекла).
- Закрепите переключатель зажимными винтами (рис , ), которые расположены
в держателе и затяните винты до упора.
78
8
69
6
РИС. 9
РИС 8
стекло
переключатель
прозрачное
окно
окно индикации
вид сверху
РИС. 7
6.4.5 Стекла устанавливаются окрашенной стороной внутрь зонта.
- Нижний край стекла вставьте в паз зонта.
- Придерживая стекло за верхний край, установите сверху прижимную пластину.
- Закрепите ее винтами самонарезающими 3,5х11. Винты следует оставить слегка
недотянутыми для окончательной подгонки стекол.
- Боковые стекла 1 и 2 после установки в нижний паз сдвигаются в сторону стены,
на которой закреплен зонт. ( рис 7).
Порядок установки стекол указан цифрами на рис .7
