-6-
РИС. 2
уменьшается производительность зонта и появляется риск возгорания
фильтра! Никогда не эксплуатируйте зонт без установленного фильтра!
4. Устанавливайте зонт над плитой в соответствии с рис. 1.
4. Не допускайте возникновения факельного пламени под зонтом Пламя
газовых конфорок всегда должно быть закрыто посудой. Сильный нагрев
пламенем газовых конфорок может повредить вытяжной зонт.
4. Работы по поиску и устранению неисправностей (кроме замены лампы)
должны выполняться лицом, обученным правилам работы с
электроустановками. При повреждении шнура питания его следует заменить
аналогичным шнуром, приобретаемым у изготовителя или его агента.
4. Зонт предназначен только для удаления воздуха. Оберегайте его от
статических и динамических нагрузок.
4.1 При работе зонта в режиме вытяжки одновременно с отопительным
оборудованием, которое используется с вытяжными трубами (отопительные
системы, проточные водонагреватели или котлы, работающие на газе, жидком
или твердом топливе), необходимо обеспечить подачу воздуха в объеме,
достаточном для сгорания топлива. При подаче воздуха в недостаточном
объеме, возникает опасность отравления газообразными продуктами сгорания,
которые всасываются обратно в помещение.
7
8 !
9
10
1
4.1 В режиме вытяжки загрязненный воздух не должен выходить в вытяжное
отверстие, используемое для удаления запахов из приборов, сжигающих газ или
другие виды топлива.
2

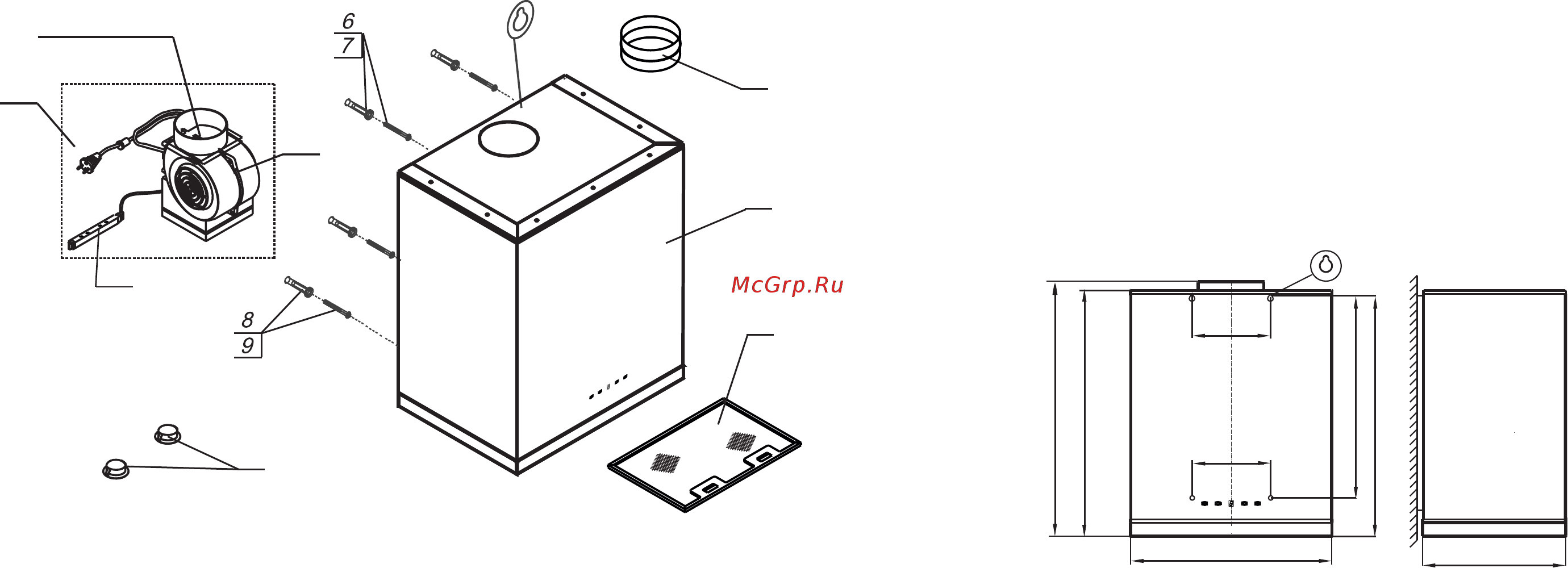

5 УСТРОЙСТВО ВЫТЯЖНОГО ЗОНТА
4
3
2
5
1.2
возвратный
клапан
1.1
1
1 - Вытяжная группа с переключателем и проводами.
1.1 - Вентилятор
1.2 - Переключатель сенсорный
2 - Светильники галогенные
-7-
6.1 Крепление вытяжного зонта (рис. 3):
- всегда устанавливайте зонт над центральной частью варочной панели;
- разметьте линию установки нижней части зонта над плитой рис. 1 ;
- разметьте осевую вертикальную линию по центру участка, предусмотренного
для установки зонта ;
- разметьте центры отверстий на стене согласно размеру «А» (табл.2) так, чтобы
размер «А» был поделен пополам относительно осевой линии;
- просверлите два отверстия (размер для установки дюбелей 10 мм
(глубина отверстий не менее 55 мм). Забейте два дюбеля
- просверлите два отверстия для установки дюбелей 8 мм и
забейте дюбели ;
- перед установкой зонта снимите алюминиевый фильтр (рис. 4), для этого
нажмите на пружинные замки на фильтре и потяните его на себя;
- проверьте соединение пластикового воздуховода с горловиной вентилятора и
соединителем (поз. 8, рис. 2).
- навесьте зонт через отверстия типа «замочная скважина» и дополнительно
закрепите двумя шурупами (размер «Б»). Установите фильтры на место.
Нельзя начинать монтаж вытяжного зонта и снимать защитную пленку с
зонтов из нержавеющей стали, пока Вы не убедитесь в его технической
исправности путем подключения к электрической сети и проверки всех функций.
Защитную пленку с зонтов вытяжных из нержавеющей стали рекомендуется
снимать после окончания монтажа.
Вытяжной зонт монтируется на стену без стекол (Виолан !Glass)
Ø
Ø
- разметьте линию на расстоянии «Е» от нижней части зонта;
- разметьте центры отверстий согласно размерам «Д» и «Б»;
«А»)
10х50 мм.
- Вверните два самонарезающих винта 6х50 (размер «А»). Головки винтов
должны выступать над поверхностью стены на 5...8 мм.
(размер «Б»)
вниз и
Ø
6 ПОДГОТОВКА К РАБОТЕ
3 - Корпус.
4 - Фильтр алюминиевый.
Соединитель для круглых каналов без клапана.
6 Дюбели 10х50 и винты самонарезающие 6х50 для крепления зонта к стене.
8
-
Ø8
5
,7 -
-Дюбели и шурупы 4х30 для дополнительного крепления зонта к стене.
Ø
,9
РИС. 3
В
Г
Ш
А
Д
Е
Б
В1
