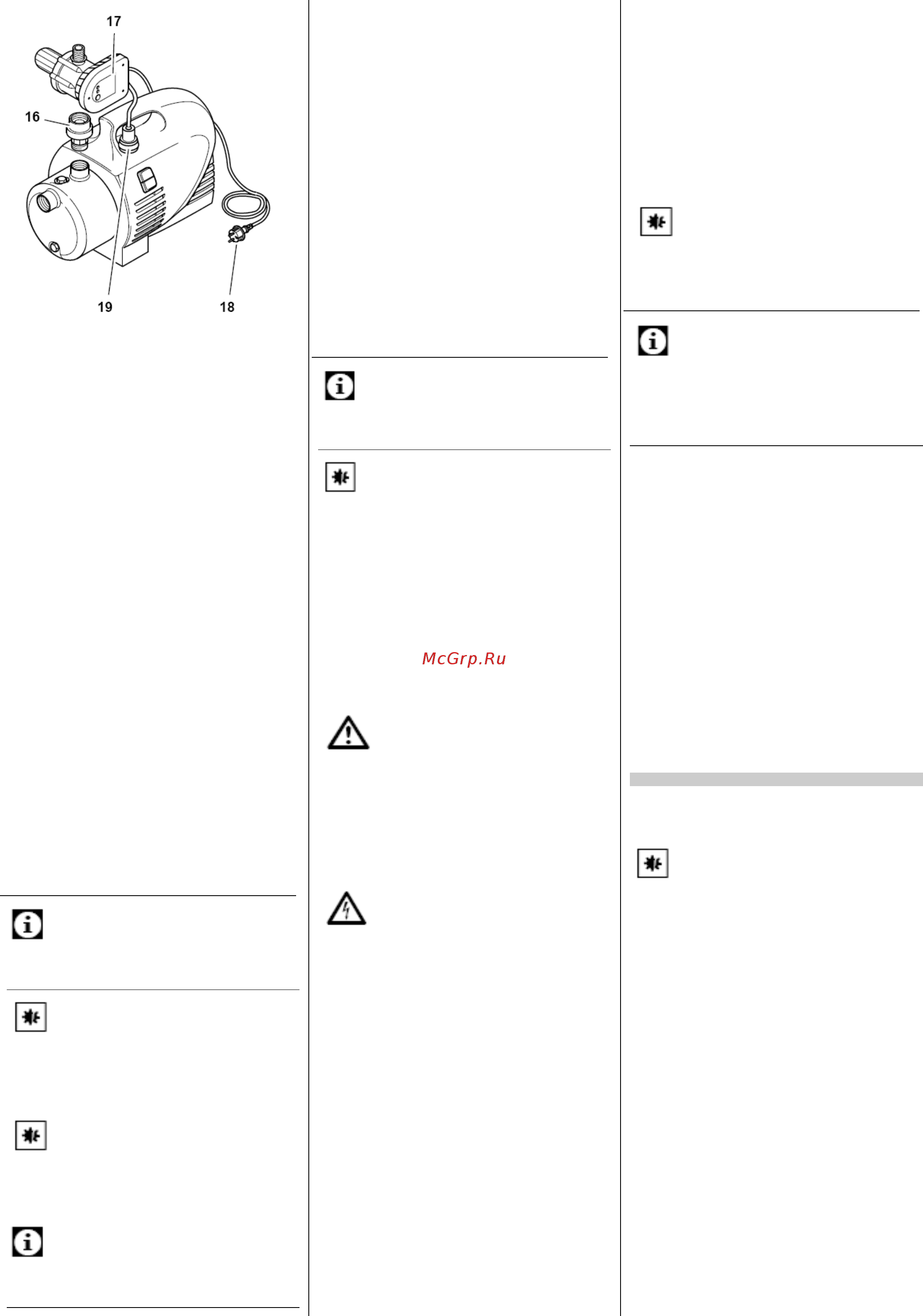

Metabo P 3300 S [3/6] Присоединение всасывающей линии

1. Убедитесь в том, что насос выключен,

а вилка (18) его кабеля не вставлена в

штепсельную розетку.

2. Ввинтите адаптер (16) в выходной

штуцер насоса.

3. Присоедините к адаптеру реле давле-

ния (17) и закрепите его затягиванием

накидной гайки.

4. Закрепляя реле давления, поверните

его так, чтобы обеспечивался удобный

доступ к его лицевой стороне (с эле-

ментами управления и контроля).

5. Вставьте сетевую вилку (18) насоса в

штепсельный разъем (19) реле давле-

ния.

5.2 Установка

− Устройство должно устанавливаться

на ровной горизонтальной поверхно-

сти, способной выдержать нагрузку,

вызываемую массой устройства и за-

полняющей его воды.

− Во избежание вибраций следует уста-

навливать устройство на эластичной

подкладке.

− Место установки должно хорошо вен-

тилироваться и обеспечивать защиту

от атмосферных воздействий.

− При использовании устройства для

откачки воды из бассейна или садо-

вого пруда необходимо устанавливать

его так, чтобы исключались его затоп-

ление или падение в воду. Необходи-

мо также соблюдать законодательные

предписания, распространяющиеся на

такой вариант эксплуатации.

5.3 Присоединение всасывающей ли-

нии

Указание:

Для присоединения Вам могут потребовать-

ся дополнительные принадлежности (см.

"Поставляемые принадлежности").

Внимание!

Всасывающая линия должна монтиро-

ваться так, чтобы она не оказывала на

насос механического усилия и не приво-

дила к возникновению механических на-

пряжений.

Внимание!

При перекачке сред с загрязняющими

примесями обязательно используйте

входной фильтр, оберегающий насос от

песка и частиц грязи.

Указание:

Во избежание вытекания воды из отключен-

ного насоса рекомендуется применять об-

ратный клапан.

− Все резьбовые соединения должны

затягиваться с использованием уплот-

нительной ленты. Неплотности приво-

дят к подсасыванию насосом воздуха,

препятствующему всасыванию воды

или затрудняющему его.

− Внутренний диаметр всасывающей

линии должен быть не менее 1" (25

мм). Она должна быть устойчивой к

перегибам, давлению и разрежению.

− Всасывающая линия должна быть как

можно короче, так как с ростом ее дли-

ны уменьшается производительность

насоса.

− Во избежание образования воздушных

пробок всасывающая линия должна

прокладываться с постоянным подъе-

мом в направлении насоса.

− Необходимо обеспечение достаточно-

го притока воды и постоянного нахож-

дения конца всасывающей линии в во-

де.

5.4 Присоединение напорной линии

Указание:

Для присоединения Вам могут потребовать-

ся дополнительные принадлежности (см.

"Поставляемые принадлежности").

Внимание!

Напорная линия должна монтироваться

так, чтобы она не оказывала на насос

механического усилия и не приводила к

возникновению механических напряже-

ний.

− Все резьбовые соединения должны

затягиваться с использованием уплот-

нительной ленты, препятствующей

возникновению утечек.

− Все детали напорной линии должны

быть устойчивыми к давлению.

− Необходим квалифицированный мон-

таж всех деталей напорной линии.

Опасность!

Применение деталей, не обладающих

достаточной устойчивостью к давлению,

и неквалифицированный монтаж напор-

ной линии могут привести к ее разрыву

во время работы насоса и нанесению

травмы вырывающейся под напором

струей воды!

5.5 Подключение к электросети

Опасность поражения

электрическим током!

Не используйте устройство в сырых мес-

тах. Эксплуатируйте его только при со-

блюдении приведенных ниже указаний.

− Подключение должно осуществ-

ляться только к надлежащим обра-

зом смонтированным, заземленным

и проверенным штепсельным ро-

зеткам с защитным контактом.

− Сетевое напряжение и параметры

предохранителя должны соответст-

вовать данным, приведенным в

разделе "Технические характеристи-

ки".

− При использовании устройства для

откачки воды из плавательных бас-

сейнов или садовых прудов, а также

эксплуатации его в других анало-

гичных местах необходима защита

автоматом защитного отключения,

реагирующим на ток повреждения,

не превышающий 30 мА (предписа-

ние DIN VDE 0100 -702, -738). Такое

решение принципиально рекомен-

дуется нами в целях защиты людей

от поражения электрическим током.

− При эксплуатации на открытом воз-

духе необходимо использовать

электрические соединительные

элементы, защищенные от брызг

воды любого направления. Соеди-

нения не должны находиться в во-

де.

− Удлинительный кабель должен

иметь достаточное сечение провод-

ников (см. "Технические характери-

стики"). Если используется кабель-

ный барабан, необходимо полно-

стью размотать с него кабель.

5.6 Заполнение насоса и начальный

этап всасывания

Внимание!

При каждом новом присоединении или в

случае потери воды (всасывания возду-

ха) необходимо заново заполнять насос

водой. Включение не заполненного водой

насоса приводит к выходу его из строя!

Указание:

В заполнении водой всасывающей линии

нет необходимости, поскольку насос являет-

ся самовсасывающим. Однако до момента

формирования давления может пройти не-

которое время, зависящее от длины и диа-

метра линии.

1. Вывинтите резьбовую пробку наливно-

го отверстия и удалите ее вместе с

прокладкой.

2. Медленно залейте в насос чистую воду

до его заполнения.

3. Если Вы хотите сократить время, не-

обходимое для всасывания, заполните

водой и всасывающую линию.

4. Установив прокладку, вновь завинтите

резьбовую пробку наливного отвер-

стия.

5. Откройте напорную линию (путем от-

крывания водопроводного крана или

включения разбрызгивателя), чтобы

обеспечить выход воздуха во время

всасывания.

6. Включите устройство (см. "Эксплуата-

ция").

7. Выключите устройство, когда вода

начнет вытекать равномерно.

6. Эксплуатация

Предполагается, что насос и всасывающая

линия присоединены и заполнены водой (см.

"Перед вводом в эксплуатацию").

Внимание!

Работа насоса в режиме "сухого хода"

(без жидкостной смазки) не допускается!

Необходимым условием является посто-

янное наличие достаточного запаса жид-

кости (воды).

• Если не запускается электродвигатель,

насос не развивает давления или воз-

никают иные проблемы, выключите

устройство и попытайтесь устранить

неполадку (см. "Решение проблем и

устранение неисправностей").

Характеристики насосов

Характеристика насоса отображает зависи-

мость его производительности от высоты

подачи.
