10
KAZ
Информация для предварительного ознакомления. Официальной информацией изготовителя не является Информация для предварительного ознакомления. Официальной информацией изготовителя не являетсяИнформация для предварительного ознакомления. Официальной информацией изготовителя не является Информация для предварительного ознакомления. Официальной информацией изготовителя не является
Индикаторлар МБ басқару пернелері
1 — МБ қосу;
— МБ қосу/сөндіру;
2 — «Мұздату» функциясы;
— «Мұздату» функциясы;
3 — МБ-дегі жоғары температура;
— МБ-де жоғары температураны индикациялауды сөндіру;
4 — «–» белгісі;
— МБ-де температураны таңдау;
5 — МБ-дегі температура;
ТБ басқару пернелері
6 — ТБ-дегі температура;
— ТБ-деге температураны таңдау;
7 — «Демалыс» /желтдеткішті қосу функциясы*;
— «Жіберу» /желтдеткішті қосу функциясы*;
8 — «ТБ аса қатты салқындату» функциясы;
— «ТБ аса қатты салқындату» функциясы;
9 — ТБ қосу
— ТБ қосу/сөндіру;
Бақсару пернесі
— дыбыстық сигналды сөндіру
* ТБ-де желдеткіш болғанда қолданылады.

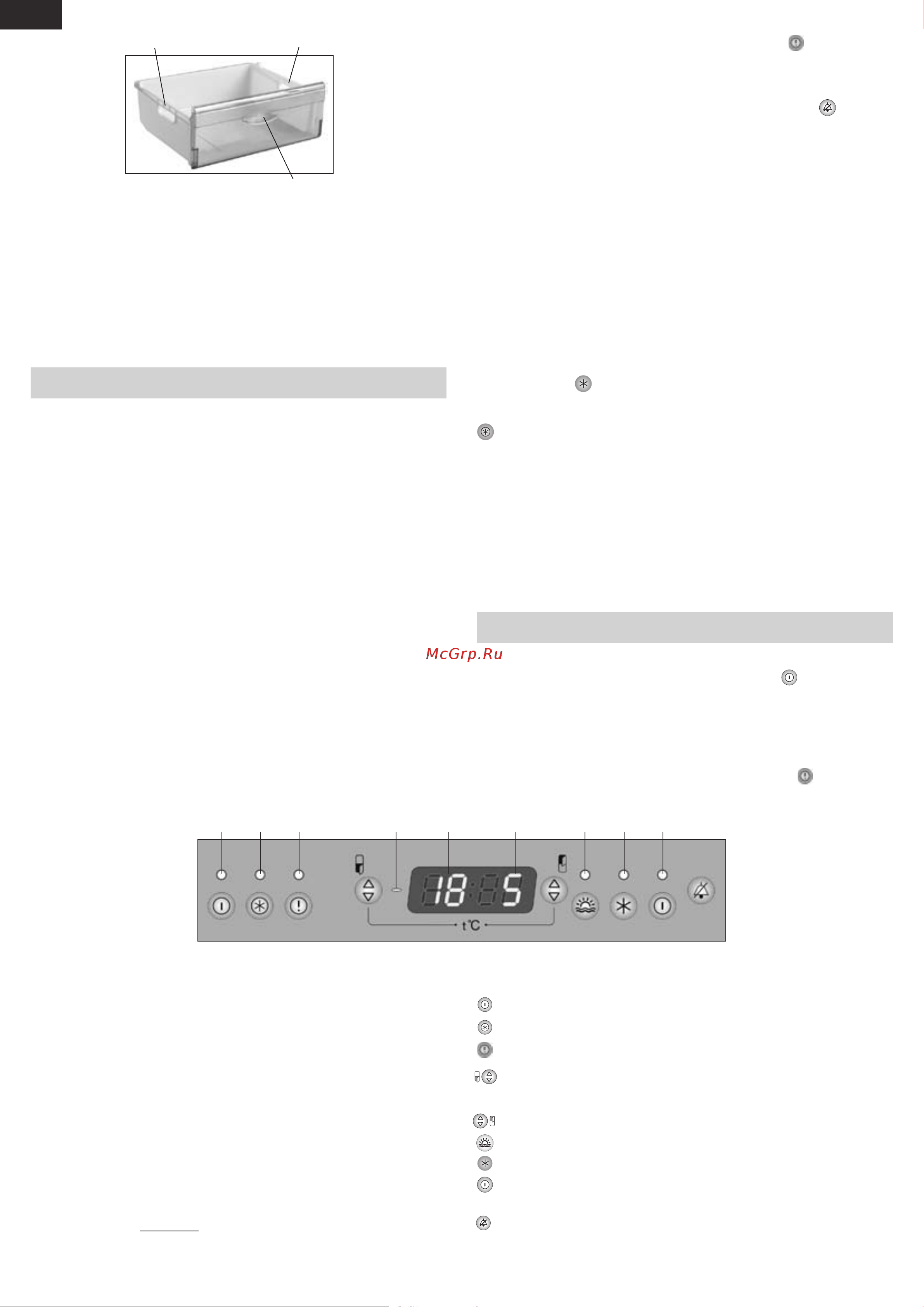

5 сурет – Басқару блогы
4 сурет — Себет
тұтқа тұтқа
тұтқа
тартыңыз – 3 сурет бойынша алдыңғы панель ашылады.
Балғындық бөлімін толтыруды аяқтаған соң, түпқойманы кері
бағытта итеру керек – алдыңғы панель жабылады.
1.10 4 сурет бойынша МБ себеттерінің алдыңғы панелінде
азық-түлікті салғанда және шығарғандағы ыңғайлық үшін тұтқасы,
және де тоңазытқыштан басқа жерде тасымалдау үшін (төменгі се-
беттен басқа), жан-жағында да тұтқалары бар. Себеттің дизайны
4 суреттен өзгее болуы мүмкін.
2 Б А С Қ А Р У Б Л О Г Ы
2.1 БАСҚАРЫ ПЕРНЕЛЕРІ МЕН ИНДИКАТОРЛАР
2. 1.1 Тоңазытқыштың жұмысын басқару 5 сурет бойынша
басқару блогының пернелерін басу арқылы орындалады.
Пернелер беттерінің зақымдалуы мен сынуына жол бермеу
үшін, басқан кезде бөгде заттарды қодануға және асыра күш салуға
ТЫЙЫМ САЛЫНАДЫ.
2.1.2 Басқару пернелерінің сәйкес индикаторлары бар, олар
функциялардың қосылғаны немесе сөндірілгені туралы хабарлап
отырады да, таңдалған температураны көрсетеді.
2.1.3 МБ-дегі жоғары температураны индикациялау
2.1.3.1 МБ-де температура жоғары болған кезде, 3 Индика-
тор (қызыл түсті) жанады (мысалы, бірінші рет қосылғанда неме-
се жинағаннан кейін, жаңа азық-түліктің үлкен көлемін салғанда).
Индикатордың қысқа мерзімдік қосылуы (мысалы, МБ есігі ұзақ
уақыт ашық тұрғанда) тоңазытқыштың ақаулы болғанының белгісі
болмайды: МБ-де температура төмендегенде индикатор автомат-
ты түрде сөніп қалады.
Индикатор ұзақ уақыт қосулы тұрғанда, сақталып тұрған азық-
түліктің сапасын тексеріп, сервистік қызметтің механигін шақырту
керек.
МБ-дегі жоғары температура индикаторының жыпылықтауы
белгісіз уақытқа сөндірудің немесе электр желісінде кернеуді
берудегі жаңылыстардың салынан азық-түліктің мұзынан еріп
кеткенін білдіреді. Жыпылықтау 5 сурет бойынша пернесін басу
арқылы тоқтатылады.
2.2 ДЫБЫСТЫҚ ДАБЫЛ БЕРУ
2.2.1 ТБ есігі 60 секундтан артық ашық тұрса, дыбыстық сиг-
нал қосылады. Дыбыстық сигнал, ТБ есігі жабылғанда,
пернесін
басқанда немесе бөлімді сөндіргенде, өшіріледі.
2 . 3 Б А С Қ А Р У Б Л О Г Ы НЫ Ң Ә Р І П Т І К - Ц ИФ Р Л І К
КӨРСЕТКІШТЕРІ
2.3.1 МБ және ТБ температура индикаторларныда тоңазытқыш
жұмысының диагностикасына байланысты әріптік-цифрлік
көрсеткіштер жануы мүмкін:
— «H». Бөлімдегі температура шекті рұқсат етілгеннен жоғары
болса, жыпылықтайды (тоңазытқышты электр желісіне қосқанда,
бөлімнің есігі ұзақ уақыт бойы ашық қалса, жаңа азық-түліктің
үлкен көлемін салғанда және т.б.). Бөлімде таңдалған температу-
ра қалпына келгеннен кейін индикатор сөніп қалады;
— «L». Бөлімдегі температура орнатылғаннан төмен бол-
са, «Мұздату» функциясы қосылса, жыпылықтайды. Бөлімде
таңдалған температура қалпына келгеннен кейін индикатор сөніп
қалады;
— «SC». «ТБ аса қатты салқындату» функциясы қосылғанда,
жанады да, ол
пернесі арқылы сөндірілгенде, немесе 6 сағат
өткен соң автоматты түрде сөнеді;
— «SF». «Мұздату» функциясы қосылғанда, жанады да, ол
пернесі арқылы сөндірілгенде, немесе 48 сағат өткен соң ав-
томатты түрде сөнеді;
— «F1», «F2». Ақаулықтар болғанда, жанады.
Басқару блогында «F1», «F2» көрсеткіштері жанғанда, және
«L», «H» 24 сағат бойы жыпылықтап тұрғанда, ақаулықтарды жою
үшін сервистік қызметтің механигін шақыру керек.
НАЗАР АУДАРЫҢЫЗ! «F1» көрсеткіші ТБ температура
қадағасының ақаулығына байланысты.
«F2» көрсеткіші МБ температура қадағасының ақаулығына
байланысты, бұл жағдайда тоңазытқыш жұмыс істей береді,
бірақ, МБ-де температура таңдалғаннан төмен болады.
3 Т О Ң А З Ы Т Қ Ы Ш Т Ы Ң Ж Ұ М Ы С Ы Н Б А С Қ А Р У
3.1 БӨЛІМДІ ҚОСУ
3.1.1 ТБ және МБ қосылуы бөлімге тиісті
пернесін басу
арқылы жүргізіледі – 1 немесе 9 индикаторы жанады. Бөлімдердегі
температура таңдалған сақтау температурасынан жоғары
көтерілсе, температураның сандық индикаторларында «H»
жыпылықтай бастайды.
МБ қосқаннан кейін МБ-дегі жоғары температураның индика-
торы жыпылықтай бастайды, оның жыпылықтауын
пернесін ба-
4
7
982 31
6
5
