Информация для предварительного ознакомления. Официальной информацией изготовителя не является Информация для предварительного ознакомления. Официальной информацией изготовителя не является
13
AZE
Информация для предварительного ознакомления. Официальной информацией изготовителя не является Информация для предварительного ознакомления. Официальной информацией изготовителя не является
1 S O Y U D U C U N U N T Ә S V İ R İ
1. 1 Soyuducu STB 1499-2004, STB IEC 62552-2009
standartlarına uyğundur. STB IEC 62552-2009 standartlarının tәlәbinә
әsasasәn “Kamera” termini “bölüm” termini ilә әvәz olunmuşdur.
Bununla әlaqәdar olaraq bu terminlәr eyni mәnada istifadә olunur:
İstifadә qaydalarında (ХK vә МK) kamerası, әlavәdә (ХО vә МО)
bölümü olaraq keçir.
1.2 Rәsim 1-ә uyğun olaraq soyuducu, onun dondurucu bolümündә
(irәlidә — МО) әrzaqların dondurulması vә dondurulduqdan sonra
uzun zaman saxlanması üçün, buz hazırlanması üçün; soyuducu
bölümü (irәlidә — ХО), tәzә әrzağın, içmәli sular, tәrәvәz vә
meyvәlәrin qısa müddәt içindә soyudulması vә saxlanması üçün;
tez xarab olan mәhsulların saxlanması bölümündә (irәlidә -
tәravәt bölümü) tәzә tәrәvәzin, meyvәlәrin vә dәniz mәhsullarının
soyudulması vә saxlanması üçün nәzәrdә tutulmuşdur.
1.3 Soyuducunun iki kompressoru var: ХО vә МО bölümlәri
bir-birindәn asılı olmayan soyuducu aqreqatlarla soyudulduğu üçün,
bölümlәrdәn birini, obirisi çalışarkәn söndürmәk mümkündür.
1.4 Soyuducuda, idarә bloku nәzәrdә tutlmuşdur. O bölümlәrdә
Rәsim 3 — Tәravәt bölümü
ön lövhә
altlıq
Rәsim 2 — Soyuducu (üstdәn görünüşü)
sәbәt
arxa dayaq
МО bölümünün
qapısı
90
0
613
1202
I — dondurucu bölümü (МО):
«а» — dondurulma zonası, «b» — saxlama zonası;
II — tәzә әrzaq mәhsullarının saxxlanması bölümü (ХО);
III — tәravәr bölümü (bәzi istehsal variantlarında yoxdur)
qapaqlı qab
qab
alt qab
alt sәbәt
sәbәt
sәbәt
tәrәvәz vә meyvә
qabı
altlıq
ön lovhә
I
II
tәravәt bülümünün
şüşә rә
III
şüşә rәf
şüşә rәf (altdakı)
arxa dayaq
kirpi fırça
yumurta altlığı
buz qәlibi
pәrli bolt
Әlavә
SOYUDUCU-DONDURUCULAR
РБ01 003 1003001
«а»
«b»
«b»
ХМ-6319-ХХХ
ХМ-6321-ХХХ
ХМ-6323-ХХХ
ХМ-6324-ХХХ
ХМ-6325-ХХХ
ХМ-6326-ХХХ
temperatur tәnzimiinә, onların söndürülmәsinә imkan verir, işıq
siqnallarını tәmin edir vә yel pәrinin (ventilyatorun) işini idarә edir
(varsa).
1.5 Soyuducunun bu funksiyaları vardır: «Dondurulma», «Super
soyutma ХО» и «Mәzuniyyәt».
1.6 Soyuducuda XO bölümünün qapısı 60 saniyәdәn çox açıq
qaldığı zaman sәs siqnalı verilmәsi nәzәrdә tutlmuşdur.
1.7 Soyuducu әtraf mühitin hәrarәti müsbәt 10
0
С ilә müsbәt
38
0
С arasında olduqda istifadә olunmalıdır.
1.8 Soyuducunun işlәdilmәsi üçün lazım olan sahә rәsim 2 dә
mm-lә göstәrilәn qabarit ölçülәri әsasında tәyin edilir. Soyuducunun
hissәlәrini maneәsiz çıxara bilmәk üçün kamera qapılarının 90
0
-dәn
az olmayan bücaq altında açılması lazımdır.
1.9 ХО bölümündә (soyuducunun bәzi istehsal modellәrindә)
rәsim 1 vә 3-ә uyğun olaraq tәravәr bölümü vardır. Tәravәr bölümünün
temperaturu optimal olaraq yerlәşdirilmış tez xarab olan әrzağın әtrini,
tәzәliyini saxlamağa vә saxlama müddәtinin uzadılmasına imkan verir.
Tәravәt bölümünә әrzaq mәhsullarının qoyulması üçün altlığı
özünüzә çәkin — rәsim 3- uyğun olaraq ön lövhә açılır. Tәtavәt
bölümünә әrzaq doldirulduqdan sonra altlığı әks tәrәdә itәlәyәrәk,
lövhәni örtün.
kürәk

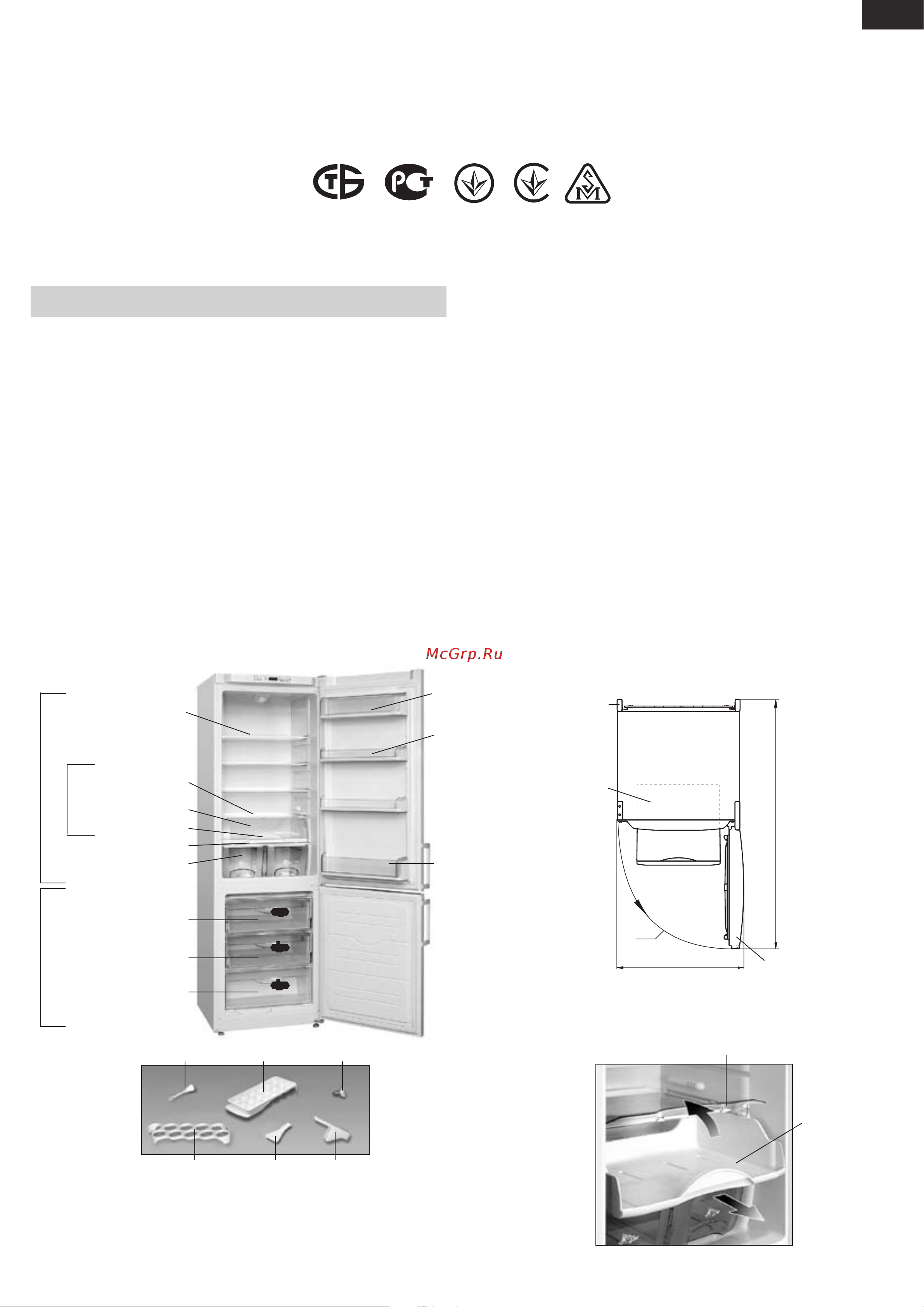

Rәsim 1 — Soyuducu vә tәslim dәsti
Mәmulatların uyğunluq sertikatı BELLİS tәrәndәn verilib (Krasnaya küçәsi, 7B, 220029, Minsk şәhәri):
№ ТС BY/112 03.11. 020 00255, qüvvәdә olma müddәti 22.01.2013 -cu ildәn 21.01.2018-ci ilә qәdәrdir.
