Информация для предварительного ознакомления. Официальной информацией изготовителя не является Информация для предварительного ознакомления. Официальной информацией изготовителя не является
17
RON
Информация для предварительного ознакомления. Официальной информацией изготовителя не является Информация для предварительного ознакомления. Официальной информацией изготовителя не является
Anexa
FRIGIDERE-CONGELATORI
1 D E S C R I E R E A F R I G I D E R U LU I
1.1 Frigiderulul corespunde STB 1499—2004, STB IEC 62552—2009.
În conformitate cu IEC STB 62552—2009, termenul «cutia» se înlocuieşte
cu termenul «cutie». Aceşti termeni sunt folosiţi în acelaşi sens: cutia (C.F.
si C.C.), în „Instrucţie”, cutie (C.F. si C.C.) în „Anexă”.
1.2 Frigiderul, în conformitate cu figura 1, este destinat pentru
congelarea produselor alimentare proaspete, stocare pe termen lung a
produselor alimentare congelate şi pentru pregătirea gheţii alimentare
în congelator (în continuare — C.C.), pentru răcirea şi păstrarearea pe
termen scurt a produselor alimentare proaspete, băuturilor, fructelor
şi legumelor, în secţiune pentru depozitarea alimentelor proaspete (în
continuare — C.F.), pentru răcirea şi păstrarea pe termen scurt în formă
proaspătă a fructelor, legumelor, fructeor de mare în secţiunea pentru
produse care se strică repede (în continuare – secţiune proaspeţimei).
1.3 Frigiderul are două compresoare, unu pentru C.F. şi altu pentru
activitatea a C.C. în mod indepentent, ceea ce face posibil de a dezactiva
Figura 3 — Secţiune de prospeţime
panoul frontal
palet
Figura 2 — Frigider (privire den sus)
coş
I — congelator (C.C.):
«а» - zona de congelare, «b» - zona de depozitare;
II — secţiune pentru păstrarea alimentelor proaspete (CP);
III — secţiune de prospeţime (nu este disponibilă în toate modele)
cutie (cu capac)
cutie
cutie (de jos)
coş (de jos)
coş
coş
vas (pentru legume
sau fructe)
tavă
panoul frontal
raft de sticlă secţiune
prospeţimea
raft de sticlă
raft sticlă (de jos)
suportul din spate
formă pentru gheaţăperiuţă
cutie pentru ouă spatulă
şurub

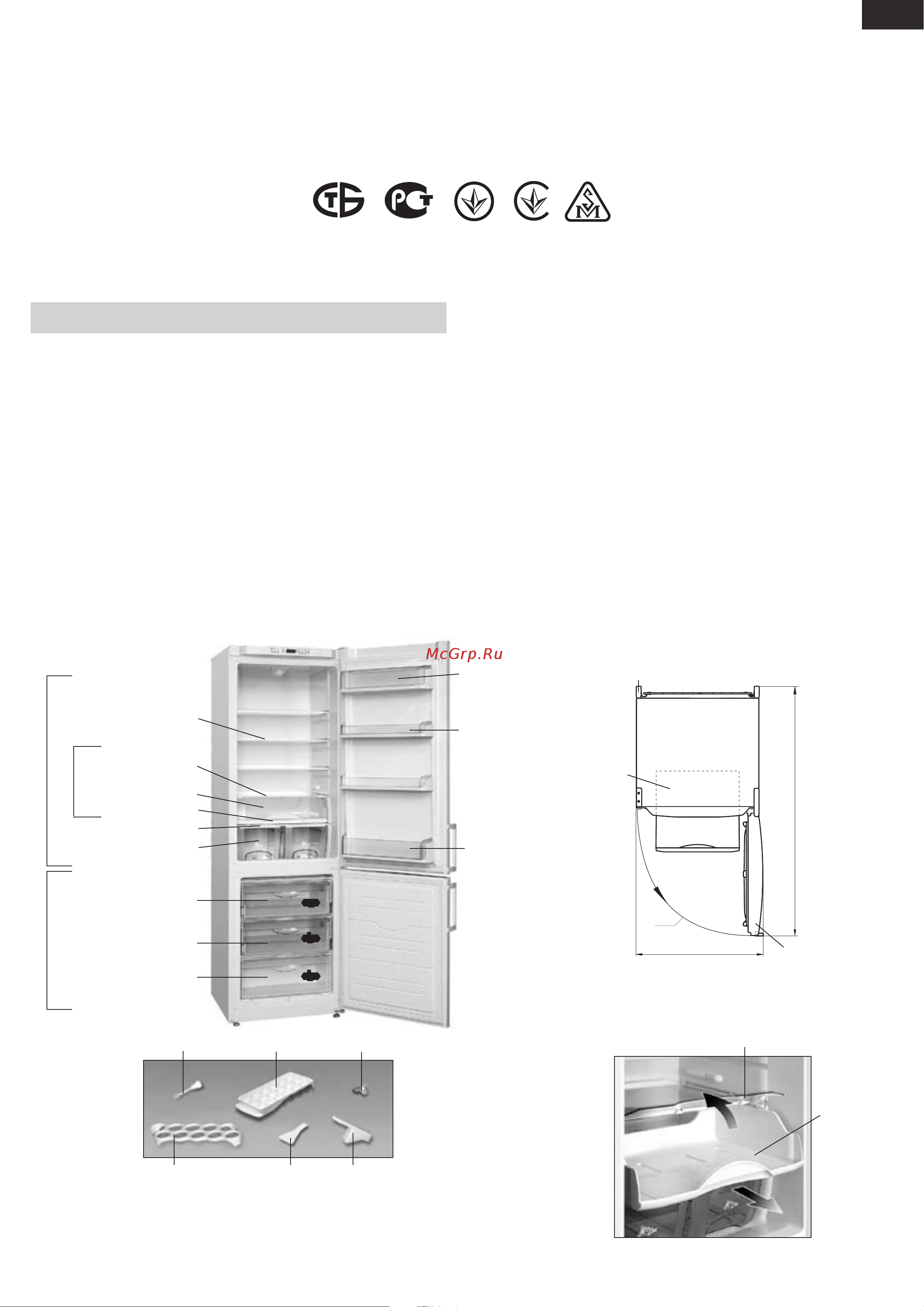

Figura 1 — Frigiderul şi părţile lui
РБ01 003 1003001
ХМ-6319-ХХХ
ХМ-6321-ХХХ
ХМ-6323-ХХХ
ХМ-6324-ХХХ
ХМ-6325-ХХХ
ХМ-6326-ХХХ
I
II
III
90
0
615
1202
o cutie şi a lăsa alta să funcţioneze.
1.4 Frigiderul este furnizat cu un bloc de control, care permite a
stabili temperatura în cutiile frigiderului, a închide C.C. sau Frigiderul,
oferă indicaţii vizuale pe display. Dacă modelul are un ventilator, blocul
de control regulează funcţionarea lui.
1.5 Frigiderul are următoarele caracteristici: «Îngheţare», « Suprarăcire
C.F. « şi «Vacanţa».
1.6 Frigiderul are alarmă sonoră care se activează când uşa C.F. rămîne
deschisă timp mai mult de 60 de secunde.
1.7 Este necesar ca Frigiderul să fie folosit la temperatură mediului
înconjurător de la plus 10
0
C pînă la plus 38
0
C .
1.8 Spaţiul total necesar pentru funcţionarea Frigiderulului este
determinat de dimensiunile indicate în figura 2, în mm. Pentru a scoate
părţile netede ale Frigiderulului uşa trebuie să se deschidă la cel puţin 90
0
.
1.9 În C.F. (unelor versiunilor ale modelelor), există un secţiune de
prospeţime, în conformitate cu figurile 1, 3. Temperatura în secţiune
permite să păstraţi prospeţimea optimă, aroma produselor perisabile și
suportul din spate
uşa C.C.
«а»
«b»
«b»
Certificat de conformitate a produselor emise pentru BELLIS (strada Krasnaia, 7B, 220029, or. Minsk, Belarus):
№ ТС BY/112 03.11. 020 00255, valabil de la 22.01.2013 până la 21.01.2018.
