18
RON
Информация для предварительного ознакомления. Официальной информацией изготовителя не является Информация для предварительного ознакомления. Официальной информацией изготовителя не являетсяИнформация для предварительного ознакомления. Официальной информацией изготовителя не является Информация для предварительного ознакомления. Официальной информацией изготовителя не является

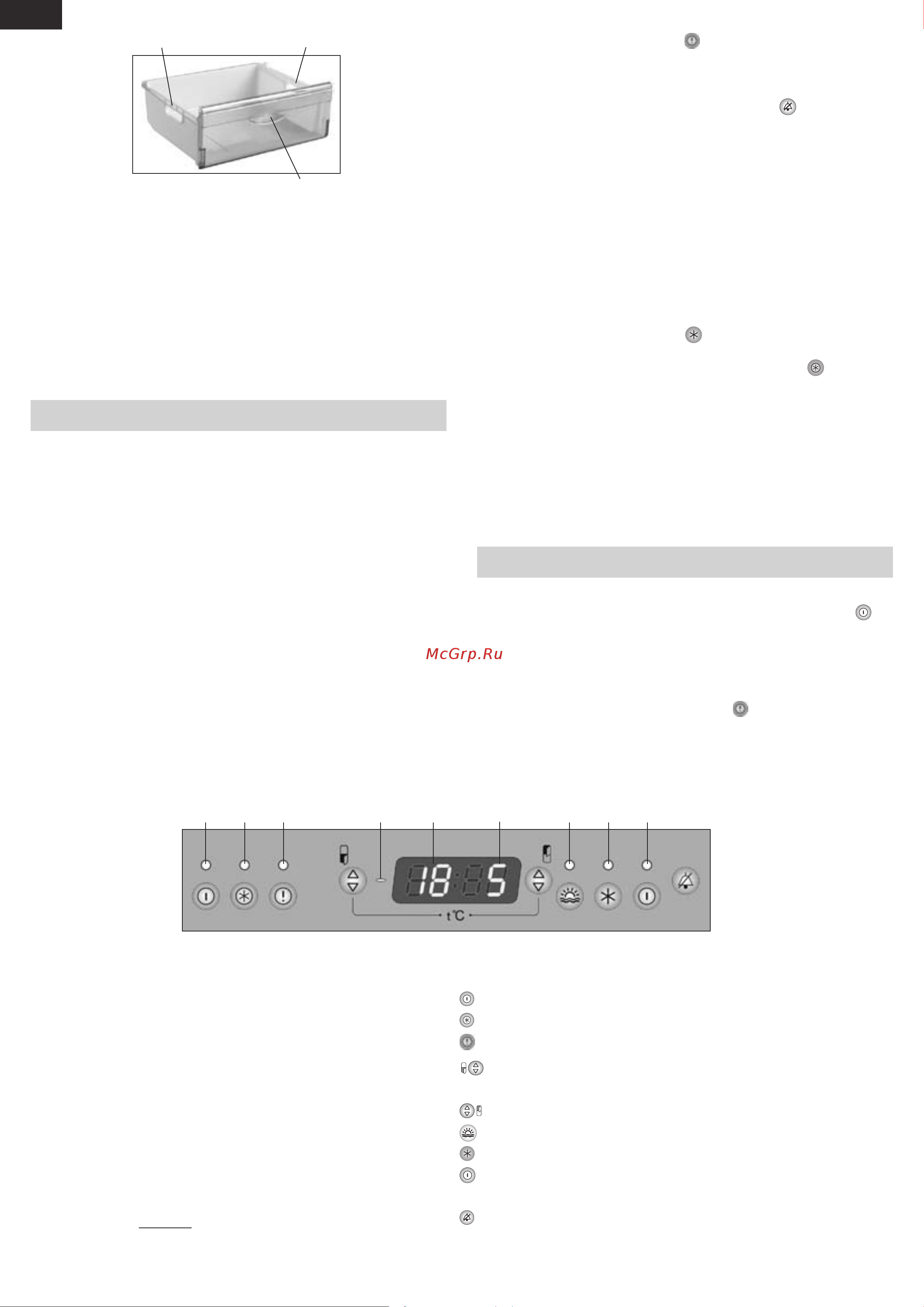

Figura 5 — Blocul de control
Figura 4 — Coș
mâner mâner
mâner
4
7
982 31
6
5
de a crește termenul de păstrare acestora.
Când încărcaţi produse în secţiune de prospeţime trebuie să trageţi
tava spre D-voastră , se va deschide ușor panoul frontal așa cum se arată
în figura 3. După completarea secţiunii de prospeţime procedaţi în mod
invers, şi panoul frontal se va închide.
1.10 Coşurile C.C. au un mâner pe panoul frontal pentru încărcarea
şi descărcarea uşoară a produselor alimentare, precum şi mânere pe
părţile laterale (cu excepţia coşului de jos) pentru deplasarea uşoară în
afara Frigiderului în conformitate cu figura 4. Designul coşului se poate
deosebi de la figura 4.
2 B LO C U L DE CO M A N D A
2.1 CONTROALELE ŞI INDICATORII
2.1.1 Funcţionarea frigiderului se controlează prin apăsarea
butoanelor de blocul de control așa cum se arată în Figura 5.
Este interzisă apăsarea butoanelor cu alte obiecte în afară de mînă
şi cu eforturi excesive pentru a evita deformarea suprafeţei butoanelor
şi echecul acestora.
2.1.2 Butoanele de control au indicatori corespunzători care
semnalează pornirea funcţiei sau oprirea ei și temperatura selectată.
2.1.3 Indicarea temperaturii ridicate în C.C.
2.1.3.1 Indicatorul 3 (roşu) se aprinde atunci când temperatura în
C.C. s—a ridicat (de exemplu, atunci când porniţi prima dată sau după
curăţirea, după încărcare de o cantitate mare de alimente proaspete).
Clipirea a indicatorului (de exemplu, la deschiderea îndelungată a uşilor
de C.C.), nu este o defecţiune a Frigiderului: la scăderea temperaturii în
cutiă indicatorul se opreşte automat.
Dacă indicatorul funcţionează termen lung, atunci trebuie să verificaţi
calitatea produselor depozitate şi chemaţi un inginer de serviciu.
Semnalul intermitent acestui indicator arată dezghetarea alimentelor,
din cauza eşecurilor în tensiunea de alimentare în reţea electrică, sau
oprirea curentului pentru o perioadă nedeterminată. Semnalul intermitent
se opreşte prin apăsarea butonului în conformitate cu fig.5.
2.2 SEMNALE SONORE
2.2.1 Alarma este activată în cazul în care uşa C.C. sau C.F. rămîne
deschisă timp mai mult de 60 de secunde. Semnalul sonor se stinge când
uşa cutiei este închisă sau prin apăsarea butonului
, sau în caz dacă
cutia respectivă este oprită.
2.3 INDICAŢIILE BLOCULUI DE CONTROL ÎN CIFRE ŞI LITERE
2.3.1 Pe indicatorii de temperatură în C.C. şi C.F. se pot aprinde
indicaţiile alfanumerice asociate cu diagnosticul Frigiderului:
— «H». Clipeşte când temperatura în cutie depăşeşte pe cea maximă
prevăzută (dacă conectaţi Frigiderul la reţeaua electrică, cu o uşa deschisă
pentru mult timp, în timpul încărcării de o cantitate mare de alimente
proaspete, etc.) Indicatorul se stinge după recuperarea temperaturei
selectate în cutie;
— «L». Clipeşte când temperatura în cutie este mai scăzută decît cea
selectată cînd este pronită funcţia „Îngheţare”. Se stinge după recuperarea
temperaturii setate în cutia;
— «SC». Se aprinde când se stabileşte funcţia de «C.C. suprarăcire»,
şi se stinge prin apăsarea butonului
sau în mod automat peste 6 ore;
— «SF». Se aprinde împreună cu funcţia de «Congelare», şi se stinge
cînd această funcţie este oprită prin apăsarea butonului
sau în mod
automat peste 48 ore;
— «F1», «F2» arată avariile Frigiderului.
În caz de iluminarea indicatoriilor «F1», «F2», precum şi cu semnalul
intermitent ai «L»şi «H» pentru mai mult de 24 de ore, chemaţi inginer de
serviciu pentru depanare.
ATENŢIE! Indicaţia «F1» arată o defecţiune a indicatorilor de
temperatură în C.F. indicaţia «F2» aratî o defecţiune în funcţionarea
indicatorului de temperatura în C.C. În acest caz Frigiderul continuă
să funcţioneze, dar temperatura în cutia este mai joasă decît cea
selectată.
3 CONTROLUL ASUPRA FUNCŢIONĂRII FRIGIDERULUI
3.1 PORNIREA CUTIEI
3.1.1 Pentru a porni C.C. sau C.F.: apăsaţi butonul resectiv
. Pe
display o să apară indicatorii 1 şau 9. Indicatorii de temperatură în C.F. şi
C.C. clipeşc «H», în cazul în care temperatura în cutie este mai ridicată de
cea selectată pentru păstrarea alimentelor.
După pornirea C.C.începe să clipească indicatorul, care arată, că
temperatura în C.C. este ridicată. Lumina intermitentă al indicatoruluii
trebuie să fie stinsă prin apăsarea butonului
— lumina începe să ardă
în mod continuu.
După o perioadă de timp dela 3 la 6 ore lumina intermitentă de «H»
se stinge, şi pe indicatorii numerice apar indicii de temperatura setată în
Indicatorii Butoanele de control al C.C.
1 — pornire C.C; — pornire/oprire C.C;
2 — funcţie «Îngheţare»; — funcţia «ingheţare»;
3 — temperatura ridicată în C.C;
— oprirea indicaţii de temperatura ridicată în C.C;
4 — semnul «–»;
— selecţionare temperaturii în C.C;
5 — temperatura în C.C;
Indicatorii C.F.
6 — temperatura în C.F; — selecţionarea temperaturii în C.F;
7 — funcţie «Vacanţa»/ pornire şi oprire ventilatorului*; — funcţie «Vacanţa», pornire şi oprire ventilatorului*;
8 — funcţie «Superrăcire C.F»; — funcţie «Superrăcire C.F»;
9 — porinire C.F — pornire/oprire C.F.;
Butonul de control
— închidere semnalului sonor
* Folosit în modele cu ventilator în C.F.
